Durchflussmessgerät
*3-2580.090*
3-2580.090
Rev 3 04/20
•
English
•
Deutsch
•
Français
Español
•
•
中文
Signet 2580 FlowtraMag
Beschreibung

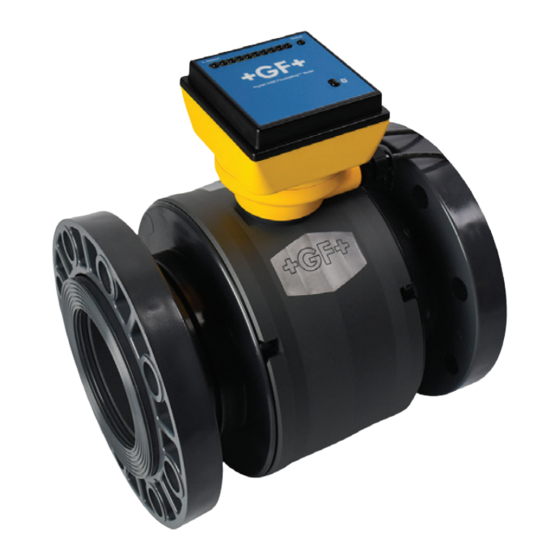

Der GF Signet 2580 FlowtraMag ist ein magnetisch-induktives Full-Bore-Durchflussmessgerät
aus Kunststoff für In-Line-Messungen. Das PVC-Gehäuse mit Titanelektroden verfügt über
keinerlei bewegliche Teile und ist zwei- bis dreimal leichter als herkömmliche auf dem Markt
angebotene magnetisch-induktive Durchflussmessgeräte aus Metall. Er ist für die hochpräzise
Durchflussmessung in Rohrleitungssysteme mit wenig Platz für Ein- und Auslaufstrecken
konzipiert und dadurch eine ideale Lösung für industrielle Anwendungen, bei denen
Leistungsfähigkeit und Einfachheit eine wichtige Rolle spielen.
Der FlowtraMag ist in den Nennweiten DN25, DN50 und DN100 erhältlich und für
Messungen an kurze Rohrleitungsstrecken optimiert - ideal für Abwasserleitungen und
Wasseraufbereitung-Skids.
Vorteile:
•
Keine beweglichen Teile
•
Kein Druckverlust
•
Leichter im Vergleich zu herkömmlichen magnetisch-induktiven Durchflussmessgeräte
aus Metal. Kurze Ein- und Auslaufstrecke, ideal für Abwasserleitungen und
Wasseraufbereitung-Skids
•
Werkskalibriert mit Zertifikat (±1 % der Messgenauigkeit)
•
Statusanzeige für die Erkennung teilgefüllter Rohrleitungen
•
Sensorstatus lässt sich dank LEDs klar und deutlich ablesen
•
Durchflussrichtung lässt sich mit dem Konfigurationstool 0252 oder der Bluetooth®-App
GF Config Tool konfigurieren
•
Die drei verschiedenen Ausgängen: Frequenz, Digital (S³L) und Analog (4 bis 20 mA)
sind integriert und können vor Ort entsprechend parametrisiert werden
•
Konfiguration kann während des Betriebs mit der Bluetooth
angepasst werden
•
Bluetooth® 4.2 ermöglichte die einfache Konfiguration via iOS und Android App
Inhaltsverzeichnis
Garantiehinweise .....................................................................................2
Registrierung des Produkts .....................................................................2
Sicherheitshinweise .................................................................................2
Chemische Verträglichkeit .......................................................................2
Temperatur-/Druck-Diagramm .................................................................2
Technische Daten ....................................................................................3
Sensorabmessungen...............................................................................4
Einbaulage des Sensors..........................................................................5
Befestigungswinkel des Sensors .............................................................5
Sensormontage in der Rohrleitung ..........................................................6
Hardwarekonfiguration ............................................................................7
Standardkonfiguration .............................................................................8
Verdrahtung .............................................................................................9
App-Konfiguration - Einrichtung.............................................................12
App-Konfiguration - Monitor- und Echtzeit-Protokoll .............................13
App-Konfiguration - Dateien ..................................................................14
App-Konfiguration - Sensoreinrichtung..................................................14
Sprache ändern .....................................................................................16
Kalibrierung ...........................................................................................16
.........................................................................................16
Mittelwert- und Empfindlichkeitseinstellungen .......................................17
LED-Satusanzeigen...............................................................................17
Konfiguration - Konfigurationstool 0252 ................................................18
Fehlerbehebung ....................................................................................21
Bestellinformationen ..............................................................................24
US und internationale Patente sind angemeldet
Meter
®
Bedienungsanleitung
Deutsch
-App GF Config Tool
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GF Signet 2580 FlowtraMag
Inhaltszusammenfassung für GF Signet 2580 FlowtraMag
-
Seite 1: Inhaltsverzeichnis
Rev 3 04/20 Bedienungsanleitung Beschreibung Der GF Signet 2580 FlowtraMag ist ein magnetisch-induktives Full-Bore-Durchflussmessgerät aus Kunststoff für In-Line-Messungen. Das PVC-Gehäuse mit Titanelektroden verfügt über keinerlei bewegliche Teile und ist zwei- bis dreimal leichter als herkömmliche auf dem Markt angebotene magnetisch-induktive Durchflussmessgeräte aus Metall. Er ist für die hochpräzise Durchflussmessung in Rohrleitungssysteme mit wenig Platz für Ein- und Auslaufstrecken... -
Seite 2: Garantiehinweise
Sicherheitshinweise Vielen Dank, dass Sie sich für ein Messtechnikprodukt der 1. Vor der Montage oder Demontage den Anlagendruck GF Signet-Reihe von GF Piping Systems entschieden haben. reduzieren und die Anlage entlüften. Wenn Sie Ihr(e) Produkt(e) online registrieren möchten, haben 2. Vor der Verwendung die chemische Verträglichkeit prüfen. -
Seite 3: Technische Daten
Max. Pull-up-Spannung ..30 VDC, Pull-up-Widerstand von 10 kΩ empfohlen Max. Kabellänge ..... 300 m (1000 ft) Die Wortmarke Bluetooth® und Kompatibel mit GF Signet 8900, 9900, 9950 und dem Profibus- die zugehörigen Logos sind Konzentrator 0486 eingetragene Marken der Bluetooth SIG, Inc. -
Seite 4: Sensorabmessungen
4 Zoll ID 327,7 mm Rohrleitung Rohrleitung 4 Zoll ID 4 Zoll ID 327,7 mm 12,90 Zoll 10,90 Zoll 276,86 mm ± 0,125 Zoll ± 3,2 mm 276,86 mm 10,90 Zoll ± 3,2 mm ± 0,125 Zoll Durchflussmessgerät GF Signet 2580 FlowtraMag... -
Seite 5: Einbaulage Des Sensors
3 x I.D. 2 x I.D. 3 x I.D. 2 x I.D. Empfohlen Befestigungswinkel des Sensors Horizontale Leitungsausrichtung GF empfiehlt den Einbau der Sensorelektronik in der 12-Uhr-Position Reduzierstück 90° Winkelstück 2 x 90° Winkelstück Vertikaler Durchfluss ist OK, WENN das Rohr stets voll gefüllt ist. -
Seite 6: Sensormontage In Der Rohrleitung
Rohrleitung Teilenummer Beschreibung 854-040 DN100 Flanschadapter, PVC-U, metrisch 721790114 DN100 Flanschadapter, PVC-U, metrisch (mit Losflansch, unten) 721700014 DN100 Losflansch, PVC-U, metrisch 37Z000069 Van Stone-Flanschschraubensatz, 8 Löcher 749440714 DN100 Profildichtungen Separat erhältlich, 2 erforderlich. Siehe Bestellinformationen. Durchflussmessgerät GF Signet 2580 FlowtraMag... -
Seite 7: Hardwarekonfiguration
Schwarz Abschirmung Blau, wird nur für das Zurücksetzen des Passworts in der GF Config-App verwendet Empfehlungen zur elektromagnetischen Verträglichkeit (EMV) Komplexe Instrumentierungssysteme wie das 2580 FlowtraMag und zugehörige Geräte können hinsichtlich der elektromagnetischen Verträglichkeit (EMV) herausfordernd sein. Elektromagnetische Störungen können über Kabel (leitungsgeführte Störungen) oder über elektromagnetische Strahlung (Störstrahlung) in das System gelangen. -
Seite 8: Standardkonfiguration
Verdrahtungskonfiguration Anwendungshinweis: Bei Durchfluss entgegen des Durchflusspfeils auf Empfehlung: dem Gehäuse kann dies über das GF Signet- Der Richtungspfeil sollte für eine korrekte Funktion Konfigurationstool 0252 bzw. IN FLIESSRICHTUNG zeigen. Wenn der -App GF Config Tool eingestellt werden. 2580 FlowtraMag in einem vertikalen Rohr montiert wird, die Kabelanschlüsse so drehen werden,... -
Seite 9: Verdrahtung
Ausgangskabel In Bluetooth-App Passiv Blau, nicht verwendet oder Aktiv wählen Weiß Wird nicht verwendet Abschirmung Verdrahtung mit Frequenzausgang Kompatibel mit allen STROMBETRIEBENEN GF Signet Transmitter • Wenn in der Bluetooth -App die Option ® 2580 Frequenz ausgewählt ist, Schwarz –... -
Seite 10: Verkabelung Mit Frequenzsignalen Von Geräten Von Fremdherstellern
Wird nicht verwendet Schwarz 2580 wiring to 8900 Verdrahtung mit digitalem Ausgang (S Verdrahtung zwischen 2580 FlowtraMag und 8900 Multiparameter-Controller – zwei digitale Eingänge (S 8900 In der App GF Config Tool Einstellung auf S 2580 Daten (Rot) Ausgangskabel ODER Masse (Weiß) -
Seite 11: Verdrahtung Mit Digitalem Ausgang (S 3 L)
24 VDC bei 1 A min. Stromversorgung Verdrahtung zwischen 2580 FlowtraMag und 9950 Transmiter 9950 9950 Digital (S Frequenz DC POWER DC POWER In der App GF Config Tool PWR+ PWR+ PWR– PWR– Einstellung auf S Loop1+ Loop1+ Loop1– Loop1–... -
Seite 12: App-Konfiguration - Einrichtung
Einrichtungsschritte für die Bluetooth -App – Version für Android ® QR-Code scannen oder direkt in Google Play nach der App GF Configuration Tool suchen und App herunterladen. Nach entsprechender Aufforderung Installieren wählen Zum Startbildschirm zurückkehren und App-Symbol suchen. Blaues Symbol für GF Config Tool auswählen... -
Seite 13: App-Konfiguration - Monitor- Und Echtzeit-Protokoll
Wenn das Durchflussmessgerät 2580 FlowtraMag in Betrieb ist, Mobilgerät in die Nähe des 2580 FlowtraMag bringen (mind. 7 m). App GF Config Tool öffnen und nach Geräten in der Nähe suchen. Verbindungsvorgang ausführen. Neben dem Gerät, mit dem die Verbindung aufgebaut werden soll, „Connect“ (Verbinden) auswählen. -
Seite 14: App-Konfiguration - Dateien
Einstellungen in das verbundene Gerät zu laden. Save (Speichern) Speichert die komplette Konfiguration der Einstellungen aus der App GF Config Tool so, wie sie aktuell in der Anwendung angezeigt werden, auf das Mobilgerät. (Sie werden aufgefordert, einen Namen für die Konfigurationsdatei einzugeben.) Load (Laden) Lädt eine werkseitig bereitgestellte Standardkonfigurationsdatei. - Seite 15 (Passiv) „4 bis 20 mA“ auswählen. Nach der Auswahl „WRITE“ (Schreiben) drücken. Wenn das Passwort für das GF Config Tool verlorengegangen ist oder vergessen wurde, während das Gerät in Betrieb ist, das blaue Kabel des Sensorausgangskabels mit dem weißen Kabel verbinden (2 bis 5 Sekunden). Nach 5 Sekunden das blaue Kabel vom weißen trennen.
-
Seite 16: Sprache Ändern
Kalibrierung möglich. Einstellungen Für die Anpassung der Einstellung die App GF Config Tool oder das GF Signet-Konfigurationstool 0252 und die entsprechende Software verwenden. Details zur Einstellung der folgenden Parameter enthält das Handbuch für das GF Signet- Konfigurationstool 0252: 4-bis-20-mA-Bereich: Werkseinstellung: 4 mA = 0 und 20 mA = 10 m/s (32,8 ft/s) äquivalente Durchflussrate... -
Seite 17: Mittelwert- Und Empfindlichkeitseinstellungen
Rot blinkend Messung außerhalb des Bereichs. Wenn der Zustand anhält, erfolgt nach 1 Minute die Umschaltung auf roter Dauerleuchten Dauerhaft rot Gerätefehler, defekte Elektronikkomponente. Technischen Support kontaktieren Grün - Mobilgerät gekoppelt Weiß - Keine Kopplungen Durchflussmessgerät GF Signet 2580 FlowtraMag... -
Seite 18: Konfiguration - Konfigurationstool 0252
Durchflussmessgerät, Totalisator- Einheit, Temperatureinheit, Mittelwertbildung, Empfindlichkeit, Schleichmengenunterdrückung und Durchflussrichtung. Wenn Änderungen oder Korrekturen vorgenommen wurden, „Write“ (Schreiben) wählen, um die Daten an das Gerät zu übertragen. Dann erneut „Read“ (Lesen) zum Auslesen der Gerätedaten drücken. Durchflussmessgerät GF Signet 2580 FlowtraMag... - Seite 19 4 bis 20 mA Sollwerts sowie Festlegen der aktuellen Alarmbedingung und des Ausgabemodus. Hinweis: Wenn die Frequenzkommunikation eingestellt ist, kann sich das Konfigurationstool 0252 nicht mit dem Sensor verbinden. In der Registerkarte „Information“ werden Produktdaten, Totalisator-Daten und Bluetooth -Daten angezeigt. ® Durchflussmessgerät GF Signet 2580 FlowtraMag...
- Seite 20 Konfigurationstool 0252 Die Registerkarte „Monitor“ dient zum Darstellen und Protokollieren der Daten auf der lokalen Festplatte (Dateinamenerweiterung .CSV) Die Registerkarte „Calibration“ (Kalibrierung) ermöglicht die benutzerdefinierte Kalibrierung über das Durchflussmessverfahren, für die volumetrische Bestimmung und Null-Durchfluss. Durchflussmessgerät GF Signet 2580 FlowtraMag...
-
Seite 21: Fehlerbehebung
Minute konstant rot. Rohr hervorgerufen werden. Die Spitzen verschwinden, sobald die Störung nicht mehr gegeben ist. Frequenz L ist ausgewählt. Frequenz an der App GF Config Tool oder am ausgang Fehlerhafte Verdrahtung. Konfigurationstool 0252 auswählen. funktioniert Verdrahtung prüfen. Siehe Schaltschema im 2580 nicht FlowtraMag Handbuch. - Seite 22 3. Anwendung prüfen und sicherstellen, dass die Leitfähigkeit über dem angegebenen Wert von 20 µS/cm liegt. Benutzer kann Es findet keine digitale Kommunikation Im GF Config Tool oder Konfigurationstool 0252 die nicht über L) statt. Option S L auswählen. Tool 0252 Digitale Verdrahtung (S L) fehlerhaft.
- Seite 23 Hinweis...
-
Seite 24: Bestellinformationen
Bestellinformationen Hersteller- Bestellnummer Beschreibung Teilenummer 3-2580-P-T-010 159 001 874 FlowtraMag, PVC Verschraubung, FKM, Titanium, DN25 (1 Zoll) 3-2580-P-T-020 159 001 875 FlowtraMag, PVC Verschraubung, FKM, Titanium, DN50 (2 Zoll) 3-2580-P-T-040 159 001 876 FlowtraMag, PVC Flansch, FKM, Titanium, DN100 (4 Zoll) 3-2580-P-H-010 159 001 945 FlowtraMag, PVC-Verschraubung, FKM, Hastelloy C, DN25 (1 Zoll)
