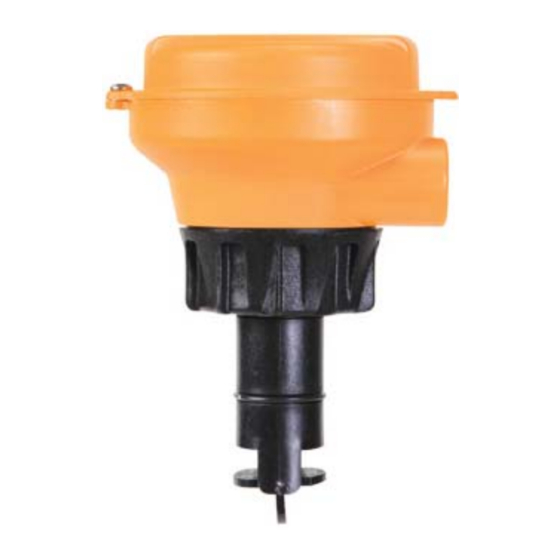

Signet 2537 Schaufelrad-Durchfl ussmesser
*3-2537.090*
3-2537.090
Rev. K 07/17
•
English
•
Deutsch
•
Français
•
Español
•
Italiano
Für Informationen zu früheren Versionen
dieses Sensors:
Die Rev. C-Version des 2537 Handbuchs
ist bei www.gfsignet.com unter
Resource Center (Ressourcencenter)
verfügbar. Sensors and Instrumentation
(Sensoren und Geräte) wählen, auf
Archived Products (Archivierte Produkte)
klicken, 2537 auswählen, auf Instruction
Manuals (Bedienungsanleitungen) klicken.
Beschreibung
Die Reihe von 2537 Schaufelrad-Durchfl ussmessern bietet niedrigen Durchfl uss, niedrigen
Stromverbrauch und eine hohe Aufl ösung mit verschiedenen Ausgangsoptionen wie z.B.
Volumenimpuls, Impulsteiler, Durchfl ussschalter, Digital (S
Einheit kann über die integrierte Benutzeroberfl äche direkt vor Ort konfi guriert werden.
• Das 4- bis 20-mA-Modell verfügt über einen blinden Stromschleifenausgang.
• Das Multi-Modell verfügt über den Digital- (S
Signet 8900 Multiparameter-Controller oder Signet 9900 Transmitter.
• Das Impulsschalter-Modell verwendet ein einzelnes Relais (mechanisches oder
Halbleiterrelais) und verfügt über drei wählbare Betriebsmodi:
• Im Modus „Teiler" wird die Schaufelradfrequenz für Geräte mit niedrigen
Frequenzeingängen reduziert.
• Im Modus „Totalisator" wird ein Impuls pro festgelegtem Flüssigkeitsvolumen
ausgegeben.
• Der Modus „Durchfl ussschalter" verwendet ein einzelnes Relais für Überschreitungs-
oder Unterschreitungsalarmbetrieb.
Mithilfe einer kleinen LCD-Anzeige kann der 2537 ohne externes Gerät programmiert
werden. Während des Normalbetriebs ist die Anzeige nicht sichtbar.
Inhalt
Garantieinformationen .......................................................................... 2
Produktregistrierung ............................................................................. 2
Sicherheitsinformationen ...................................................................... 2
Chemikalienverträglichkeit .................................................................... 2
Spezifi kationen ..................................................................................... 3
Position des Fittings.............................................................................. 4
Sensormontageposition ........................................................................ 4
Rohrfi ttinge ........................................................................................... 4
Abmessungen ....................................................................................... 5
Installation............................................................................................. 5
Verdrahtung .......................................................................................... 5
Verdrahtung: 4- bis 20-mA-Ausgang................................................... 6
Durchfl ussschalterausgang (Ein/Aus) ................................................. 7
Impulsausgang.................................................................................... 7
Verdrahtung: Schwachstromkontaktrelais........................................... 7
Verdrahtung: Halbleiterrelais............................................................... 7
Betrieb .................................................................................................. 8
Menüs ................................................................................................... 8
Ansichtsmodusfunktion ....................................................................... 9
Menüdetails......................................................................................... 9
Durchfl usseinheiten .......................................................................... 10
Einstellung von 4 und 20................................................................... 10
K-Faktor ............................................................................................ 10
Einstellung des Kontrasts ................................................................. 10
Mittelwertbildungs- und Empfi ndlichkeitseinstellungen ......................11
Einstellung der Mittelwertbildung ....................................................11
Einstellung der Empfi ndlichkeit .......................................................11
Modus ............................................................................................... 12
P-Faktor ............................................................................................ 12
Einstellung des Relaisbetriebs .......................................................... 13
K-Faktoren ................................................................................... 14-15
Wartung und Reinigung .................................................................... 15
Austauschen des Rotors ................................................................... 15
Bestellinformationen ......................................................................... 16
Bedienungsanweisungen
3
L-) Ausgang zur Verwendung mit dem
L) Ausgang ................................................. 6
3
Deutsch
L) oder 4 bis 20 mA. Diese
3
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GF Signet 2537
Inhaltszusammenfassung für GF Signet 2537
-
Seite 1: Inhaltsverzeichnis
Deutsch Signet 2537 Schaufelrad-Durchfl ussmesser *3-2537.090* 3-2537.090 Rev. K 07/17 Bedienungsanweisungen Beschreibung Die Reihe von 2537 Schaufelrad-Durchfl ussmessern bietet niedrigen Durchfl uss, niedrigen Stromverbrauch und eine hohe Aufl ösung mit verschiedenen Ausgangsoptionen wie z.B. Volumenimpuls, Impulsteiler, Durchfl ussschalter, Digital (S L) oder 4 bis 20 mA. -
Seite 2: Garantieinformationen
Komponenten umschließt, wie das bei den unter Garantie, nicht jedoch Beschädigung aufgrund von Schaufelradsensoren aus Kunststoff von GF Signet der Fall ist, Prozess- oder Anwendungsfehlern (z. B. hohe Temperatur, können diese durch das Medium, das durch den Kunststoffkörper chemische Vergiftung, Austrocknung) oder Misshandlung und Rotor diffundiert, angegriffen oder beschädigt werden. -
Seite 3: Spezifi Kationen
Impulsteilereinstellung ... 1,0000 bis 99999 Gerät darf keine schädlichen Interferenzen verursachen, und Maximale Impulsfrequenz .. 300 Hz (2) Dieses Gerät muss jegliche empfangenen Interferenzen Maximale Impulsbreite ..50 ms aufnehmen können, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können. Signet 2537 Durchfl ussmesser... -
Seite 4: Position Des Fittings
Für Rohre von DN 15 bis 50 mm Gräßer als 4,0 Zoll, eine 5,4 cm große Installations- PP oder PVDF Rohräffnung schneiden fitting Gräßer als 14,0 Zoll: Sonderbestellung Metrischer Für Rohre von DN 65 bis 200 mm Wafer-Fitting PP oder PVDF Signet 2537 Durchfl ussmesser... -
Seite 5: Abmessungen
• Um NEC-Anforderungen zu entsprechen, kein metallenes Installationsrohr in der Installation verwenden. Power Rating: 24VDC 0.03 AMP Blk Red Shld WIRING DIAGRAM Sensor PW/OUT Verwendung der Verwendung des Relay Rating: Dry-Contact 5A @ 250VAC Relay 5A @ 30VDC wasserdichten Installationsrohrs Kabeldurchführung Signet 2537 Durchfl ussmesser... -
Seite 6: Verdrahtung: Digitaler
Frequency Input 2 Freq. Input 2 (Red) S 3 L S L (Red) Input GND (White/Shield) +5VDC (Black) S 3 L Anschluss an S L (Red) Input Transmitter 8900 GND (White/Shield) Analog Output 1 bl ) Signet 2537 Durchfl ussmesser... -
Seite 7: Durchfl Ussschalterausgang (Ein/Aus)
24 VDC ± 10 %. 5 bis 24 VDC. Input / Output Stromversorgung • Das Halbleiterrelais 5 bis 24 V c.c., 0,03 A erfordert einen Pull-up- Widerstand (10K Ohm werden empfohlen). Informationen zur Verdrahtung sind im Geräte-/SPS-Handbuch enthalten. Signet 2537 Durchfl ussmesser... -
Seite 8: Betrieb
Vorheriger Modus 1X → Stelle nach rechts Vorheriger Modus verschieben Edit 1X → Wert inkrementieren → Gehe zum SAVE Vorheriger Modus SAVE 1X → Umschalten 1X → Änderung speichern N. zutr Menüs 3-2537-1C-XX, 3-2537-2C-XX 3-2537-5C-XX 3-2537-6C-XX Signet 2537 Durchfl ussmesser... -
Seite 9: Ansichtsmodusfunktion
4 Set (4-Einstellung) 0,0000 bis 99999 Seite 10 repräsentiert wird. FLUSSRATE einstellen, die von 20 mA 20 Set (20-Einstellung) 0,0000 bis 99999 Seite 10 repräsentiert wird. Contrast (Kontrast) Sichtbarkeit der LCD-Anzeige anpassen. 1 bis 3 Seite 10 Signet 2537 Durchfl ussmesser... -
Seite 10: Durchfl Usseinheiten
Die neue Einstellung speichern: Choose: Folgendes wählen: ODER ODER Return to Return to Normal Operation Zum nächsten Go to next Normalbetrieb Normal Operation Zum nächsten Go to next Normalbetrieb menu item Menüelement gehen zurückkehren menu item Menüelement gehen zurückkehren Signet 2537 Durchfl ussmesser... -
Seite 11: Mittelwertbildungs- Und Empfi Ndlichkeitseinstellungen
Die neue Einstellung speichern: Die neue Einstellung speichern: Return to Return to Normal Operation Go to next Normalbetrieb Zum nächsten Normal Operation Zum nächsten Go to next Normalbetrieb menu item menu item Menüelement gehen zurückkehren Menüelement gehen zurückkehren Signet 2537 Durchfl ussmesser... -
Seite 12: Modus
Menüelement gehen 1 Gal 2 Gal 3 Gal 4 Gal Impulse EIN Impulse AUS Die neue Einstellung speichern: Return to Normal Operation Zum nächsten Go to next Normalbetrieb menu item Menüelement gehen zurückkehren Signet 2537 Durchfl ussmesser... -
Seite 13: Einstellung Des Relaisbetriebs
Die neue Einstellung speichern: wartet der 2537 diese Zeit (in Sekunden), bevor der Alarm ausgelöst wird. Die Werkseinstellung ist 0000,0 Sekunden. Mindestwert Höchstwert Return to Normal Operation Go to next Normalbetrieb Zum nächsten menu item Menüelement gehen zurückkehren Signet 2537 Durchfl ussmesser... -
Seite 14: K-Faktoren
44,980 CUKT020 61,74 16,310 DN200 PPMT080 3,9946 1,0554 DN40 PVMT015 103,71 27,400 DN50 PVMT020 59,500 15,720 DN65 PVMT025 34,973 9,2400 DN80 PVMT030 24,981 6,6000 DN100 PVMT040 16,275 4,3000 DN150 PVMT060 8,1756 2,1600 DN200 PVMT080 4,0878 1,0800 Signet 2537 Durchfl ussmesser... -
Seite 15: H"-Abmessung
Ende des Rotors und der Achse entfernt werden kann. Die Halterung NICHT mehr als nötig biegen! Wenn die Halterung beschädigt wird, kann der Sensor nicht repariert werden. Ein Ende der Achse in die Öffnung einführen und dann die entgegengesetzte Halterung zurückbiegen, um den neuen Rotor einzusetzen. Signet 2537 Durchfl ussmesser... -
Seite 16: Bestellinformationen
Bestellinformationen Hersteller- Code Beschreibung Teile-Nr. 2537 System für Rohre der Größe DN 15 bis DN 100 (0.5 Zoll bis 4 Zoll): PP-Körper, schwarzem PVDF-Rotor, Titanstift, FKM-Dichtungsringen 3-2537-1C-P0 159 001 291 Impuls-/Durchfl ussschalter, Schwachstromkontaktrelais, -P0, integrierte Montage 3-2537-2C-P0 159 001 292 Impuls-/Durchfl...
