Blindleistungsregler
RS485 Schnittstelle (Option)
Übertragungsprotokolle
Für die Anbindung des DynamiC an bestehende Feldbus-
systeme stehen zwei Übertragungsprotokolle zur Verfü-
gung:
0 - Modbus RTU (Slave) und
1 - Profibus DP V0 (Slave) .
Mit dem Modbus Protokoll kann auf die Daten aus der
Tabelle 1 und mit dem Profibus Protokoll auf die Daten
der Tabelle 2 zugegriffen werden.
Busstruktur
Alle Geräte werden in einer Busstruktur (Linie) ange-
schlossen. In einem Segment können bis zu 32 Teilneh-
mer zusammengeschaltet werden. Am Anfang und am
Ende eines Segments wird das Kabel mit Widerständen
abgeschlossen. Im DynamiC können diese Widerstände
mit zwei Steckbrücken aktiviert werden.
Bei mehr als 32 Teilnehmern müssen Repeater (Leitungs-
verstärker) eingesetzt werden, um die einzelnen Segmen-
te zu verbinden.
Abschirmung
Für Verbindungen über die RS485 Schnittstelle ist ein
verdrilltes und abgeschirmtes Kabel vorzusehen. Um eine
ausreichende Schirmwirkung zu erreichen, muss die Ab-
schirmung an beiden Enden des Kabels großflächig mit
Gehäuse- oder Schrankteilen verbunden werden.
Kabelspezifikation
Die maximale Leitungslänge ist vom Kabeltyp und der
Übertragungsgeschwindigkeit abhängig. Wir empfehlen
den Kabletyp A.
Kabelparameter
Type A
Impedanz
135-165Ohm
(f = 3-20MHz)
Kapazität
< 30pF/m
Widerstand
< 110 Ohm/km
Querschnitt
>= 0,34mm2
(AWG22)
Kabellänge
Die folgende Tabelle zeigt die maximalen Kabellängen
in Meter (m) für verschiedene Übertragungsgeschwin-
digkeiten.
Kabeltyp
9.6
19.2
Typ A
1200 1200 1200 1000 400
Typ B
1200 1200 1200 600
Seite 14
Typ B
100-130Ohm
(f > 100kHz)
< 60pF/m
-
>= 0,22mm2
(AWG24)
Baudrate (kbit/s)
93.75 187.5 500
1500
200
200
70
Abschlusswiderstände
Befindet sich der DynamiC an einem Ende des Bus-
kabels, so muss das Buskabel an dieser Stelle mit Wider-
ständen abgeschlossen werden. Die dafür benötigten Wi-
derstände sind im DynamiC integriert und werden in
der Stellung ON aktiviert.
Termination
392R
221R
GND
ON
GND
DynamiC
10200740

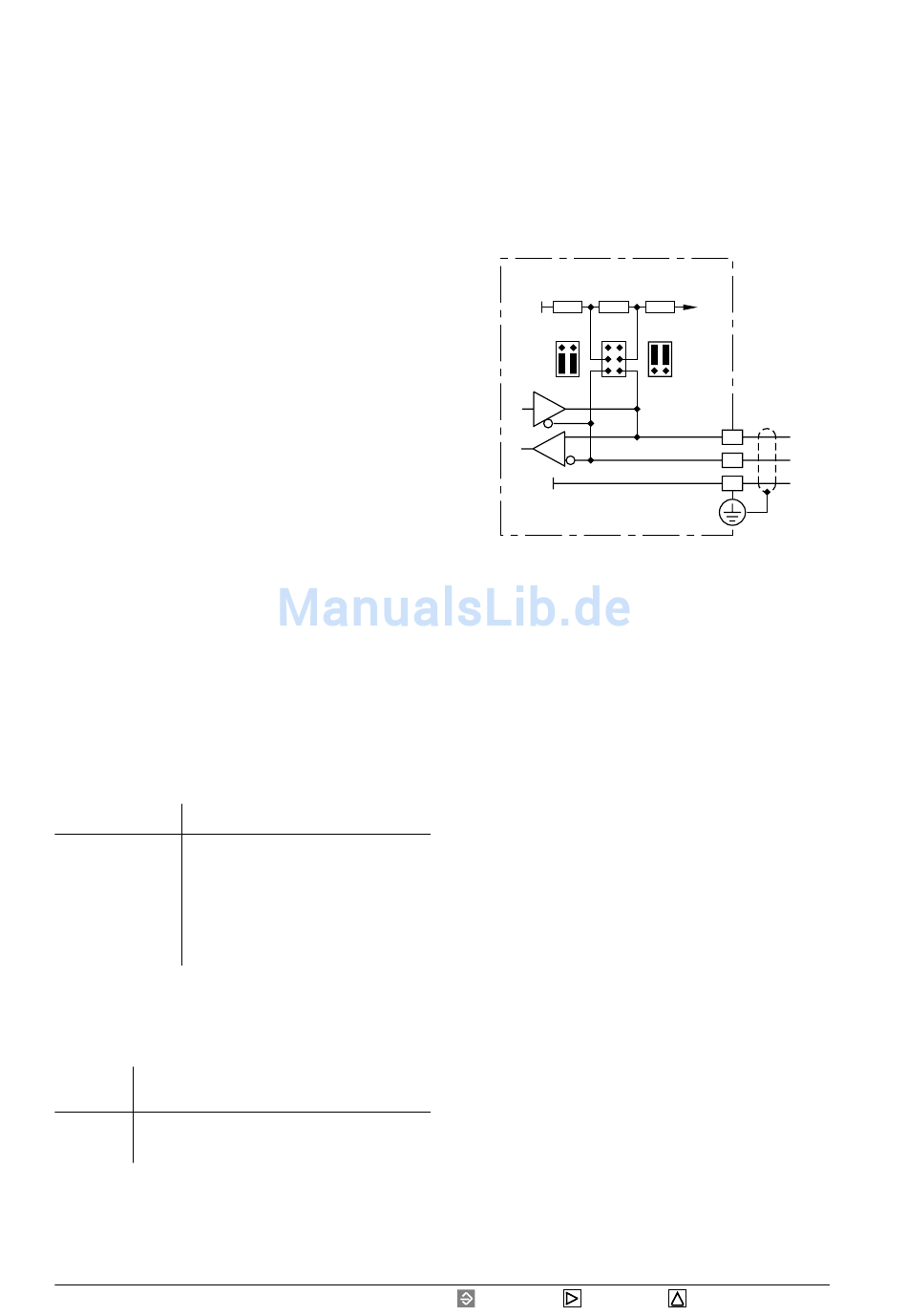

Abb. Anschlussbelegung RS485 Schnittstelle
= Taste 1
= Taste 2
392R
+5V
OFF
B
23
A
22
21
= Taste 3
