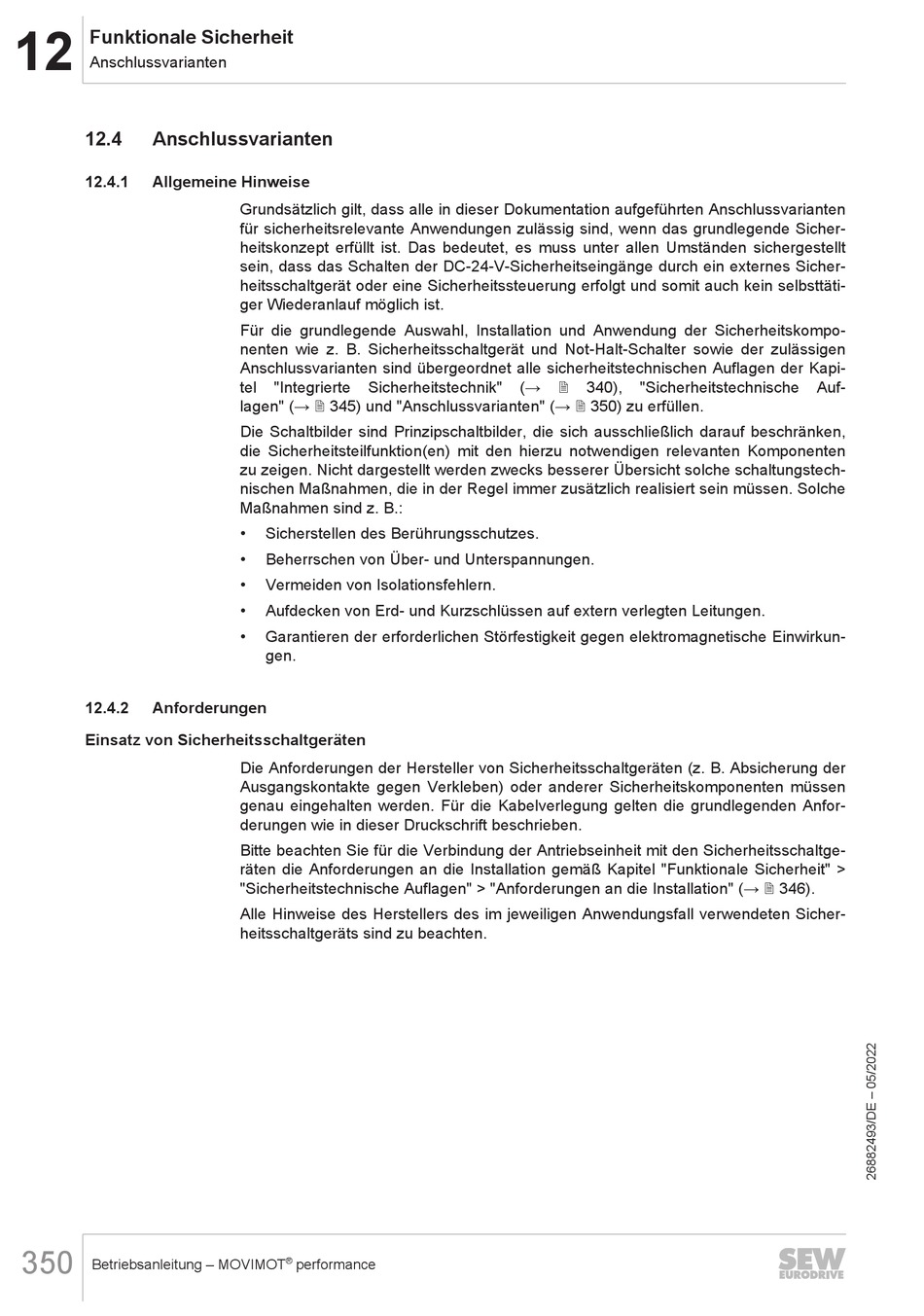

Funktionale Sicherheit
12

Anschlussvarianten

12.4 Anschlussvarianten
12.4.1 Allgemeine Hinweise
12.4.2 Anforderungen
Einsatz von Sicherheitsschaltgeräten
350
Betriebsanleitung – MOVIMOT
Grundsätzlich gilt, dass alle in dieser Dokumentation aufgeführten Anschlussvarianten
für sicherheitsrelevante Anwendungen zulässig sind, wenn das grundlegende Sicher-
heitskonzept erfüllt ist. Das bedeutet, es muss unter allen Umständen sichergestellt
sein, dass das Schalten der DC-24-V-Sicherheitseingänge durch ein externes Sicher-
heitsschaltgerät oder eine Sicherheitssteuerung erfolgt und somit auch kein selbsttäti-
ger Wiederanlauf möglich ist.
Für die grundlegende Auswahl, Installation und Anwendung der Sicherheitskompo-
nenten wie z. B. Sicherheitsschaltgerät und Not-Halt-Schalter sowie der zulässigen
Anschlussvarianten sind übergeordnet alle sicherheitstechnischen Auflagen der Kapi-
Sicherheitstechnik" (→ 2 340),
tel "Integrierte
lagen" (→ 2 345) und "Anschlussvarianten" (→ 2 350) zu erfüllen.
Die Schaltbilder sind Prinzipschaltbilder, die sich ausschließlich darauf beschränken,
die Sicherheitsteilfunktion(en) mit den hierzu notwendigen relevanten Komponenten
zu zeigen. Nicht dargestellt werden zwecks besserer Übersicht solche schaltungstech-
nischen Maßnahmen, die in der Regel immer zusätzlich realisiert sein müssen. Solche
Maßnahmen sind z. B.:
• Sicherstellen des Berührungsschutzes.
• Beherrschen von Über- und Unterspannungen.
• Vermeiden von Isolationsfehlern.
• Aufdecken von Erd- und Kurzschlüssen auf extern verlegten Leitungen.
• Garantieren der erforderlichen Störfestigkeit gegen elektromagnetische Einwirkun-
gen.
Die Anforderungen der Hersteller von Sicherheitsschaltgeräten (z. B. Absicherung der
Ausgangskontakte gegen Verkleben) oder anderer Sicherheitskomponenten müssen
genau eingehalten werden. Für die Kabelverlegung gelten die grundlegenden Anfor-
derungen wie in dieser Druckschrift beschrieben.
Bitte beachten Sie für die Verbindung der Antriebseinheit mit den Sicherheitsschaltge-
räten die Anforderungen an die Installation gemäß Kapitel "Funktionale Sicherheit" >
"Sicherheitstechnische Auflagen" > "Anforderungen an die Installation" (→ 2 346).
Alle Hinweise des Herstellers des im jeweiligen Anwendungsfall verwendeten Sicher-
heitsschaltgeräts sind zu beachten.
®
performance
"Sicherheitstechnische Auf-
