Geräteaufbau
3
Elektronik

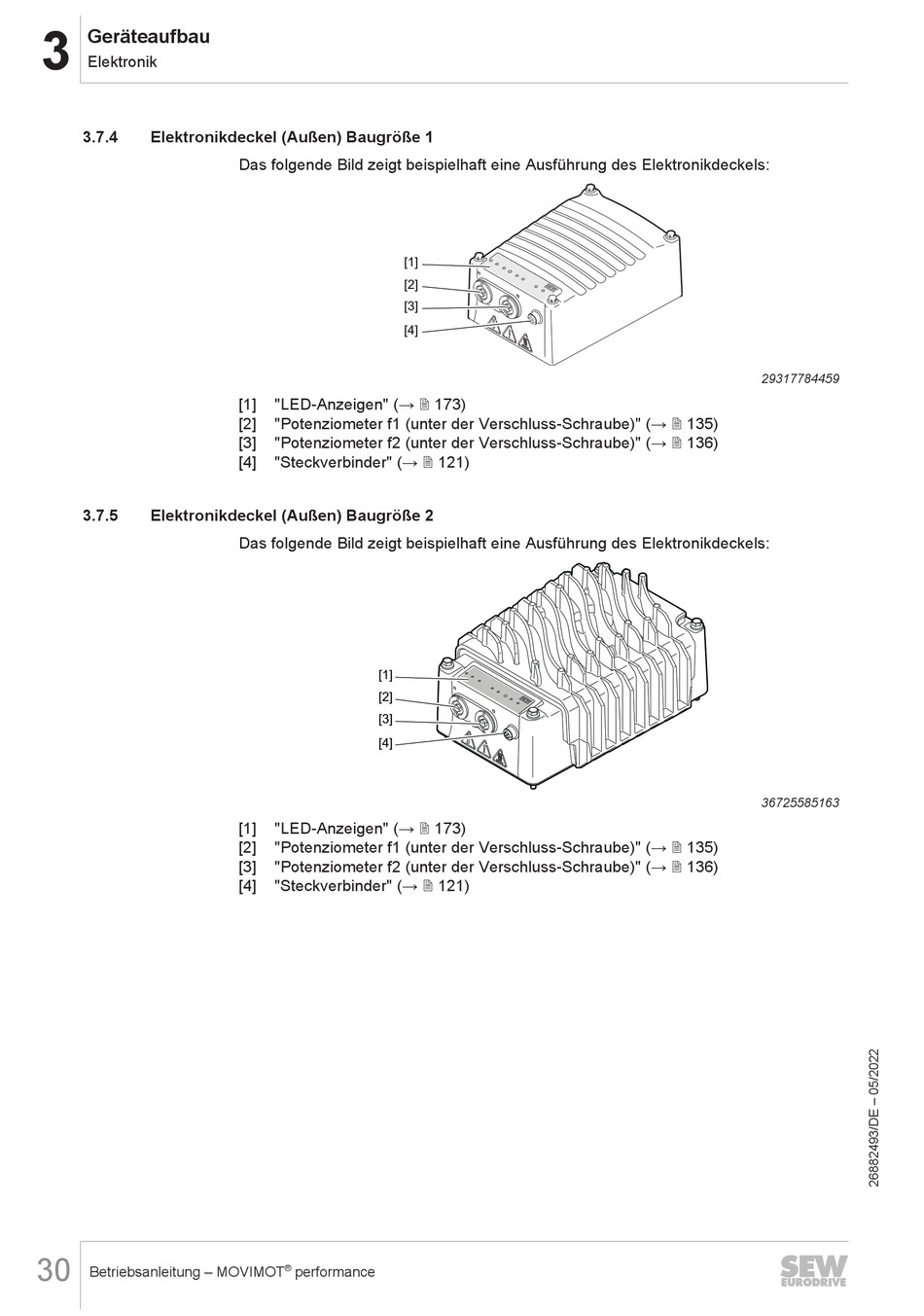

3.7.4 Elektronikdeckel (Außen) Baugröße 1
3.7.5 Elektronikdeckel (Außen) Baugröße 2
30
Betriebsanleitung – MOVIMOT
Das folgende Bild zeigt beispielhaft eine Ausführung des Elektronikdeckels:
[1]
[2]
[3]
[4]
[1] "LED-Anzeigen" (→ 2 173)
[2] "Potenziometer f1 (unter der Verschluss-Schraube)" (→ 2 135)
[3] "Potenziometer f2 (unter der Verschluss-Schraube)" (→ 2 136)
[4] "Steckverbinder" (→ 2 121)
Das folgende Bild zeigt beispielhaft eine Ausführung des Elektronikdeckels:
[1]
[2]
[3]
[4]
[1] "LED-Anzeigen" (→ 2 173)
[2] "Potenziometer f1 (unter der Verschluss-Schraube)" (→ 2 135)
[3] "Potenziometer f2 (unter der Verschluss-Schraube)" (→ 2 136)
[4] "Steckverbinder" (→ 2 121)
®
performance
29317784459
36725585163
