Werkstofffüllstände (Nahaufnahme). Auf der Rückseite des
Magazins be ndet sich außerdem der identische QR-Code
bzw. die identische Seriennummer.

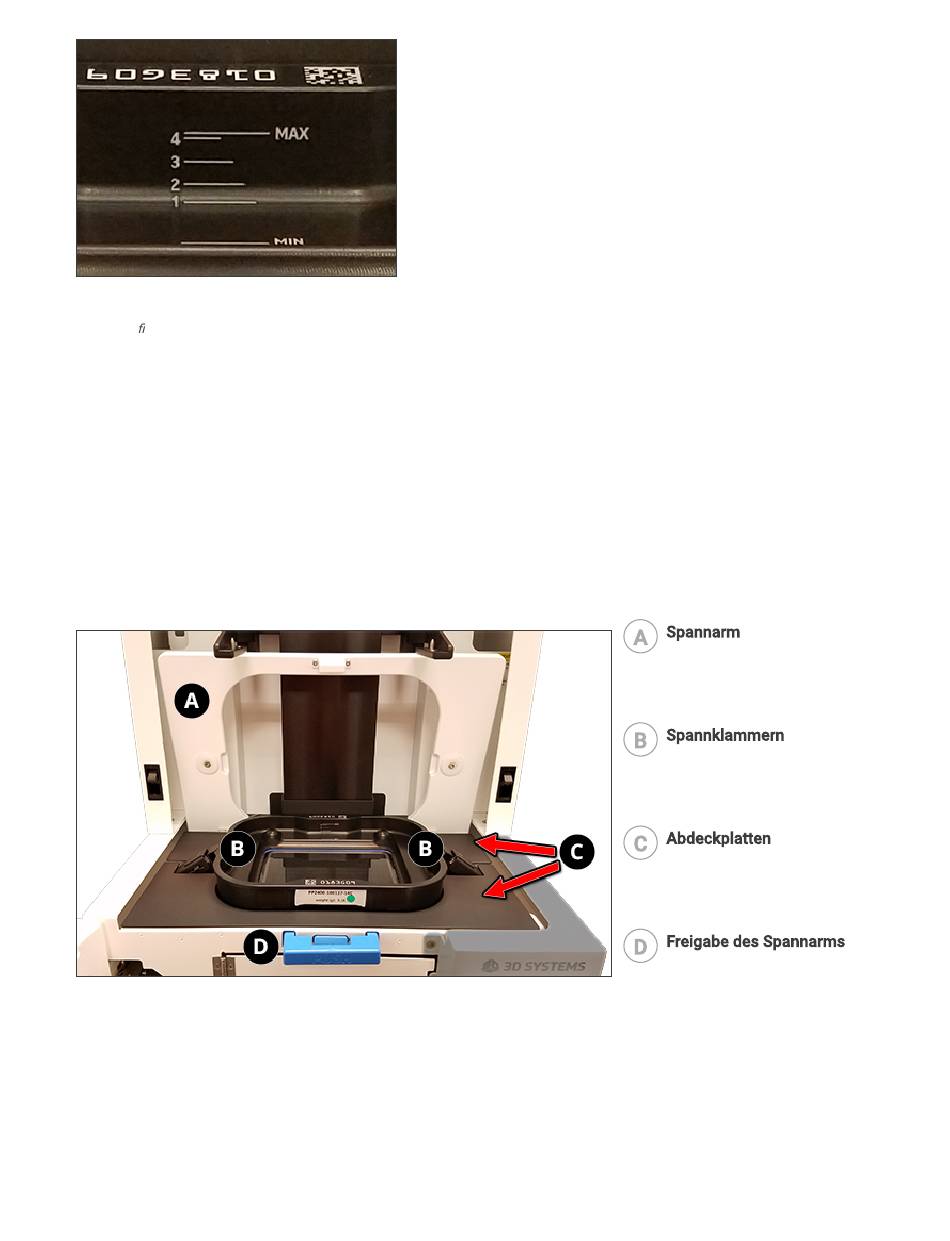

Spannsystem
Die Membran des Harzmagazins muss während des gesamten Druckvorgangs straff bleiben. Zu
diesem Zweck besitzt der Figure 4 Standalone einen Spannarm, der sich über das Harzmagazin
absenkt, sowie zwei Spannklammern. Dieses System verriegelt auch das Harzmagazin während des
Druckvorgangs.
de.infocenter.3dsystems.com/figure4standalone/print/book/export/html/526
Benutzerhandbuch
Spannarm – drückt die
A
Spannklammern nach unten
und arretiert das
Harzmagazin.
Spannklammern –
B
Federmechanismus, der das
Harzmagazin spannt, wenn die
Klammern eingerastet werden.
Abdeckplatten – Diese Platten
C
decken das Druckergehäuse
rund um die Spannklammern
ab.
Freigabe des
D
Drücken Sie auf die Freigabe,
um den Spannarm und die
Spannklammern zu lösen.
Spannarms –
