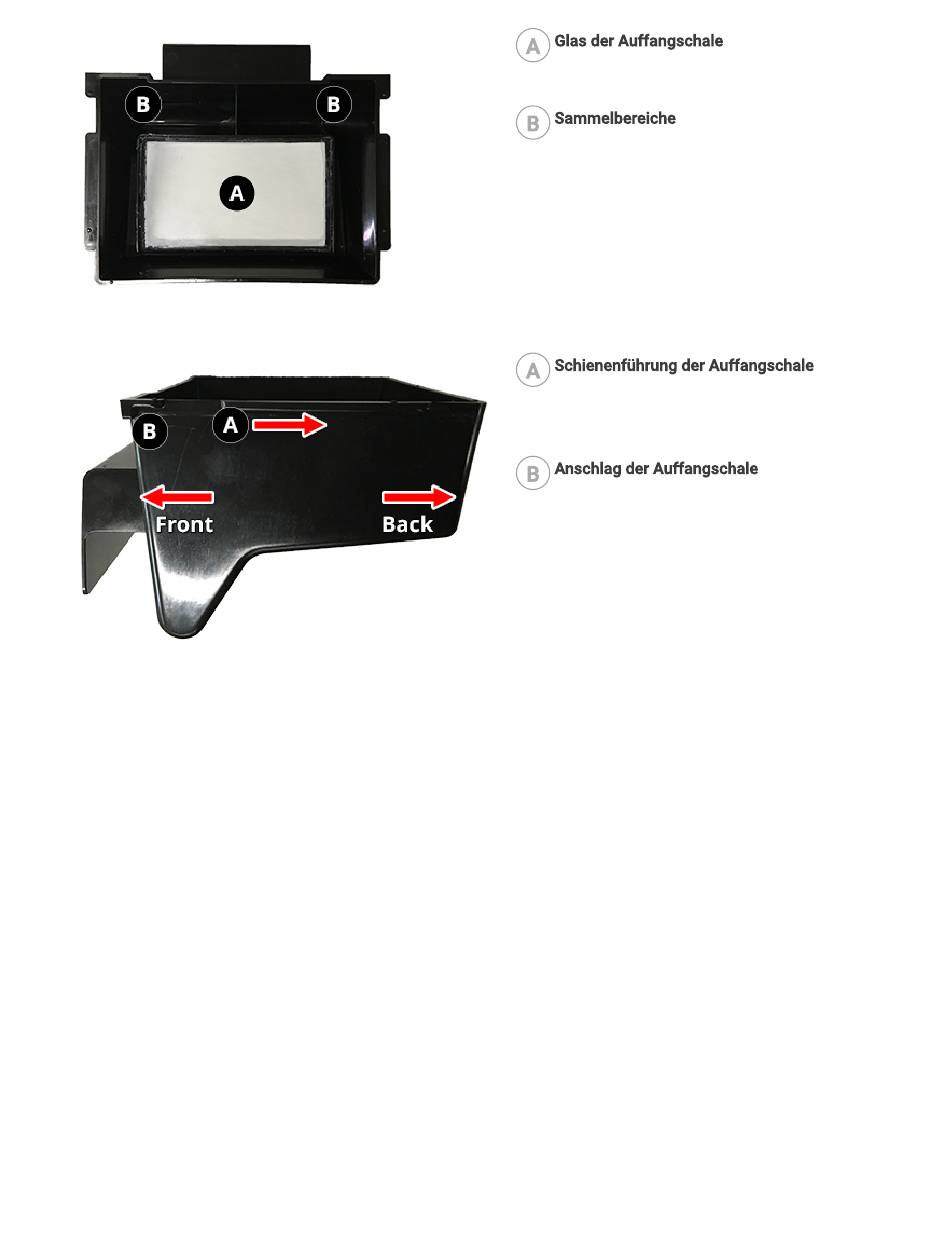

Auffangschale, von oben
Auffangschale, Seitenansicht
de.infocenter.3dsystems.com/figure4standalone/print/book/export/html/526
Benutzerhandbuch
Glas der
Auffangschale – lässt UV-Strahlung
A
durch die Auffangschale bis zur unteren
Schicht des Druckwerkstoffs hindurch.
Sammelbereiche – Die Auffangschale ist so
B
konstruiert, dass Harz, das auf die Schale
gelangt, zu diesen Bereichen geleitet wird.
Schienenführung der
A
ermöglicht die Bewegung der Auffangschale
entlang den Auffangschienen auf der
Unterseite des Druckergehäuses.
Anschlag der
Auffangschale – stoppt die
B
Vorwärtsbewegung der Auffangschale, wenn
die Schale während ihrer Installation den
hintersten Punkt erreicht hat.
Auffangschale –
