BWP 310
Anschlüsse
Anschluss der Kondensatleitung
Durch die Abkühlung der Luft im Verdampfer wird Kon-
denswasser abgeschieden. Der Kondensatablauf (15 mm
Innendurchmesser) an der Rückseite der Wärmepumpe ist
mit Kunststoffrohren von der Wärmepumpe wegzuführen
und ein einwandfreier Abfl uss des Kondensates sicherzu-
stellen. Je nach Luftfeuchte kann bis zu 0,5 l/h Kondensat
anfallen.
Es ist unbedingt ein Geruchsverschluss ( Siphon ) vorzu-
sehen. Der Kondensatablauf darf nicht direkt mit einem
Kanalanschluss verbunden sein, da durch die aus dem
Kanal aufsteigenden Ammoniakdämpfe die Wärmetau-
scherlamellen und Bauteile der Wärmepumpe angegriffen
werden.
Elektrotechnischer Anschluss
Die Brauchwarmwasser-Wärmepumpe ist anschlussfertig
verdrahtet, es ist nur der Netzstecker in die bauseits instal-
lierte Schutzkontakt-Steckdose zu stecken.
Luftanschlüsse
ANSAUGLUFT
Die Ansaugluft darf nicht mit aggressiven Stoffen belastet
sein! (Ammoniak, Schwefel, Chlor usw.)
Maschinenbauteile können zerstört werden!
LUFTANSCHLUSS
Bei Einsatz der Wärmepumpen mit Kanälen ist der opti-
onale Luftkanalanschlussstutzen (Zubehör) erforderlich.
Der Ansaug- und Abluftkanal ist, um den Luftwiderstand
gering zu halten, mit Glattrohren auszuführen.
Die Druckverluste der Rohrleitungen und freie Pressung
des Ventilators sind zu beachten (siehe Technische Da-
ten).
Um Kondenswasseraustritt zu vermeiden sind die Luft-
leitungen in unmittelbarer Nähe der Wärmepumpe waag-
recht, bzw. leicht fallend zu den Ansaug – und Ausblasöff-
nungen zu verlegen. Bei Kanalführungen ins Freie sollten
Rückschlagklappen (mit wenig Widerstand) vorgesehen
werden, damit im Winter, bei Stillstand der Wärmepumpe
keine Kaltluft in den Raum einströmt. Wir empfehlen nach
dem verlegen der Rohrleitungen diese komplett bis zur
Wärmepumpe zu isolieren (Verringerung des Schalldruck-
pegels, Isolierung). Eine Zuluftführung von Aussen, ist nur
bei Temperaturen > +15°C sinnvoll (siehe Einsatzgrenzen
der Brauchwarmwasser-Wärmepumpe).
6
Luftanschlüsse
Bei Einsatz der Luftkanalanschlussstutzen (Zubehör)
muss der Gehäusedeckel der BWP 310 gelöst werden (20
Stück Kreuzschlitzschrauben). Danach kann der Luftka-
nalstutzen an der selben Stelle montiert werden.

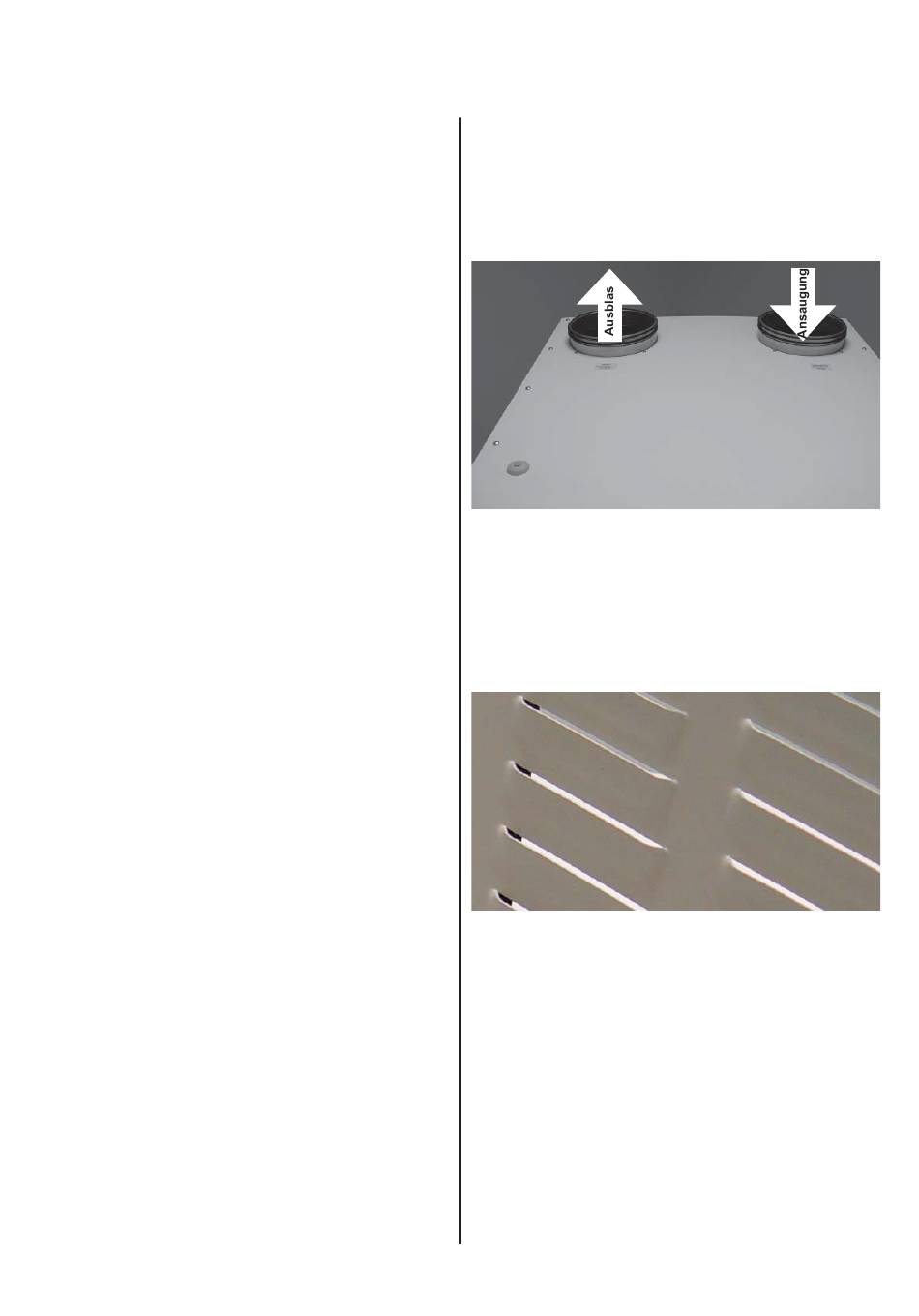

Deckenblech mit Luftkanalanschlussstutzen (Zubehör)
Bei Umluftbetrieb sowie Betrieb ohne Rohrleitungen ist auf
genügend Freiraum über der Brauchwarmwasser-Wärme-
pumpe zu achten.
Deckenblech mit Lüftungsschlitzen (Kiemenblech)
- Auslieferungszustand
Eventueller Anschluss des Wärmetauschers
Im Wärmepumpen-Behälter ist ein Wärmetauscher mit ei-
ner Heizfl äche von 0,8 m
ist. Der Anschluss für die Spirale ist ein ¾" Rohrgewin-
de. In der Tauchrohrtasche für den Betriebsthermostat der
Wärmepumpe können auch Fühler für die Steuerung der
Wärmeabgabe des Wärmetauschers angeordnet werden
(z.B. Öl- oder Gaskesselbetrieb).
Durchmesser Fühler 6mm.
-
Technische Änderungen vorbehalten
2 installiert, der aussen emailliert
-
