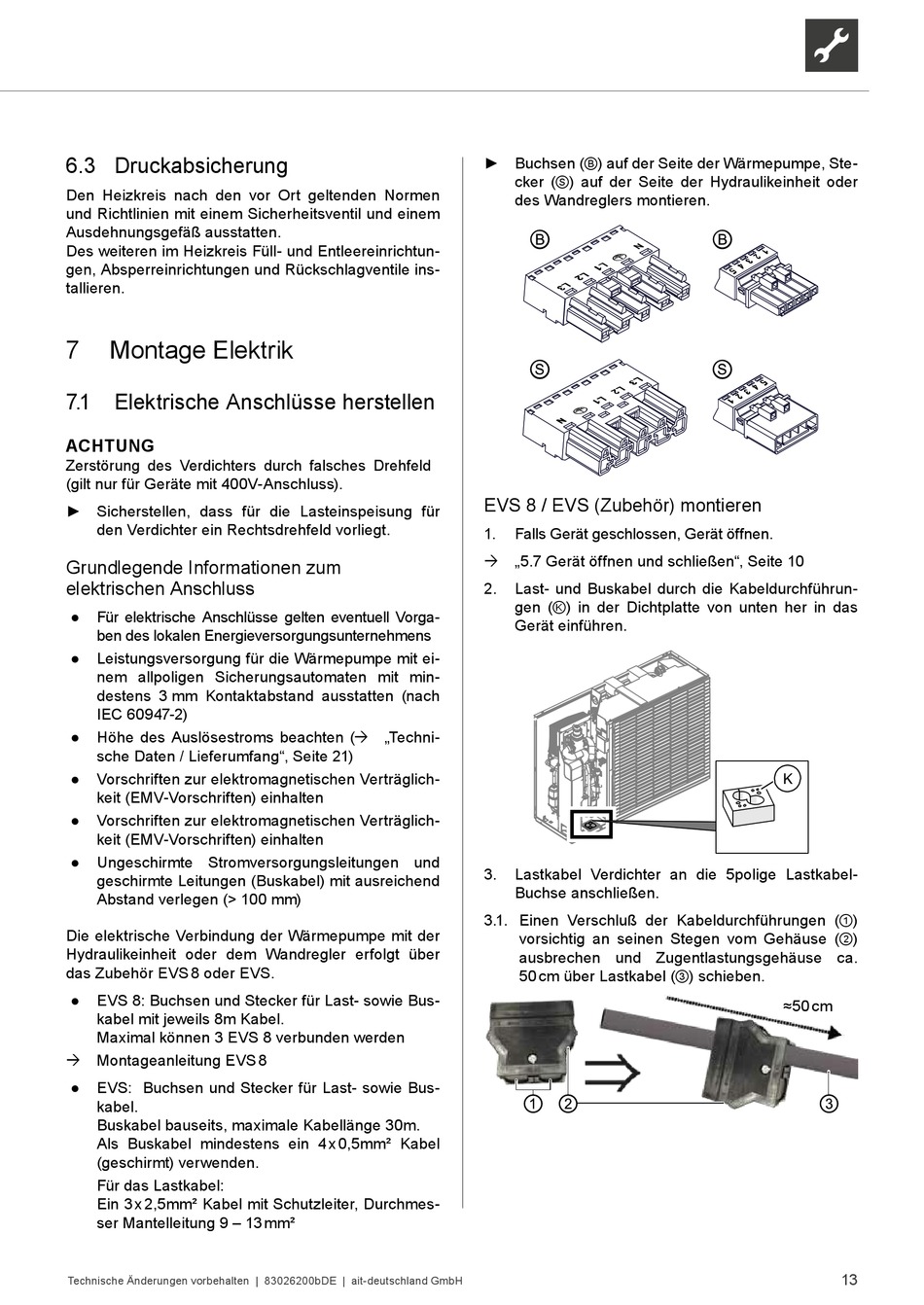

6.3 Druckabsicherung
Den Heizkreis nach den vor Ort geltenden Normen
und Richtlinien mit einem Sicherheitsventil und einem
Ausdehnungsgefäß ausstatten.
Des weiteren im Heizkreis Füll- und Entleereinrichtun-
gen, Absperreinrichtungen und Rückschlagventile ins-
tallieren.
7
Montage Elektrik
7.1
Elektrische Anschlüsse herstellen
ACHTUNG
Zerstörung des Verdichters durch falsches Drehfeld
(gilt nur für Geräte mit 400V-Anschluss).
► Sicherstellen, dass für die Lasteinspeisung für
den Verdichter ein Rechtsdrehfeld vorliegt.
Grundlegende Informationen zum
elektrischen Anschluss
●
Für elektrische Anschlüsse gelten eventuell Vorga-
ben des lokalen Energieversorgungsunternehmens
●
Leistungsversorgung für die Wärmepumpe mit ei-
nem allpoligen Sicherungsautomaten mit min-
destens 3 mm Kontaktabstand ausstatten (nach
IEC 60947-2)
●
Höhe des Auslösestroms beachten ( „Techni-
sche Daten / Lieferumfang", Seite 21)
●
Vorschriften zur elektromagnetischen Verträglich-
keit (EMV-Vorschriften) einhalten
●
Vorschriften zur elektromagnetischen Verträglich-
keit (EMV-Vorschriften) einhalten
●
Ungeschirmte Stromversorgungsleitungen und
geschirmte Leitungen (Buskabel) mit ausreichend
Abstand verlegen (> 100 mm)
Die elektrische Verbindung der Wärmepumpe mit der
Hydraulikeinheit oder dem Wandregler erfolgt über
das Zubehör EVS 8 oder EVS.
●
EVS 8: Buchsen und Stecker für Last- sowie Bus-
kabel mit jeweils 8m Kabel.
Maximal können 3 EVS 8 verbunden werden
Montageanleitung EVS 8
●
EVS: Buchsen und Stecker für Last- sowie Bus-
kabel.
Buskabel bauseits, maximale Kabellänge 30m.
Als Buskabel mindestens ein 4 x 0,5mm² Kabel
(geschirmt) verwenden.
Für das Lastkabel:
Ein 3 x 2,5mm² Kabel mit Schutzleiter, Durchmes-
ser Mantelleitung 9 – 13 mm²
Technische Änderungen vorbehalten | 83026200bDE | ait-deutschland GmbH
► Buchsen (Ⓑ) auf der Seite der Wärmepumpe, Ste-
cker (Ⓢ) auf der Seite der Hydraulikeinheit oder
des Wandreglers montieren.
EVS 8 / EVS (Zubehör) montieren
1.
Falls Gerät geschlossen, Gerät öffnen.
„5.7 Gerät öffnen und schließen", Seite 10
2.
Last- und Buskabel durch die Kabeldurchführun-
gen (Ⓚ) in der Dichtplatte von unten her in das
Gerät einführen.
3.
Lastkabel Verdichter an die 5polige Lastkabel-
Buchse anschließen.
3.1. Einen Verschluß der Kabeldurchführungen (①)
vorsichtig an seinen Stegen vom Gehäuse (②)
ausbrechen und Zugentlastungsgehäuse ca.
50 cm über Lastkabel (③) schieben.
K
≈50 cm
13
