Typenschild
Typenschilder sind an folgenden Stellen des Geräts
angebracht:
● an der rechten Außenwand oben
● an der Rückwand innen oben
Das Typenschild enthält ganz oben folgende Informa-
tionen:
● Gerätetyp, Artikelnummer
● Seriennummer, Geräteindex
Weiterhin enthält das Typenschild eine Übersicht über
die wichtigsten technischen Daten.

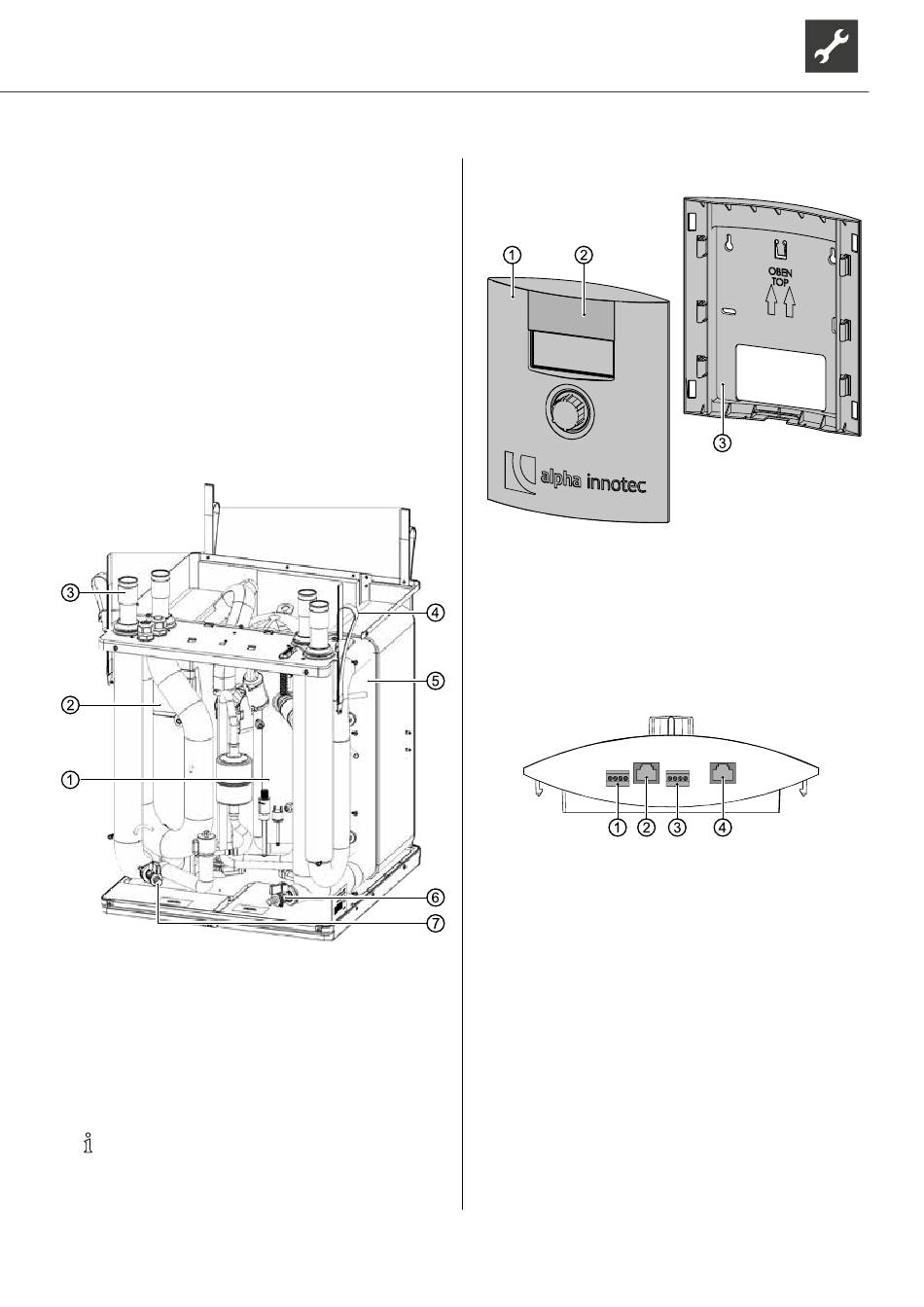

Modulbox
1 Verdichter
2 Verdampfer
3 Schwingungsentkopplung (4x)
4 Traglasche (4x)
5 Verflüssiger
6 Füll- und Entleerhahn Heizung
7 Füll- und Entleerhahn Wärmequelle
HINWEIS
Bei allen KFE-Kugelhähnen
Schlauchtüllen nicht im Lieferumfang enthalten.
Technische Änderungen vorbehalten | 83057800eDE | ait-deutschland GmbH
Bedieneinheit
1 Bedienteil
2 Hochschiebbare Klappe vor dem USB-
Anschluss (für qualifiziertes Personal für
Software-Updates und zum Datenloggen)
3 Wandhalterung (nur nötig bei Wandmontage)
Anschlüsse Bedienteil
1 Anschluss Raumbedieneinheit
RBE RS 485 (Zubehör)
2 RJ45-Anschluss Netzwerkkabel
3 Anschluss LIN-Bus-Kabel zur Reglerplatine
4 RJ45-Anschluß nicht belegt
sind die
2 3 4
1
