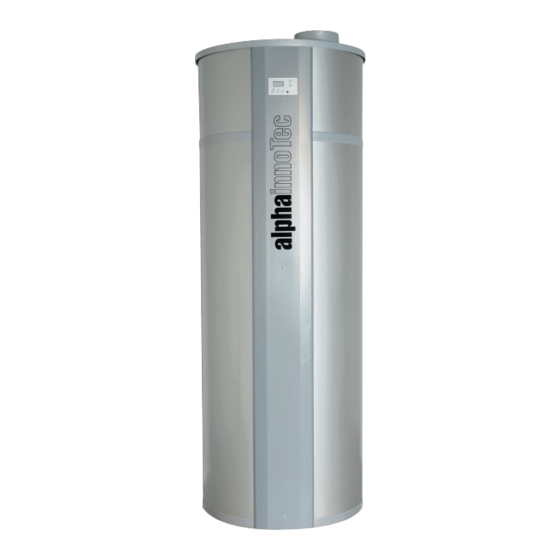

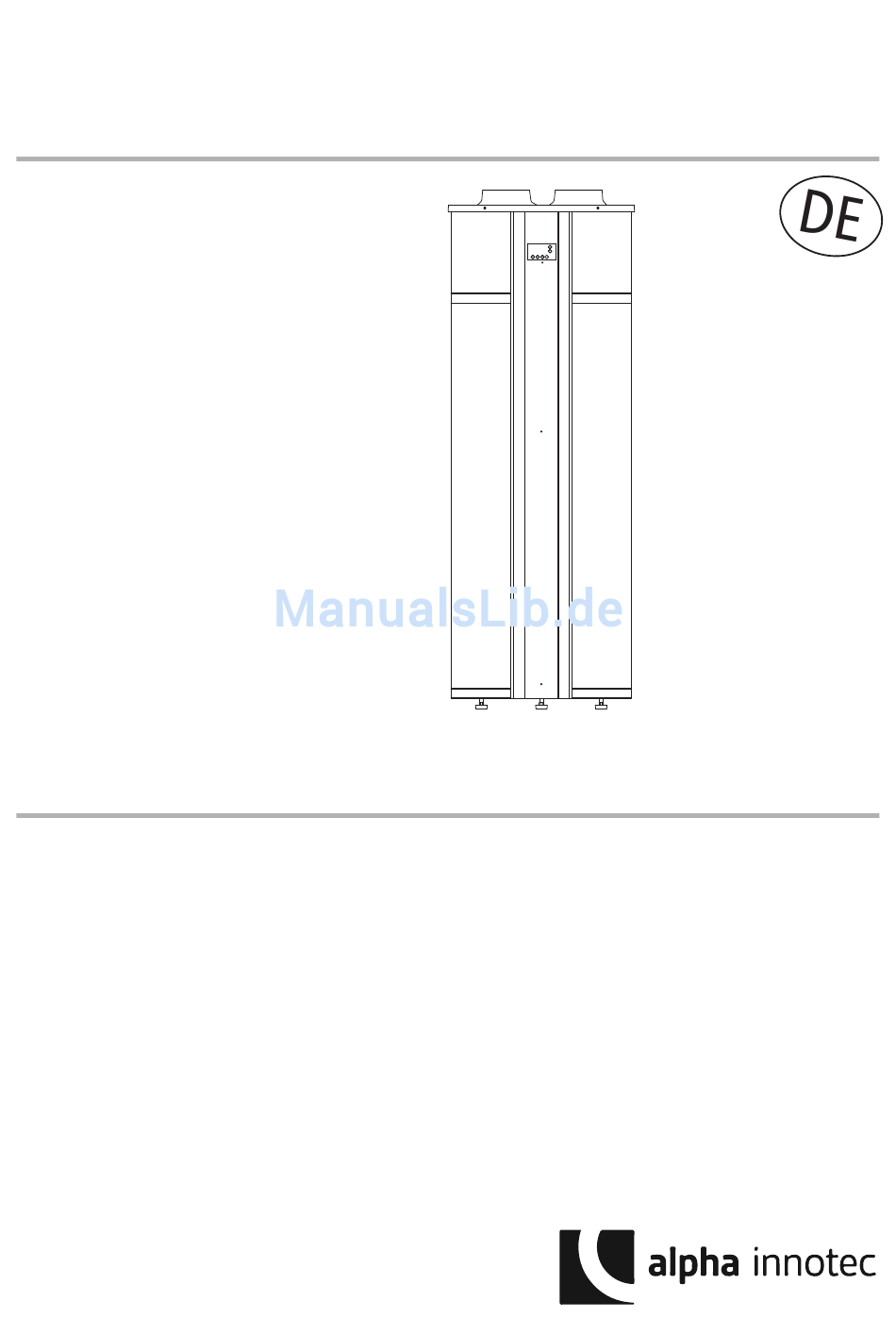

- Seite 1 BRAUCHWARMWASSER- WÄRMEPUMPE OE07:935-1602 Handbuch BWP 307+S BWP 190+S...
- Seite 2 ALPHA-INNOTEC BWP 307 285 l, 1,5 kW Heizelement Artikelnummer: 15637602 ALPHA-INNOTEC BWP 307 S 285 l, 1,5 kW Heizelement mit extra 1” 1,2 m Heizspirale Artikelnummer: 15637802 ALPHA-INNOTEC BWP 190 190 L, 1,5 KW Heizelement Artikelnummer: 156190CH ALPHA-INNOTEC BWP 190 S 190 L, 1,5 KW Heizelement mit extra 1”...
-
Seite 3: Inhaltsverzeichnis
3 Über das Produkt 3.1 Allgemeines 3.2 Lieferumfang 3.3 Produktbeschreibung 3.4 Betrieb der Brauchwarmwasser-Wärmepumpe 3.5 Technische Daten 3.6 Leistungsdaten 3.6.1 Alpha-InnoTec BWP 307+S 3.6.2 Alpha-InnoTec BWP 190+S 3.7 Betriebsbereich / Grenzen 3.8 Geräuschpegel 3.9 Warmwasserspeicher 3.10 Luftfluss 3.11 Kühlmittelkreislauf - Beschreibung 3.11.1 Kühlmittelkreislauf - Schaubild... - Seite 4 Inhaltsverzeichnis 5 Installation 5.1 Ort 5.2 Einstell- / Aufbaureihenfolge 5.3 Wasseranschlüsse 5.4 Lage der Anschlussrohre 5.5 Anschluss der Dränleitung für Kondensat 5.6 Lufteinlass, Luftauslass und Anschlüsse 5.7 Anschluss der Alpha-InnoTec BWP 190 S / 307 S Heizwendel 6 Inbetriebnahme 6.1 Dichtheitsprüfung 6.2 Inbetriebnahme des Wasserkreises 6.3 Inbetriebnahme des Luftkreises 6.4 Inbetriebnahme des Schaltkreises...
- Seite 5 7.7.8 Fotovoltaische Funktion 7.7.9 Timer Funktion 7.8 Sicherheitsfunktion 7.8.1 Hochdruckpumpen 7.8.2 Schutzschalter 7.9 Alarme 7.9.1 PE: Hochdruckschalter Alarm 7.9.2 Er6: Atypische Verdampfertemperaturen 8 Wartung 8.1 Umgebungsbedingungen 8.2 Kühlsystem und Lüfter 8.3 Kondensation und Ableiten des Kondensats 8.4 Wasserzirkulation und Wassertank 8.4.1 Überdruckventil 8.4.2 Anode 9 Demontage / Außerbetriebnahme...
-
Seite 6: Transport
1 Transport Prüfen Sie sofort nach Erhalt die Wärmepumpe um sicherzustellen, dass sie intakt und unbe- schädigt ist. Wenn nicht, informieren Sie sogleich das Transportunternehmen. Wenn nicht anders vereinbart, übernimmt der Empfänger die Verantwortung für alle Sendungen. 1.1 Liefermodus Die Brauchwarmwasser-Wärmepumpe wird ohne Kondensat Abführleitung und der Sicherheit- sausrüstung für den Wasserkreislauf geliefert. -
Seite 7: Maße
2 Maße Alle Maßangaben in mm BWP 307+S, Emailliert 1 Abluft Ø 160 mm BWP 190+S, Emailliert 2 Fortluft Ø 160 mm 3 Reglerplatine 4 Kondensat Abführleitung Ø 19 mm 5 Kompressor6 Magnetventil 7 Rückschlagventil 8 285 Liter Warmwasserspeicher 9 Service Flansch... -
Seite 8: Über Das Produkt
Durchmesser ohne Rohranschlüsse Ø660 Gewicht ohne Wasser: Alpha-InnoTec BWP 307, Emailliert Gewicht ohne Wasser: Alpha-InnoTec BWP 307 S, Emailliert kg Gewicht ohne Wasser: Alpha-InnoTec BWP 307, Edelstahl Gewicht ohne Wasser: Alpha-InnoTec BWP 190, Emailliert Gewicht ohne Wasser: Alpha-InnoTec BWP 190 S, Emailliert kg Elektrische Anschlüsse... -
Seite 9: Leistungsdaten
3.6 Leistungsdaten 3.6.1 Alpha-InnoTec BWP 307+S Angegebene Leistung für Warmwasseraufbereitung von 15°C (kaltes Wasser ) auf 45°C (warmes Brauchwasser) und Lufttemperatur der Abluft von 15°C: Nutzwärmeleistung 1,76 Stromversorgung 0,415 COP gem. f. EN-255-3 4,38 Angegebene Leistung für Warmwasseraufbereitung von 10°C (kaltes Wasser ) auf 52,5°C (warmes Brauchwasser) und Lufttemperatur der Abluft von 7°C:... -
Seite 10: Luftfluss
3 Über das Produkt 3.10 Luftfluss Luftfluss (freier Fluss) m³/h Empfohlener max. Druckverlust in den externen Rohrleitungen Maximle Lüftergeschwindigkeit 2500 Maximale Leistungsaufnahme des Lüfters 3.11 Kühlmittelkreislauf - Beschreibung Das Kühlsystem ist für das Extrahieren der Wärme aus der Zuluft optimiert. Die extrahierte Wärme wird über das Kühlsystem an das Wasser abgegeben. -
Seite 11: Kühlmittel Für Den Wasserkreis
3.12 Kühlmittel für den Wasserkreis Der Wasserkreislauf muss in Übereinstimmung mit den lokalen Normen und Standards der gel- tenden Normen und Anforderungen gebaut werden. Bitte beachten Sie die Angaben an anderer Stelle in diesem Handbuch. Das verwendete Wasser muss Trinkwasserqualität besitzen. Es muss im gesamten System eine Materialkompatibilität sichergestellt werden. -
Seite 12: Schaltplan Optima 170 Steuerung
3 Über das Produkt 3.13 Schaltplan Optima 170 Steuerung Q1=1,6A Q2=5A MA4- Magnetventil afrimning Magnetventile Abtau Magnetic valve Defrost Nettilslutning 1x230V 50Hz sikring max. 13 Amp end main: 1x230V 50Hz fuse mx. 13 Amp Netzende: 1x230V 50Hz 80°C sicherung max 13 Amp El-patron 1,5Kw Electric heating element 1,5Kw Heizstab 1,5Kw... -
Seite 13: Lüfterkapazität
3.14 Lüfterkapazität Fan c apacity Lüfterkapazität 350 300 250 200 150 100 50 0 0 50 100 150 200 250 300 350 400 ... -
Seite 14: Vor Installation Und Inbetriebnahme
4 Vor Installation und Inbetriebnahme 3.12.1 Kühlmittelkreislauf - Schaubild 4.1 Wichtige Sicherheitsanweisungen Im Entwurf und der Implementierung der Brauchwarmwasser-Wärmepumpe wurden alle EU Richtlinien beachten. 4.1.1 Kühlsystem - Sicherheitsanweisungen Vor Beginn der Reparatur und Wartung muss der Service-Techniker sicherstellen, dass das Kälte- mittel auf das Niveau abgelassen wurde, bei dem die Wartungsarbeiten sicher durchgeführt Bei Arbeiten an der Brauch–... -
Seite 15: Installation
5 Installation Die Warmwasser- Wärmepumpe darf nur von geschultem Personal und in Übereinstimmung mit den lokalen Bauvorschriften installiert werden. 5.1 Ort Die Brauchwarmwasser-Wärmepumpe darf nur in einem frostfreien Raum aufgestellt werden. Der Aufstellungsort sollte den folgenden Kriterien entsprechen: • Raumtemperatur zwischen 5°C und +35°C •... - Seite 16 5 Installation 4. Entfernung der Einheit von der Palette: 7. Entfernen des ersten Holzstücks (kann freigesetzt werden, wenn das a: Ziehen Sie das Gerät vorsichtig auf eine Seite. Produkt auf eine Seite gekippt wurde). b: Kippen Sie das Gerät auf der gleichen Seite, zusammen mit 2 Stück Holz darunter.
-
Seite 17: Wasseranschlüsse
5.3 Wasseranschlüsse Auf der Rückseite der Wärmepumpe befinden sich folgende Anschlüsse: • 3/4” Kaltwasserzulauf • 3/4” Warmwasser Umlauf • 3/4” Warmwasser Ablauf • Kondensat Abführleitung Ø 19 mm außen Der max. Betriebsdruck beträgt 1,0 MPa (10 bar) und die max. Betriebstemperatur liegt bei 65°C. -
Seite 18: Lufteinlass, Luftauslass Und Anschlüsse
5 Installation Der Anschlussstutzen der Kondensatleitung muss mit einer luftdichten Wasserfalle (Rohrknie) ausgestattet sein und in den Abfluss führen. Die Wasserfalle (Rohrknie) muss eine stehende Wassersäule von mindestens 60 mm enthalten. 5.6 Lufteinlass, Luftauslass und Anschlüsse Stellen Sie sicher, dass ausreichend Platz um die Brauchwarmwasser-Wärmepumpe vorhanden ist. -
Seite 19: Inbetriebnahme
6 Inbetriebnahme 6.1 Dichtheitsprüfung Nach Installation muss geprüft werden, ob die gesamte Wasseranlage dicht ist. Führen Sie dazu einen Dichtigkeitstest durch. Überprüfen Sie auch, ob das Knierohr am Kondenswasserschlauch / -rohr mindestens eine Wassersäule von 60 mm Höhe hat, und dass die Leitung frei ist. 6.2 Inbetriebnahme des Wasserkreises Füllen Sie den Wassertank über den Kaltwasser-Zufuhrstutzen. -
Seite 20: Steuerung Und Betrieb
7 Steuerung und Betrieb 7.1 Bedienfeld Optima 170 Die Brauchwarmwasser-Wärmepumpe ist mit einem Optima 170 Controller mit Werkseinstellun- gen geliefert, so dass die Wärmepumpe ohne zusätzliche Einstellungen betriebsbereit ist. Die Werkseinstellungen sind Standardeinstellungen, die in Übereinstimmung mit den betriebli- chen Bedürfnissen und Anforderungen der Nutzer definiert wurden, um eine optimale Leistung und Auslastung des Systems zu erreichen 7.2 Betrieb Der Wert des jeweiligen Menüpunkts wird angezeigt, wenn die unten angegebene Taste / Taste... -
Seite 21: P2: Die Steuerung Der Elektrischen Tauchheizung
P2: Die Steuerung der elektrischen Tauchheizung Die “Tauchheizung” Taste wird betätigt und gehalten. Anschließend kann die Einstellung mit den Pfeiltasten verändert werden. Die Wärmepumpe ist mit einer elektrischen Tauchheizung für die Erwärmung des Brauchwassers ausgestattet. Bei Außentemperaturen unter 0°C kann es vorteilhaft sein, die Tauchheizung als Ergänzung für die Erwärmung des Brauchwassers zu nutzen. -
Seite 22: Display Ansicht (Hauptmenü)
7 Steuerung und Betrieb 7.3.1 Display Ansicht (Hauptmenü) Das Display zeigt durch Betätigen der Pfeiltasten die verschiedenen Temperaturen an. Betätigen Sie die Tasten, bis die Nummer des Sensors der gewünschten Temperatur erscheint. Nach ca. 3 Sekunden wird die Temperatur angezeigt. Die jeweilige Temperatur wird für etwa 30 Sekunden angezeigt, bevor das Display wieder auf die normale Ansicht zurückspringt. -
Seite 23: E8: Anti-Legionellen Funktion
7.4.2 Service-Menü Menüpunkte E0: Werkseinstellungen Wenn die Sollwerte angepasst wurden, das System aber nicht wie erwartet funktioniert und die Ursache nicht gefunden werden kann, gehen Sie wie folgt vor: 1. Schreiben Sie alle Sollwerte auf, die in der “Sollwert- Tabelle” stehen (an anderer Stelle in diesem Handbuch). -
Seite 24: E9: Betrieb In Kalten Umgebungen An/Aus
7 Steuerung und Betrieb E9: Betrieb in kalten Umgebungen AN/AUS Wert 0: Wenn die Lufteintrittstemperatur (T5) kälter ist als der im Menüpunkt E10 gesetzte Wert, wird der Kompressor stoppen und bei Bedarf (P5 und Temperatursensor T7) die elektrische Tauchheizung automatisch aktiviert. Der Kompressor kann wieder starten, wenn die Einlassluft- temperatur (T5) für 30 Minuten höher als die Temperatur ist, die im Menüpunkt E10 eingestellt ist. -
Seite 25: E18: Anzahl Der Stunden
E16: Mindestluftdurchsatz: Dieser Wert gibt den Mindestluftdurchsatz an, den der Lüfter während des Betriebs leisten sollte. Beachten Sie bitte, dass das Kühlsystem überlastet werden kann, was den Hochdruckschalter- Alarm auslöst, wenn dieser Wert zu hoch eingestellt ist. Der Wert sollte nicht höher als nötig gewählt werden, um eine minimale Luftströmung durch den Verdampfer zu gewährleisten. - Seite 26 7 Steuerung und Betrieb Wert 2 (besondere Alpha-InnoTec BWP 190 S / 307 S Wendelfunktion): Die Bodenheizungs- funktion, die eine externe Umwälzpumpe (Relais R9) aktiviert. Wenn die Temperatur T8 (Was- sertank, unten) niedriger als der Sollwert im Menüpunkt E13 liegt (max. Wassertanktemperatur), wird die Bodenheizungsfunktion aktiviert.
-
Seite 27: E25: Lüftergeschwindigkeit Modus 1
E20: Sonnenkollektor Hysteresis Hier kann eingestellt werden, wie hoch die Temperatur im Sonnenkollektor (T9) über der Tem- peratur im Wassertank (T8) liegen soll, bevor die Solarpumpe startet. Siehe Menüpunkt E19. Optionen: 1-5 °C Werkseinstellung: 5 °C E21: TX Sollwert Um hohe Betriebsdrücke im Kühlsystem zu vermeiden, ist es notwendig, die Leistung des Sys- tems für den letzten Teil des Erwärmungszyklus zu verringern. -
Seite 28: E31: Pv Kontrolle / Steuerung Der Wärmepumpe
7 Steuerung und Betrieb E31: PV Kontrolle / Steuerung der Wärmepumpe Der Prozentanteil der T10 Eingangsspannung, ab dem die Wärmepumpe / der Kompressor anspringt. Wenn der Eingangswert höher als der Sollwert ist, startet die Wärmepumpe nach der in E32 definierten Zeit. Sobald die Pumpe im PV Modus angelaufen ist, wird der Kompressor für wenigstens 30 min laufen, um einen übermäßigen Verschleiß... -
Seite 29: E46: Maximale Wassertanktemperatur
E46: Maximale Wassertanktemperatur Um zu hohe Temperaturen im Wassertank zu vermeiden, wenn dieser mit einem Sonnenkollek- tor oder einer anderen Wärmequelle verbunden ist, kann die maximal zulässige Temperatur im Wassertank, unten (T8) eingestellt werden. Diese Einstellung wird im Menüpunkt E19 verwendet. Optionen: 40-70 °C Werkseinstellung: 60 °C E48: Interne Uhr Wochentag... - Seite 30 7 Steuerung und Betrieb E53: Beginn des Niedertarif Zeitraums - Werktage Die Uhrzeit, an dem der Niedertarif während der Werktage (1-5) beginnt, wird hier eingegeben. Optionen: 0-23 Stunden Werkseinstellung: 1 E54: Ende des Niedertarif Zeitraums - Werktage Die Uhrzeit, an dem der Niedertarif während der Werktage (1-5) endet, wird hier eingegeben. Optionen: 0-23 Stunden Werkseinstellung: 6 E55: Beginn des Niedertarif Zeitraums - Wochenende...
-
Seite 31: Sollwert- Tabelle
7.5 Sollwert- Tabelle Factory setting Date: Date: E0: Werkseinstellungen E2: T9 Temperatur- Sollwert E8: Anti-Legionellen Funktion E7: Anti-legionella – start time E8: Anti-legionella function E9: Betrieb in kalten Umgebungen AN/AUS E10: Betrieb bei niedrigen Umgebungstemperaturen E13: Temperatur der Fußbodenheizung E15: Hygrostat / Stopp System E16: Mindestluftdurchsatz: E17: Zwangsbetrieb AN E18: Anzahl der Stunden... -
Seite 32: Enteisungstabelle
7 Steuerung und Betrieb 7.6 Enteisungstabelle T5 vor Verdampfer °C T6 Verdampfer °C Die Enteisungsfunktion läuft nach der oben angegebenen Enteisungstabelle. Wenn die Tem- peratur T5 (vor Verdampfer) gleich einer Temperatur in der Tabelle ist, dann wird das Abtauen gestartet, wenn die entsprechende Temperatur T6 (Verdampfer) unter der Temperatur in der Tabelle liegt. -
Seite 33: Steuerung Der Warmwasser- Wärmepumpe Mit Optima 170
7.7.1 Steuerung der Warmwasser- Wärmepumpe mit Optima 170 Die Warmwasser-Wärmepumpe ist eine komplette Einheit mit einem 285-Liter Warmwasser- speicher, Ventilator, Wärmepumpe und einer vollständigen Automatisierung. Das Gerät wird ausschließlich zur Brauchwassererwärmung innerhalb der eingestellten Temperaturgrenzwerte verwendet. Zusatzfunktion für die Versorgung einer kleinen Bodenheizung oder für eine alterna- tive Wärmezufuhr ist im Alpha-InnoTec BWP 190 S / 307 S Modell verfügbar. -
Seite 34: Extra Heizkapazität
7 Steuerung und Betrieb 7.7.7 Extra Heizkapazität Wenn eine Situation entsteht, in der die Warmwasser-Wärmepumpe nicht in der Lage ist, genügend heißes Wasser zu liefern, ist es möglich, die eingebaute elektrische Tauchheizung zu aktivieren. Nun kann etwa doppelt so viel Wasser in der gleichen Zeit erhitzt werden. Es ist möglich, die Temperatur einzustellen, auf die die elektrische Tauchheizung das Wasser erhitzen soll. - Seite 35 Die Abbildungen zeigen typische Optionen für die Installation. PV Steuer- Layout zur Verwendung des Signals vom Solar PV Wandler. PV Steuer- Layout zur Verwendung des Signals vom Energiezähler.
-
Seite 36: Timer Funktion
7 Steuerung und Betrieb 7.7.9 Timer Funktion Die Timer Funktion umfasst eine 24 Stunden Uhr plus Wochentage (1-7). Zwei verschiedene Niedertarif Zeiträume können definiert werden, für Werktage und Wochenenden. Auch kann der Tag und die Zeit für die Anti-Legionellen Kontrolle eingestellt werden. 7.8 Sicherheitsfunktion 7.8.1 Hochdruckschalter Um sicherzustellen, dass der Kompressor nicht über seinen Betriebsbereich läuft, ist ein einge-... -
Seite 37: Wartung
8 Wartung Beachten Sie bitte die folgenden Punkte, um eine optimale Leistung zu erreichen. Ziehen Sie bevor das Gerät geöffnet wird, den Netzstecker und warten Sie, bis der Lüfter anhält. Prüfen Sie ein paar Tage nach der ersten Einrichtung und Inbetriebnahme die Wasserkreise auf Undichtigkeiten und eventuelle Verstopfung des Kondensatablaufs. -
Seite 38: Anode
8 Wartung 8.4.2 Anode Um Korrosion am emaillierten Warmwasserspeicher zu verhindern, wurde eine Magnesiuman- ode hinter der Frontplatte in der Oberen Hälfte des Wassertanks installiert. Die Anode hat je nach Wasserqualit eine Lebenserwartung von etwa 2-5 Jahren. Es wird empfohlen, jedes Jahr die Anode zu überprüfen. 1) Unterbrechen Sie die Stromversorgung oder ziehen Sie den Stecker der Stromversorgung. -
Seite 39: Demontage / Außerbetriebnahme
9 Demontage / Außerbetriebnahme Folgendes muss durchgeführt werden. • Trennen Sie die Einheit vom Stromnetz - d.h., die elektrischen Leitungen müssen entfernt werden. • Schließen Sie die Wasserzufuhr und setzen Sie einen Schlauch an das Ablassventil, damit das Wasser aus dem Wassertank in den nächsten Abfluss geführt wird. •... -
Seite 40: Fehlerbehebung
10 Fehlerbehebung 10.1 Die Wärmepumpe liefert kein warmes Wasser Prüfen Sie folgende Punkte: • Wird das System mit Strom versorgt? • Liegt Spannung an der Steckdose an? • Wurde die Wärmepumpe über den Temperatursensor T8 ausgeschaltet? • Liegt die Wassertemperatur >60 °C? •... -
Seite 41: Gewährleistungsbestimmungen
11 Gewährleistungsbestimmungen Sehr geehrter Kunde, Alpha-InnoTec produziert und liefert hochwertige, sorgsam überprüfte Produkte. Zur Instal- lation und Wartung dieser Produkte ist eine Genehmigung erforderlich. Die Verantwortung für die Auslegung, Lieferung, Installation und Inbetriebnahme liegt somit in der Verant- wortung des Installateurs. Daher verweisen wir auf die autorisierten Elektroheizungs- und Sanitärinstallateure in dem Land hinsichtlich der Installation, Verwendung und Umgang mit irgendwelchen Beschwerden. -
Seite 42: Konformitätserklärung
Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die Produkte • Warmwasser-Wärmepumpe BWP 307, BWP 307 S, BWP 190, BWP 190 S auf die sich die Erklärung bezieht, den Anforderungen der folgenden EC Richtlinien entsprechen: Restriction of Hazardous Substances (RoHS) / Reduzierung von Schadstoffen: 2011/65/EU Electromagnetic Compatibility (EMC) / Elektromagnetische Verträglichkeit: 2004/108/EC... -
Seite 43: Informationen Zu Produkt Und Installation
13 Informationen zu Produkt und Installation Installiertes Modell: Seriennummer: Zubehör: Installateure Rohrinstallation: Datum: Unternehmen / Firma: Name: Telefonnummer: Elektroinstallation Datum: Unternehmen / Firma: Name: Telefonnummer: Inbetriebnahme Datum: Unternehmen / Firma: Name: Telefonnummer:... - Seite 44 Schweiz AG Industriepark 6246 Altishofen info@alpha-innotec.ch www.alpha-innotec.ch...
