Steuerung Ventronik BWP

Brauchwarmwasser-Wärmepumpen werden mit der Steuerung
Ventronik BWP geliefert. Mit dieser können Betriebseinstellun-
gen problemlos vorgenommen werden.
Standardanzeige ist die Brauchwarmwassertemperatur.

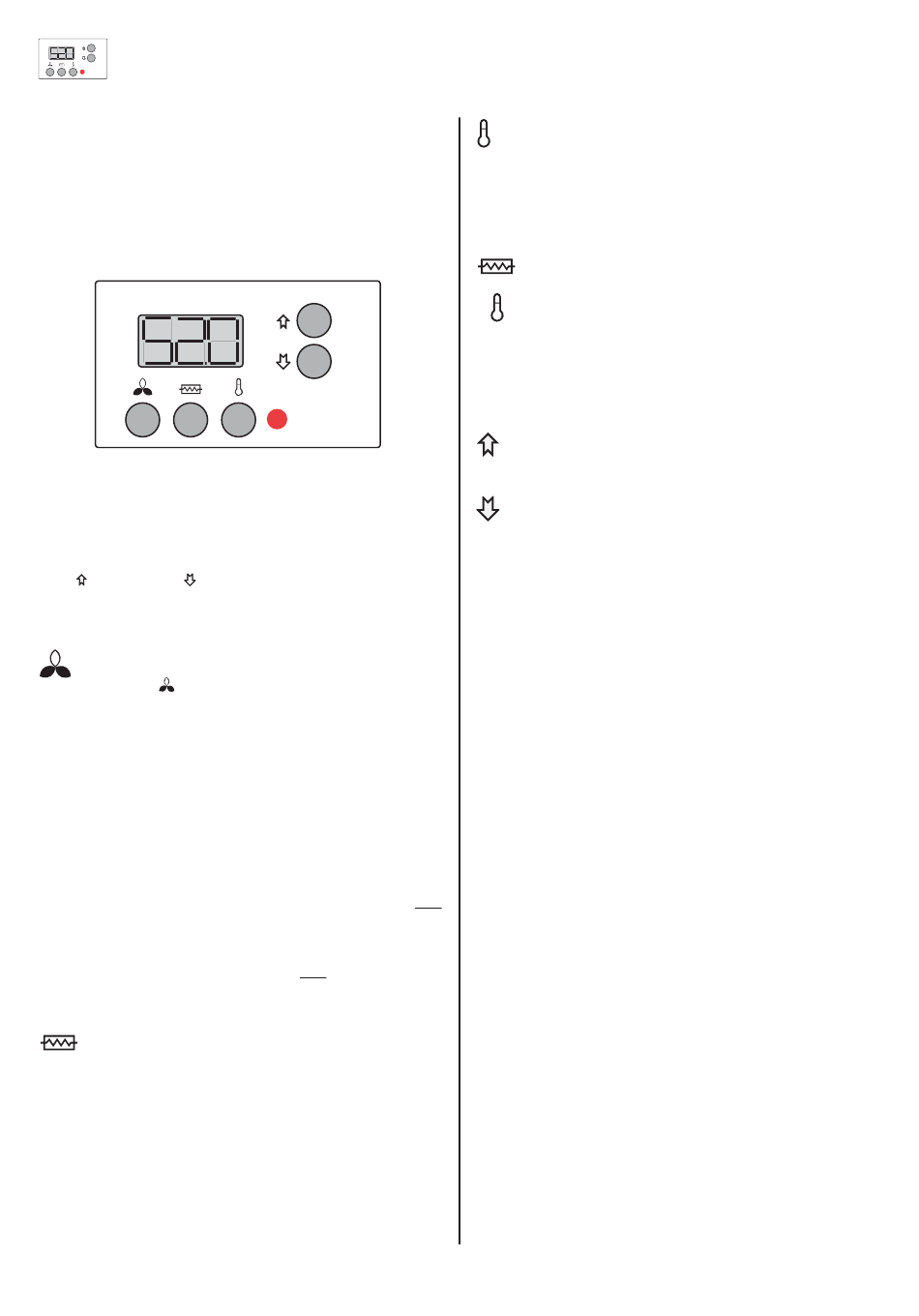

Bedientableau
Bedienmenü
Der Sollwert eines Menüpunktes wird angezeigt wenn
eine der drei unteren Tasten länger als 2 Sekunden gedrückt wird.
Ein Sollwert kann dann geändert werden, wenn dabei gleich-
zeitig (Pfeil auf) und
springt das Display wieder zur Anzeige der Brauchwarmwas-
ser-Temperatur zurück.
P1: Ventilator-(Betriebs-)Stufen einstellen
Die Taste gedrückt halten. Dann mit den Pfeiltasten
die gewünschte Stufe einstellen:
Standby (Stufe 0), Automatikbetrieb (Stufe 1), Ventila-
tor-Dauerbetrieb (Stufe 2) und timergesteuertem, kon-
stantem Betrieb umschalten (Stufe 3)
Stufe 0: Die Wärmepumpe ist jetzt ausgeschaltet, und
nur die Steuerung ist aktiv.
Stufe 1: Der Ventilator läuft nur, wenn Brauchwarm-
wasser erwärmt wird.
Stufe 2: Der Ventilator läuft immer, auch wenn kein
Brauchwarmwasser erwärmt wird (= Verdichter AUS).
Stufe 3 (Partybetrieb): Der Ventilator läuft in einer ein-
gestellten Zeit auch dann, wenn kein Brauchwarmwas-
ser erwärmt wird (= Verdichter AUS).
Werkseinstellung: Stufe 1
P2: E- Heizpatrone EIN
E- Heizpatrone drücken
Die Wärmepumpen werden zusätzlich mit einer E-
Heizpatrone für die Erwärmung des Brauchwarmwas-
sers geliefert. Mit diesem Druckschalter kann man das
Signal für die Einschaltung der E-Heizpatrone geben,
falls Bedarf dafür besteht.
Wenn der Sollwert auf 1 eingestellt wird, schaltet sich
die E-Heizpatrone bei Bedarf ein.
Ist der Sollwert auf 0 eingestellt, schaltet sich die E-
Heizpatrone nicht ein, selbst wenn Bedarf besteht.
Werkseinstellung: 0
16
(Pfeil ab) gedrückt wird. Anschließend
-
Technische Änderungen vorbehalten
P3: Betriebsthermostat
Betriebsthermostat
Die gewünschte Temperatur des Brauchwarmwassers,
das von der Wärmepumpe erwärmt wird, ist zwischen 0
bis 55 °C einstellbar.
Werkseinstellung: 52,0°C
P5: E-Heizpatrone
E-Heizpatrone + Betriebsthermostat drücken
+
Die gewünschte Brauchwarmwassertemperatur ist
zwischen 0-65° einstellbar. Die E-Heizpatrone erwärmt
nur die obere Hälfte des Speichers, wogegen die
Wärmepumpe weiterhin den unteren Teil des Behälters
erwärmt.
Werkseinstellung: 50,0°C
Display Anzeige
Im Display kann man folgende Temperaturen
ablesen.
T4: nicht belegt
T5: Vor Verdampfer
T6: Verdampfer
T7: Brauchwarmwasser oben
T8: Brauchwarmwasser unten
T9: Sonnenkollektor (Zubehör)
Tasten drücken, auf T5 etc. einstellen und loslassen,
nach ca. 2 Sek. erscheint der gewünschte Wert. Die
Lage der Fühler T5 - T9 ist auf dem Kälte- / Hydraulikplan
ersichtlich.

Funktionsbeschreibung

Auf dem Kälte- und Hydraulikplan wird die Anordnung der Füh-
ler gezeigt, und auf der Steuerungsplatine sind die Relaisaus-
gänge sowie die übrigen Ausgänge für den Anschluss von Ven-
tilator und Bedientableau gezeigt.
Wassererwärmung:
Wenn warmes Brauchwarmwasser entnommen wird, wird im
Speicher kaltes Wasser am Boden des Speichers nachge-
füllt. Ein Fühler misst die Bodentemperatur des Speichers und
schaltet den Verdichter ein, wenn die Temperatur 5°C unter die
eingestellte Temperatur gefallen ist. Wenn das Wasser auf die
eingestellte Temperatur erwärmt worden ist, schaltet sich der
Verdichter wieder ab. Gleichzeitig mit dem Betrieb des Verdich-
ters läuft der Ventilator und schickt Luft durch den Verdampfer.
Ventilatorbetrieb:
Der Ventilator kann so eingestellt werden, dass er kontinuierlich
läuft, selbst wenn der Verdichter ausgeschaltet worden ist, in-
dem Stufe 2 oder Stufe 3 gewählt wird. Dies wird angewendet,
wenn die BWP 310 als Abluft-Wärmepumpe für die Nassräume
der Wohnung eingesetzt wird.
-
