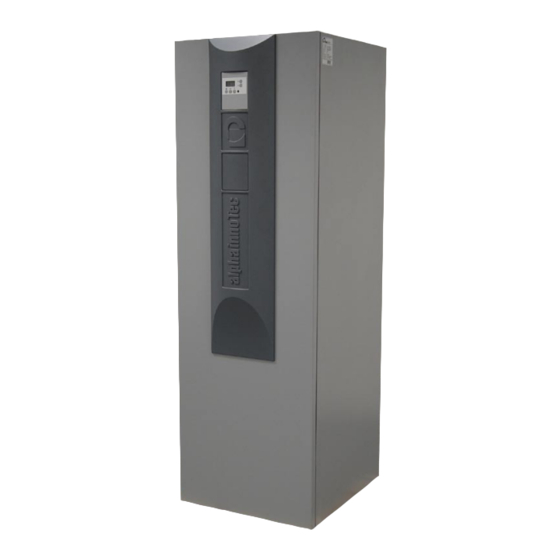

alpha innotec BWP 310 Betriebsanleitung

Brauchwarmwasser-wärmepumpe

Werbung

Alpha-InnoTec GmbH
Industriestrasse 3, D-95359 Kasendorf
Tel.: 09228 99060
Fax.: 09228 990629
www.alpha-innotec.de
e-mail:info@alpha-innotec.de

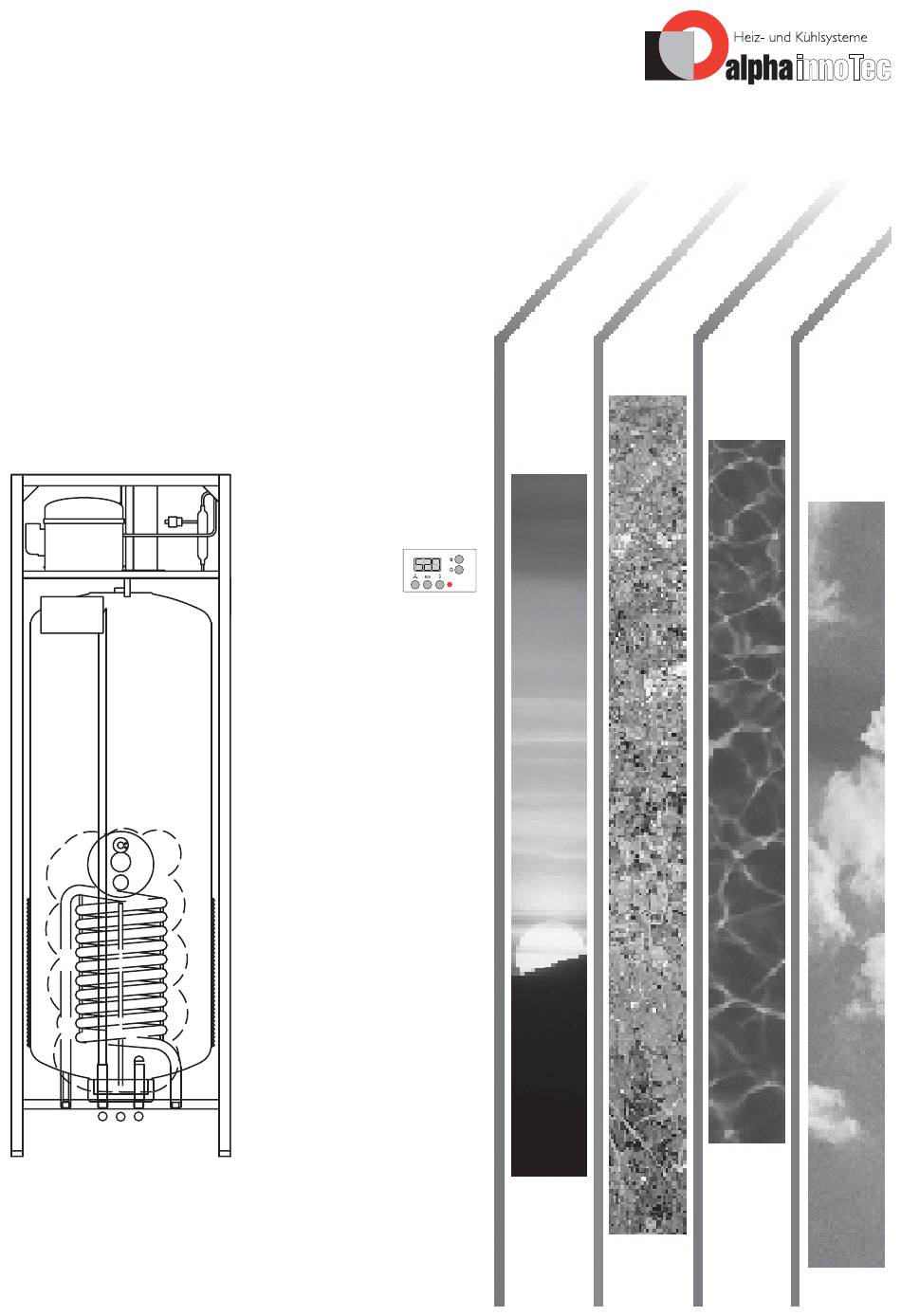

BETRIEBSANLEITUNG
mit Geräteinformation
Brauchwarmwasser-Wärmepumpe
Diese Betriebsanleitung ist Bestandteil des Lieferumfanges und muss
dem Nutzer der Anlage ausgehändigt werden.
Bitte sorgfälltig aufbewahren und falls notwendig dem autorisierten
Kundendienst vorlegen.
830130/150111
BWP 310
mit Steuerung
Ventronik BWP
- Technische Änderungen vorbehalten -
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für alpha innotec BWP 310

  • Seite 1 Tel.: 09228 99060 Fax.: 09228 990629 www.alpha-innotec.de e-mail:info@alpha-innotec.de BETRIEBSANLEITUNG mit Geräteinformation Brauchwarmwasser-Wärmepumpe BWP 310 mit Steuerung Ventronik BWP Diese Betriebsanleitung ist Bestandteil des Lieferumfanges und muss dem Nutzer der Anlage ausgehändigt werden. Bitte sorgfälltig aufbewahren und falls notwendig dem autorisierten Kundendienst vorlegen.
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Produktbeschreibung Lieferumfang / Zubehör Vorschriften / Sicherheitshinweise Transport / Aufstellung Anschlüsse Inbetriebnahme Wartung / Instandhaltung Störung / Fehlersuche Umwelt Kältekreislauf Hydraulische Anbindung Leistung / Konstruktion Technische Daten Steuerung Ventronik BWP Anschlussdiagramm EG-Konformitätserklärung Garantiebedingungen Technische Änderungen vorbehalten 830130/150111...
  • Seite 3: Produktbeschreibung

    Temperatureinsatzgrenzen. Kiemenblech, Betriebsanleitung mit Geräteinformation beigelegt. Beschreibung der Brauchwarmwasser-Wärmepumpe Die BWP 310 ist ein anschlussfertiges Heizgerät und be- steht im Wesentlichen aus dem Gehäuse, den Komponen- Zubehör ten des Kältemittel-, Luft- und Wasserkreislaufes sowie al- len für den automatischen Betrieb erforderlichen Steuer-, ●...
  • Seite 4: Vorschriften / Sicherheitshinweise

    Schweissen usw.) ist Vorsorge gegen Brand zu treffen. ● Die Unfallverhütungsvorschriften nach (VBG 20) sind zu beachten. ● Bei Arbeiten an der BWP 310 ist diese immer span- nungsfrei zu schalten (Netzstecker ziehen). ● Beim elektrotechnischen Anschluss der BWP 310 sind die entsprechenden VDE und EN- Normen einzuhalten.
  • Seite 5: Transport / Aufstellung

    –20 bis +70°C zulässig. Transport mit Gabelstapler Anschluss der Wasserleitungen Für den Transport muss die BWP 310 auf der Palette mon- Die Leitungsnennweiten für die bauseitige Installation sind tiert bleiben. Die Hubgeschwindigkeit ist klein zu halten. unter Berücksichtigung des verfügbaren Wasserdruckes Bedingt durch die Kopfl...
  • Seite 6: Anschlüsse

    Durch die Abkühlung der Luft im Verdampfer wird Kon- Bei Einsatz der Luftkanalanschlussstutzen (Zubehör) denswasser abgeschieden. Der Kondensatablauf (15 mm muss der Gehäusedeckel der BWP 310 gelöst werden (20 Innendurchmesser) an der Rückseite der Wärmepumpe ist Stück Kreuzschlitzschrauben). Danach kann der Luftka- mit Kunststoffrohren von der Wärmepumpe wegzuführen...
  • Seite 7 BWP 310 Anschlüsse An der Rückseite unter der Wärmepumpe befi nden sich die Wasseranschlüsse: Kondensatschlauch Kaltwasser- Brauch- Brauchwarm- Eintritt warmwasser- wasser-Austritt zirkulation Mittig an der Vorderseite, unter Frontblende: Heizstab + Fühler + Opferanode Fühler/ Opferanode Heizstab Tauchhülse 830130/150111 - Technische Änderungen vorbehalten -...
  • Seite 8: Inbetriebnahme

    Hinweise für sparsamen Energieverbrauch Die Quetschverschraubungen an den Trinkwas- Um eine hohe Leistungszahl und niedrige Standverluste seranschlüssen der Brauchwarmwasser-Wär- zu erzielen, sollte die BWP 310 normalerweise nicht über mepumpe müssen nach Inbetriebnahme auf 45 °C betrieben werden. Dichtheit geprüft werden! Nur im Ausnahmefall Temperaturregler auf höhere Werte...
  • Seite 9: Wartung / Instandhaltung

    BWP 310 Wartung / Instandhaltung Um einen optimalen Betrieb der BWP310 zu gewährleis- Kondensatwanne und Kondensatablauf: ten, sind folgende Punkte zu befolgen: Gleichzeitig mit der Reinigung des Ventilators muss die Kondensatwanne von Schmutz gereinigt werden. Füllen Vor Öffnung der Brauchwarmwasser-Wärme-...
  • Seite 10: Störung / Fehlersuche

    BWP 310 Störung / Fehlersuche Die Wärmepumpe läuft nicht! Sicherheitseinrichtungen Die Brauchwarmwasser-Wärmepumpe ist mit folgenden Bitte überprüfen Sie ob: Sicherheitseinrichtungen ausgerüstet: ● der Stecker eingesteckt ist? Hochdruckbegrenzer (HD) ● an der Steckdose Spannung anliegt? Der Hochdruckbegrenzer schützt die Wärmepumpe vor ●...
  • Seite 11: Ausserbetriebnahme

    BWP 310 Umwelt Ausserbetriebnahme Umweltrelevante Anforderungen Bei Instandsetzung oder Ausserbetriebsetzung der BWP Auszuführende Tätigkeiten: 310 sind die umweltrelevanten Anforderungen in Bezug auf Rückgewinnung, Wiederverwendung und Entsorgung ● Brauchwarmwasser-Wärmepumpe von Betriebsstoffen und Bauteilen gemäss DIN EN 378 spannungsfrei schalten einzuhalten. ● Trinkwasserleitung komplett absperren (TKW, TWW, TZW) und den Brauchwarmwasser- speicher vollständig entleeren.
  • Seite 12: Kältekreislauf

    BWP 310 Kälte- / Hydraulikplan Verdampfer Luft Luft Hochdruckpressostat Brauchwarm- Sonnenkollektor/ wasserspeicher Holzkessel Verdichter T5: Vor Verdampfer Verflüssiger T6: Verdampfer am Speicher T7: Speicher oben T8: Speicher unten T9: Sonnenkollektor (Zubehör) Wasserwärme -tauscher Technische Änderungen vorbehalten 830130/150111...
  • Seite 13: Hydraulische Anbindung

    BWP 310 Hydraulische Anbindung Heizkreis Brauchwarmwasser- Wärmepumpe Heizungspumpe Heizkessel Entlüftung Boilerladepumpe Fühlerleitung Entleerung Kaltwasseranschluss TKW nach DIN 1988 Ventil an tiefster Stelle für Entleerung Behälter 1: Absperrventil 2: Druckminderventil 3: Prüfventil 4: Rückflussverhinderer 5: Manometeranschlussstutzen 6: Entleerungsventil 7: Membran Sicherheitsventil, Abblasedruck 6,0 bar Trinkwasserfilter gem.
  • Seite 14: Leistung / Konstruktion

    BWP 310 Leistung Die BWP 310 kann innerhalb von 24 Stunden ein Brauchwarm- wasservolumen von etwa 380 Liter auf 55°C erwärmen. Dabei ist die tatsächliche Menge abhängig von der Wärmequellentemperatur, der Eintrittstemperatur des Frischwas- sers, sowie die Art der Entnahme. Eine zusätzliche integrierte Elektroheizpatrone mit einer Leistung von 1kW kann zur Spit- zenabdeckung zugeschaltet werden.
  • Seite 15: Technische Daten

    BWP 310 Technische Daten Konformität Aufstellung Innen Schutzart Ventilator IP 44 Masse (H x B x T) excl. Stutzen 1870 x 600 x 664 Gewicht ohne Wasser / Gewicht mit Wasser 210 kg / 500 kg Elektrischer Anschluss, Kabel + Schuko-Stecker 2m lang...
  • Seite 16: Steuerung Ventronik Bwp

    Ist der Sollwert auf 0 eingestellt, schaltet sich die E- dem Stufe 2 oder Stufe 3 gewählt wird. Dies wird angewendet, Heizpatrone nicht ein, selbst wenn Bedarf besteht. wenn die BWP 310 als Abluft-Wärmepumpe für die Nassräume Werkseinstellung: 0 der Wohnung eingesetzt wird.
  • Seite 17: Änderung Von Betriebsdaten

    Steuerung Ventronik BWP Hochdruckpressostat: Beschreibung der Menüpunkte Um sicherzustellen, dass der Verdichter nicht über seinen An- wendungsbereich hinaus läuft, ist ein Hochdruckpressostat ein- E0: Werkseinstellung gebaut, der bei zu hohem Druck abschaltet. Der Reset-Druck- Wurden die Sollwerte so eingestellt, dass die Anlage nicht wie schalter wird manuell betätigt, wenn die Ursache für die Störung erwartet läuft, und die Ursache nicht zu fi...
  • Seite 18 Steuerung Ventronik BWP E20: Holzkessel/Sonnenkollektor Hysterese E45: dTluft-Soll Ist ein Holzkessel bzw. Sonnenkollektor eingebunden, kann man Hier wird die niedrigste Abkühlung der Luft gewählt, die bei der einstellen, bei welchem Temperaturunterschied zwischen der Erwärmung des Wassers gewünscht wird. Die Steuerung regelt Wassertemperatur des Sonnenkollektors und dem Betriebsther- die Geschwindigkeit des Ventilators, so dass die Luft auf genau mostat des Brauchwarmwasserbehälters die Ladepumpe des...
  • Seite 19: Anschlussdiagramm

    BWP 310 Anschluss-Diagramm Zubehör Verdampfer Verdampfer (Version 230 V AC) 830130/150111 - Technische Änderungen vorbehalten -...
  • Seite 20: Eg-Konformitätserklärung

    BWP 310 EG-Konformitätserklärung Der Unterzeichnete bestätigt, daß das (die) nachfolgend bezeichnete(n) Gerät(e) in der von uns in Verkehr gebrachten Ausführung die Anforderungen der harmonisierten EG-Richtlinien, EG- Sicherheitsstandards und produktspezifischen EG-Standards erfüllt. Bei einer nicht mit uns abgestimmten Änderung des (der) Gerät(e)s verliert diese Erklärung ihre Gültigkeit...
  • Seite 21: Allgemeine Geschäftsbedingungen

    Allgemeine Geschäftsbedingungen Gültig für Deutschland und Österreich, Stand Januar 2003 (1) Allgemeines von Waren (z.B. Verbindung, Verarbeitung), an denen uns Eigentumsrechte zustehen, tritt der Kunde schon jetzt zur Sicherung an uns ab. Wir nehmen diese Abtretung hiermit Unsere Angebote, Lieferungen und sonstigen Leistungen erfolgen ausschliesslich auf- grund dieser Geschäftsbedingungen.
  • Seite 22: Liefer- Und Garantiebedingungen Ait Schweiz

    Liefer- und Garantiebedingungen AIT Schweiz Gültig für die Schweiz Stand März 2002 1. Allgemeines der Besteller zu tragen, wenn sie durch seine Sonderwünsche (Express, spezielle Ankunftszeiten usw.) verursacht werden. Für alle Lieferungen des Lieferanten sind nachstehende Bedingungen gültig, die durch die Auftragserteilung als anerkannt gelten. Abweichungen Für Kleinlieferungen von Zubehör- und Ersatzteilen wird ein sind nur rechtswirksam, wenn sie vom Lieferanten schriftlich bestätigt angemessener Kleinmengenzuschlag erhoben...
  • Seite 23 830130/150111 - Technische Änderungen vorbehalten -...
  • Seite 24: Alpha-Innotec Und Seine Partner

    Die Zukunft der Wärmepumpen Alpha-InnoTec alpha und seine Partner Zertifizierte Qualität! DEUTSCHLAND Alpha-InnoTec GmbH Industriestrasse 3 D-95359 Kasendorf Tel.: +49 (0) 9228 9906 0 Service: +49 (0) 171 - 266 33 26 Fax: +49 (0) 9228 9906 29 e-Mail: info@alpha-innotec.com www.alpha-innotec.com ÖSTERREICH ÖSTERREICH...
