7.3.1 Funktionsbeschreibung des Xesar-Zylinders

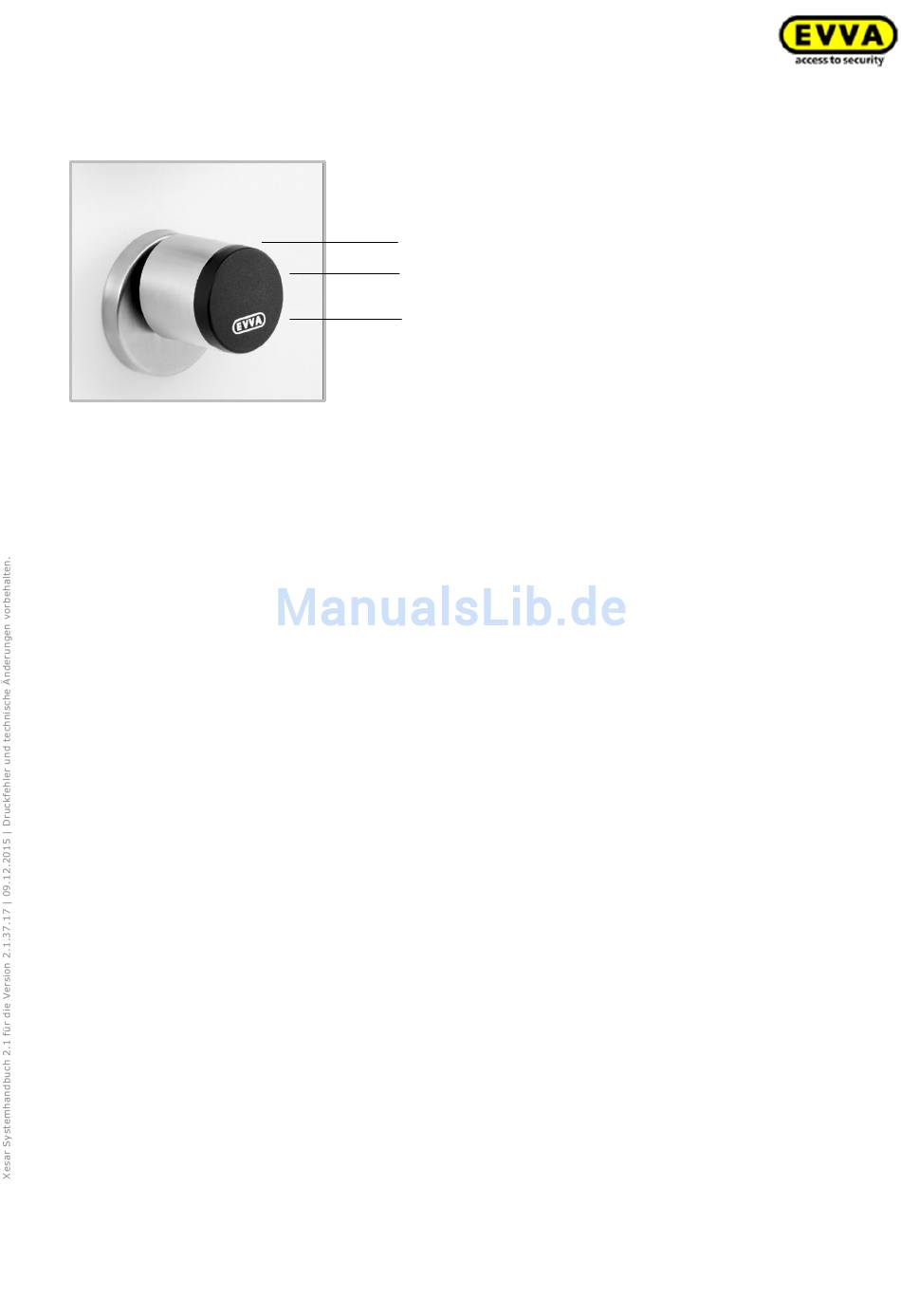

Abbildung 20: Xesar-Knauf (Symbolfoto)

Optische und akustische Signalisierung
Der Xesar-Zylinder signalisiert Ereignisse sowohl akustisch als auch optisch. Hier-
für befindet sich eine LED an der Kante der Leseeinheit des Xesar-Zylinders. Eine
Auflistung aller möglichen Ereignisse finden Sie im Kapitel: Ereignissignalisie-
rung der Xesar-Zutrittskomponenten.
Lesebereich
Der Sensor der Leseeinheit befindet sich in der Kunststoffkappe des Xesar-
Zylinderknaufes zwischen dem EVVA-Logo und der LED.
Verbindungsstecker (Synchronisation, Update, Notstromversor-
gung)
Der Xesar-Zylinder verfügt über einen Verbindungsstecker, welcher sich unter der
Stecker-Abdeckung (EVVA-Logo) verbirgt. Sie erreichen den Verbindungsstecker,
indem Sie das EVVA-Logo auf der linken Seite des Schriftzugs (beim Buchstaben
E) leicht mit dem Finger nach innen drücken und auf der rechten Seite (beim
Buchstaben A) vorklappen.
Der Verbindungsstecker dient sowohl der Synchronisation mittels Xesar-Tablet als
auch der Notstromversorgung mittels optionalem Notstromgerät.
Verschließen Sie nach Gebrauch die Stecker-Abdeckung (EVVA-Logo) wieder sorg-
fältig, um den Stecker vor dem Eintritt von Staub und Feuchtigkeit zu schützen.
Verwenden Sie hierfür keine spitzen Gegenstände, um mögliche Beschädigungen
zu vermeiden.
Optische Signalisierung
Leseeinheit
Verbindungsstecker
