Sie befinden sich nun auf der Konfigurationsseite des Xesar-Netzwerkadapters.
Die weißen Felder sollen – wie in der Maske abgebildet – ausgefüllt sein.
Die gelb markierten Felder sind wie folgt zu konfigurieren:
Die IP address (IP-Adresse) definiert die IP-Adresse des Xesar-Netzwerkadapters.
Bitte beachten Sie, wenn Sie diese Adresse ändern und auf Update klicken (oder mittels
der ENTER-Taste bestätigen), kann der Netzwerkadapter nur noch über diese Adresse auf-
gerufen und konfiguriert werden.
Bei den bis zu 14 in einer Anlage möglichen Xesar-Netzwerkadaptern müssen Sie bis zu 14
verschiedene IP-Adressen wählen.
Kontrollieren Sie dabei auch die Netzwerkeinstellung des PCs und beachten Sie den gülti-
gen IP-Adressbereich ihres Netzwerks.
Die Subnet mask (Subnetzmaske) definiert das verwendete Subnetz.
Der Device Name (Gerätename) kann frei konfiguriert werden hat jedoch keinen Einfluss
auf die Funktion des Gerätes.
Das Login password (Login Passwort) schränkt den Zugang zur Konfigurationsseite des
Gerätes ein. Standardmäßig ist kein Passwort vergeben.

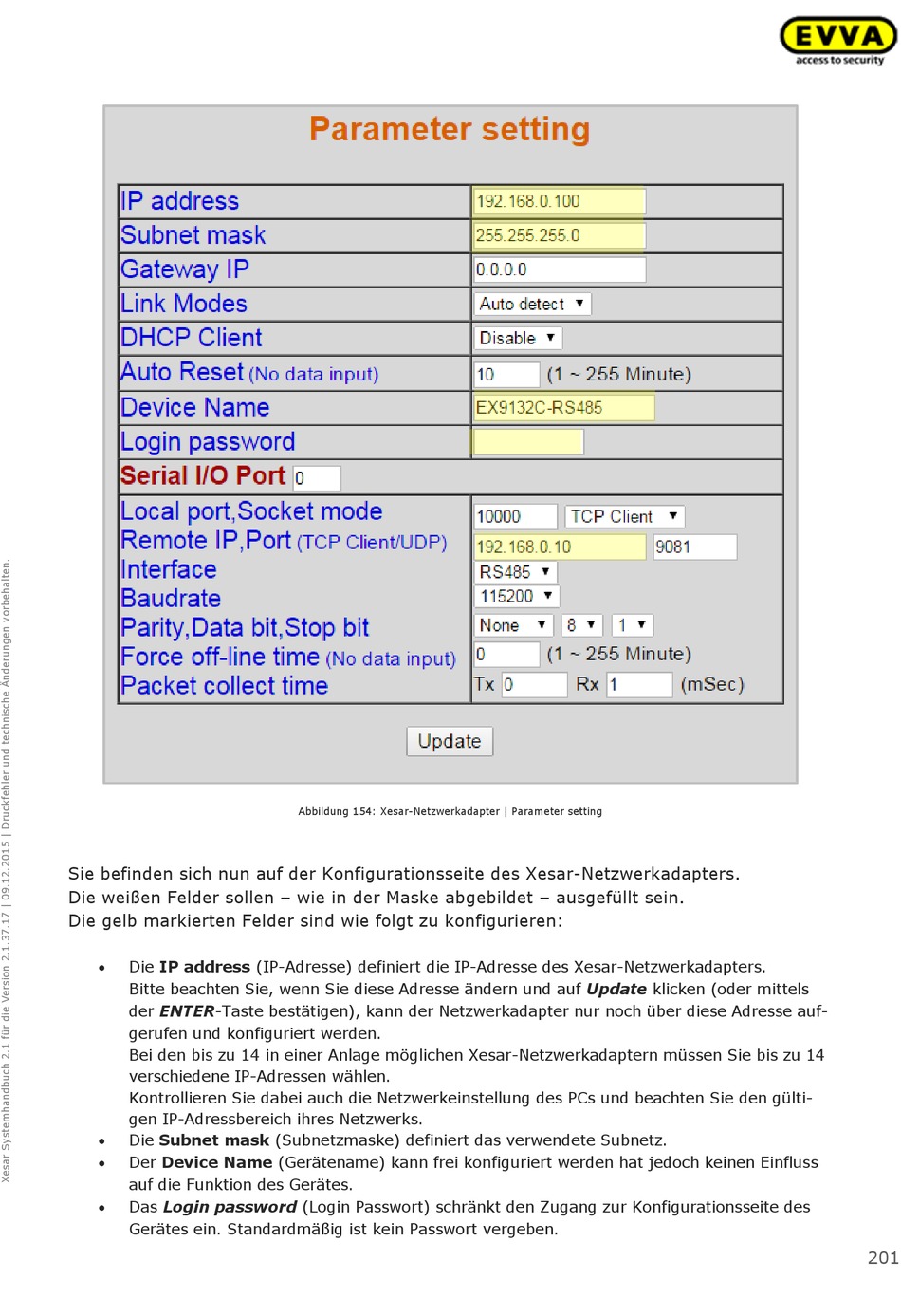

Abbildung 154: Xesar-Netzwerkadapter | Parameter setting
201
