7.2.1 Funktionsbeschreibung des Xesar-Drückers

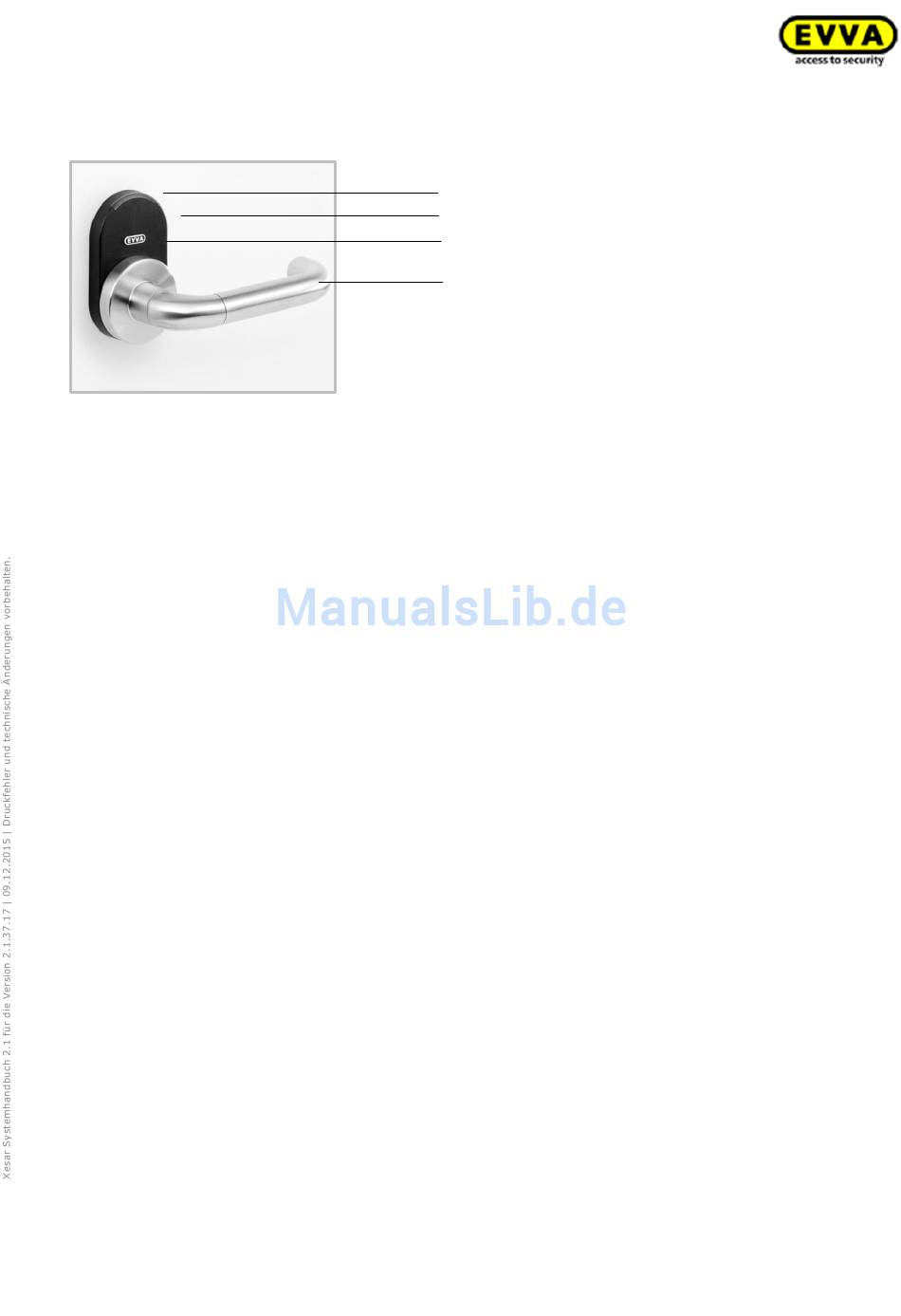

Abbildung 18: Xesar-Drücker (Symbolfoto)
Optische und akustische Signalisierung
Der Xesar-Drücker signalisiert Ereignisse sowohl akustisch als auch optisch. Hier-
für befindet sich eine LED an der oberen Kante der Leseeinheit des Xesar-
Drückers. Eine Auflistung sämtlicher Signalisierungen finden Sie im Kapitel: Er-
eignissignalisierung der Xesar-Zutrittskomponenten.

Der Lesebereich

Der Sensor der Leseeinheit befindet sich an der Außenseite des Xesar-Drückers
zwischen dem Verbindungsstecker (EVVA-Logo) und der LED.
Verbindungsstecker (Synchronisation, Update, Notstromversor-
gung)
Der Xesar-Drücker verfügt über einen Verbindungsstecker, welcher sich unter der
Stecker-Abdeckung (EVVA-Logo) verbirgt. Sie erreichen den Verbindungsstecker,
indem Sie das EVVA-Logo auf der linken Seite des Schriftzugs (beim Buchstaben
E) leicht mit dem Finger nach innen drücken und auf der rechten Seite (beim
Buchstaben A) vorklappen.
Der Verbindungsstecker dient sowohl der Synchronisation mittels Xesar-Tablet als
auch der Notstromversorgung mittels optionalem Notstromgerät.
Verschließen Sie nach Gebrauch die Stecker-Abdeckung (EVVA-Logo) wieder sorg-
fältig, um den Stecker vor dem Eintritt von Staub und Feuchtigkeit zu schützen.
Verwenden Sie hierfür keine spitzen Gegenstände, um mögliche Beschädigungen
zu vermeiden.
Optische Signalisierung
Leseeinheit
Verbindungsstecker
Drücker mit Batterie-
fach
