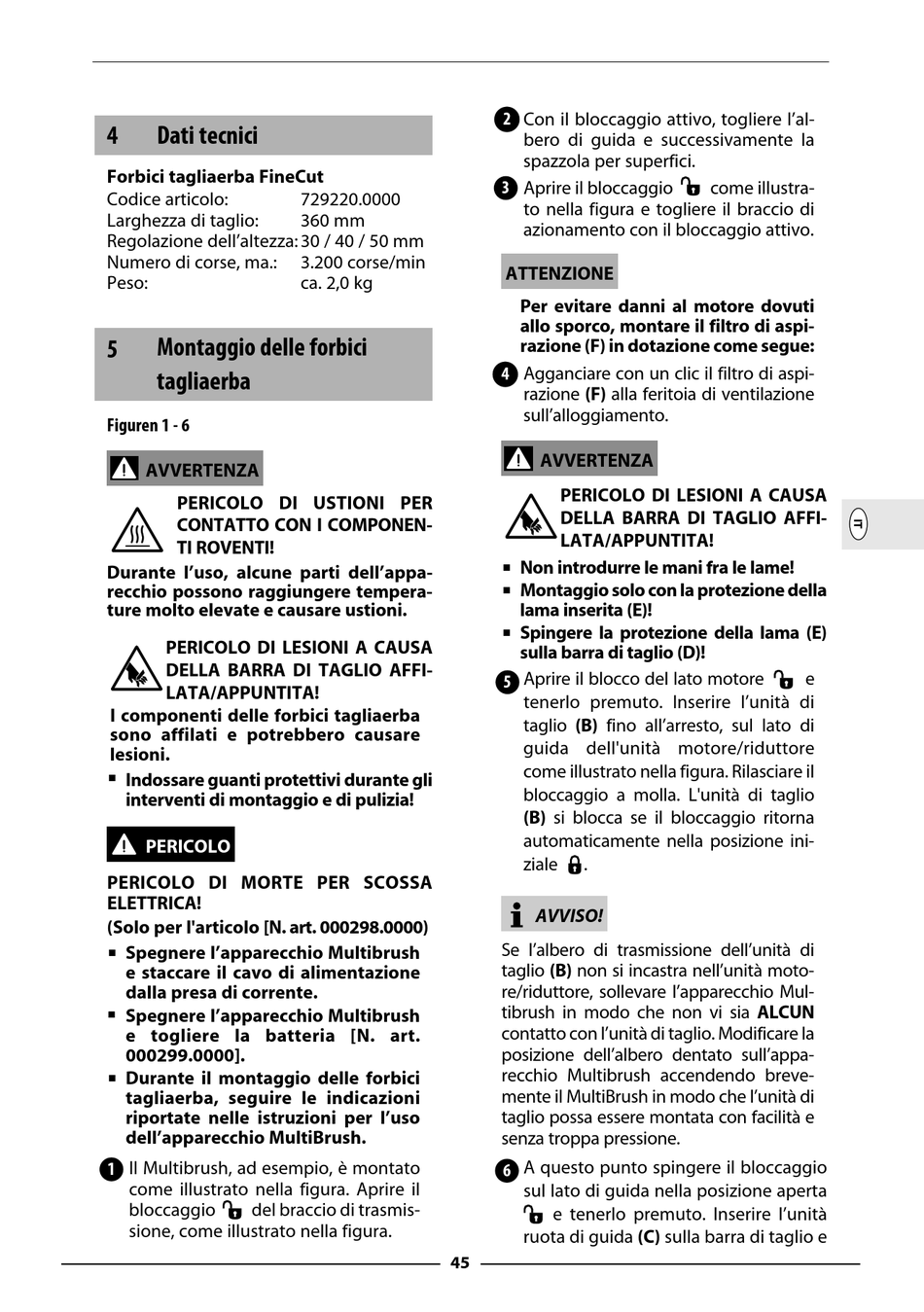

Dati Tecnici - Gloria FINECUT Betriebsanleitung

4

Dati tecnici

Forbici tagliaerba FineCut
Codice articolo:
Larghezza di taglio:
Regolazione dell'altezza: 30 / 40 / 50 mm
Numero di corse, ma.:
Peso:
Montaggio delle forbici
5
tagliaerba
Figuren 1 - 6
AVVERTENZA
PERICOLO DI USTIONI PER
CONTATTO CON I COMPONEN-
TI ROVENTI!
Durante l'uso, alcune parti dell'appa-
recchio possono raggiungere tempera-
ture molto elevate e causare ustioni.
PERICOLO DI LESIONI A CAUSA
DELLA BARRA DI TAGLIO AFFI-
LATA/APPUNTITA!
I componenti delle forbici tagliaerba
sono affilati e potrebbero causare
lesioni.

Indossare guanti protettivi durante gli
interventi di montaggio e di pulizia!
PERICOLO
PERICOLO DI MORTE PER SCOSSA
ELETTRICA!
(Solo per l'articolo [N. art. 000298.0000)

Spegnere l'apparecchio Multibrush
e staccare il cavo di alimentazione
dalla presa di corrente.
 Spegnere l'apparecchio Multibrush
e togliere la batteria [N. art.
000299.0000].

Durante il montaggio delle forbici
tagliaerba, seguire le indicazioni
riportate nelle istruzioni per l'uso
dell'apparecchio MultiBrush.
Il Multibrush, ad esempio, è montato
1
come illustrato nella figura. Aprire il
bloccaggio del braccio di trasmis-
sione, come illustrato nella figura.
729220.0000
360 mm
3.200 corse/min
ca. 2,0 kg
45
Con il bloccaggio attivo, togliere l'al-
2
bero di guida e successivamente la
spazzola per superfici.
Aprire il bloccaggio
3
to nella figura e togliere il braccio di
azionamento con il bloccaggio attivo.
ATTENZIONE
Per evitare danni al motore dovuti
allo sporco, montare il filtro di aspi-
razione (F) in dotazione come segue:
Agganciare con un clic il filtro di aspi-
4
razione (F) alla feritoia di ventilazione
sull'alloggiamento.
AVVERTENZA
PERICOLO DI LESIONI A CAUSA
DELLA BARRA DI TAGLIO AFFI-
LATA/APPUNTITA!

Non introdurre le mani fra le lame!

Montaggio solo con la protezione della
lama inserita (E)!

Spingere la protezione della lama (E)
sulla barra di taglio (D)!
Aprire il blocco del lato motore
5
tenerlo premuto. Inserire l'unità di
taglio (B) fino all'arresto, sul lato di
guida dell'unità motore/riduttore
come illustrato nella figura. Rilasciare il
bloccaggio a molla. L'unità di taglio
(B) si blocca se il bloccaggio ritorna
automaticamente nella posizione ini-
ziale .
AVVISO!
Se l'albero di trasmissione dell'unità di
taglio (B) non si incastra nell'unità moto-
re/riduttore, sollevare l'apparecchio Mul-
tibrush in modo che non vi sia ALCUN
contatto con l'unità di taglio. Modificare la
posizione dell'albero dentato sull'appa-
recchio Multibrush accendendo breve-
mente il MultiBrush in modo che l'unità di
taglio possa essere montata con facilità e
senza troppa pressione.
A questo punto spingere il bloccaggio
6
sul lato di guida nella posizione aperta
e tenerlo premuto. Inserire l'unità
ruota di guida (C) sulla barra di taglio e
come illustra-
e
