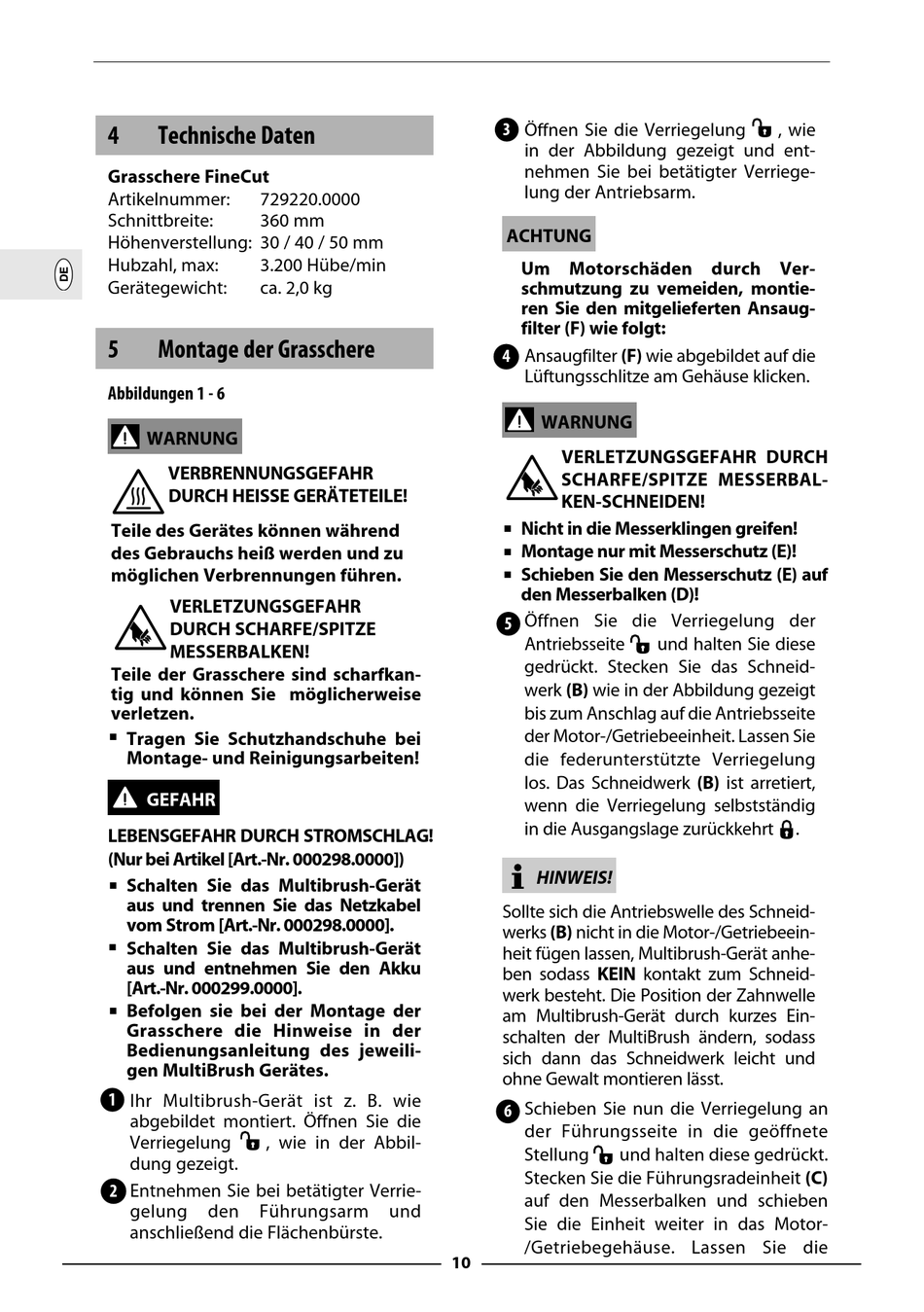

4

Technische Daten

Grasschere FineCut
Artikelnummer:
729220.0000
Schnittbreite:
360 mm
Höhenverstellung: 30 / 40 / 50 mm
Hubzahl, max:
3.200 Hübe/min
Gerätegewicht:
ca. 2,0 kg
5

Montage der Grasschere

Abbildungen 1 - 6
WARNUNG
VERBRENNUNGSGEFAHR
DURCH HEISSE GERÄTETEILE!
Teile des Gerätes können während
des Gebrauchs heiß werden und zu
möglichen Verbrennungen führen.
VERLETZUNGSGEFAHR
DURCH SCHARFE/SPITZE
MESSERBALKEN!
Teile der Grasschere sind scharfkan-
tig und können Sie möglicherweise
verletzen.
Tragen Sie Schutzhandschuhe bei
Montage- und Reinigungsarbeiten!
GEFAHR
LEBENSGEFAHR DURCH STROMSCHLAG!
(Nur bei Artikel [Art.-Nr. 000298.0000])
Schalten Sie das Multibrush-Gerät
aus und trennen Sie das Netzkabel
vom Strom [Art.-Nr. 000298.0000].
 Schalten Sie das Multibrush-Gerät
aus und entnehmen Sie den Akku
[Art.-Nr. 000299.0000].
Befolgen sie bei der Montage der
Grasschere die Hinweise in der
Bedienungsanleitung des jeweili-
gen MultiBrush Gerätes.
Ihr Multibrush-Gerät ist z. B. wie
1
abgebildet montiert. Öffnen Sie die
Verriegelung
, wie in der Abbil-
dung gezeigt.
Entnehmen Sie bei betätigter Verrie-
2
gelung
den
Führungsarm
anschließend die Flächenbürste.
Öffnen Sie die Verriegelung
3
in der Abbildung gezeigt und ent-
nehmen Sie bei betätigter Verriege-
lung der Antriebsarm.
ACHTUNG
Um Motorschäden durch Ver-
schmutzung zu vemeiden, montie-
ren Sie den mitgelieferten Ansaug-
filter (F) wie folgt:
Ansaugfilter (F) wie abgebildet auf die
4
Lüftungsschlitze am Gehäuse klicken.
WARNUNG
VERLETZUNGSGEFAHR DURCH
SCHARFE/SPITZE MESSERBAL-
KEN-SCHNEIDEN!
Nicht in die Messerklingen greifen!
Montage nur mit Messerschutz (E)!
Schieben Sie den Messerschutz (E) auf
den Messerbalken (D)!
Öffnen Sie die Verriegelung der
5
Antriebsseite
gedrückt. Stecken Sie das Schneid-
werk (B) wie in der Abbildung gezeigt
bis zum Anschlag auf die Antriebsseite
der Motor-/Getriebeeinheit. Lassen Sie
die federunterstützte Verriegelung
los. Das Schneidwerk (B) ist arretiert,
wenn die Verriegelung selbstständig
in die Ausgangslage zurückkehrt
HINWEIS!
Sollte sich die Antriebswelle des Schneid-
werks (B) nicht in die Motor-/Getriebeein-
heit fügen lassen, Multibrush-Gerät anhe-
ben sodass KEIN kontakt zum Schneid-
werk besteht. Die Position der Zahnwelle
am Multibrush-Gerät durch kurzes Ein-
schalten der MultiBrush ändern, sodass
sich dann das Schneidwerk leicht und
ohne Gewalt montieren lässt.
Schieben Sie nun die Verriegelung an
6
der Führungsseite in die geöffnete
Stellung
Stecken Sie die Führungsradeinheit (C)
auf den Messerbalken und schieben
und
Sie die Einheit weiter in das Motor-
/Getriebegehäuse. Lassen Sie die
10
, wie
und halten Sie diese
und halten diese gedrückt.
.
