4.4.1 Einsetzen der Spule und Einfädeln des Spulenfadens (Fig. 9)
Wenn man durch Drehen am Handrad den Nadelhebel in seine höchste Stellung dreht,
kann man die Spule (1) herausnehmen und wieder einsetzen. Man klappt die
Spulenhalteklappe mit einem kurzen Ruck von der Spulenkapsel weg, dann springt die
Spule durch Federdruck soweit aus der Spulenkapsel heraus, dass man sie leicht
entnehmen kann.
Bitte darauf achten, dass die Blattfeder in der Greiferspule verbleibt.
Beim Einsetzen der Spule beachte man, dass sich der Spulenfaden von der Unterseite
der Spule her gegen den Uhrzeigersinn abwickelt. Dann führt man den Anfang des
Spulenfadens durch den Schlitz auf der rechten Seite und drückt diesen dort schräg
nach unten zur Stichplatte hinein. Den Spulenfaden führt man rechts an der
Stichplatte raus. Alles was über ca. 10 cm ab Spule übersteht, abschneiden.
Video:

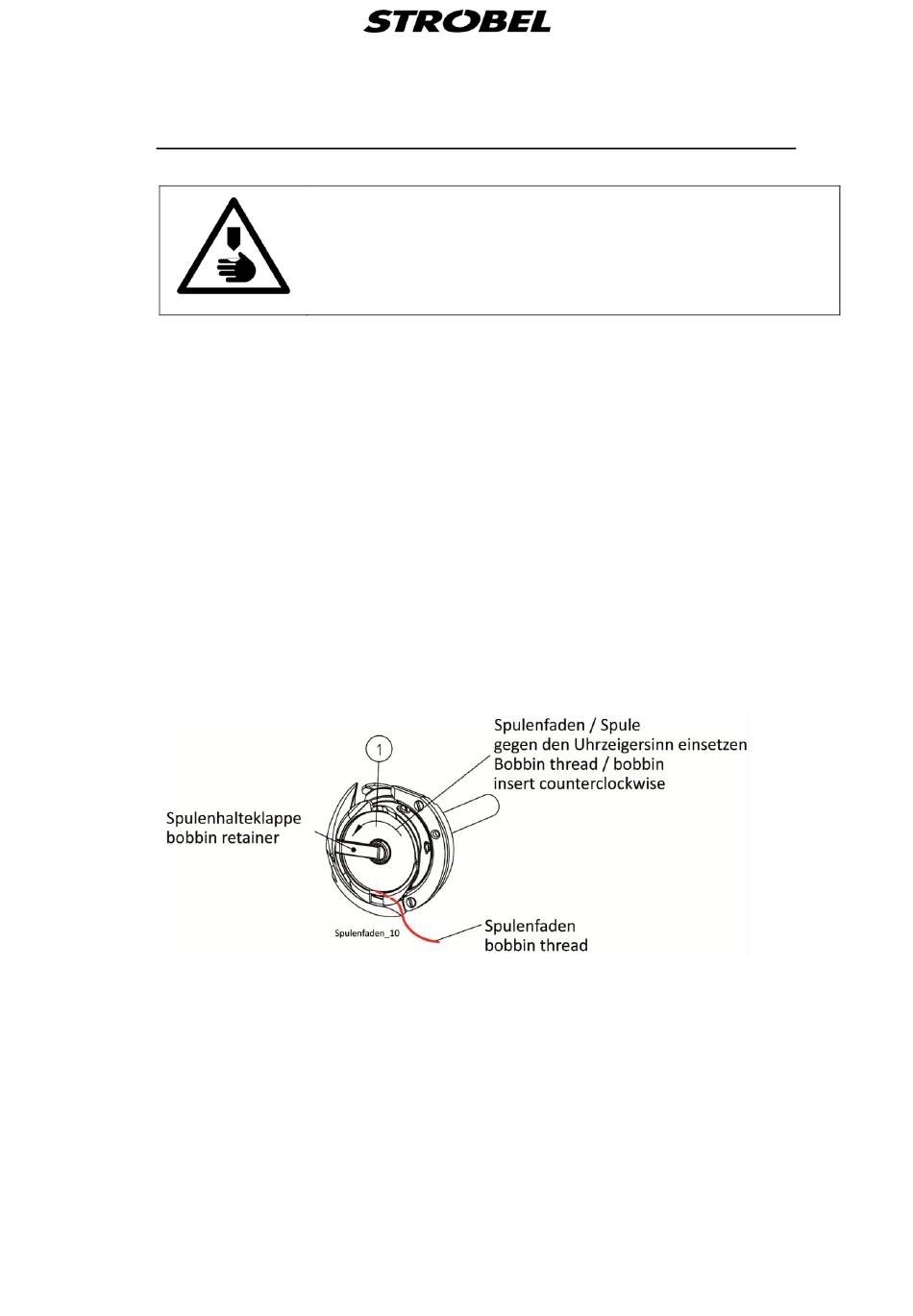

Fig. 9
V O R S I C H T ! Verletzungsgefahr!
Vor dem Einfädeln Maschine elektrisch abschalten und sich
durch Drücken des Pedals zur Schaltung des Motors überzeugen,
dass die Maschine wirklich ausgeschaltet ist.
„Insert new Bobbin in 710_part_1.MTS"
