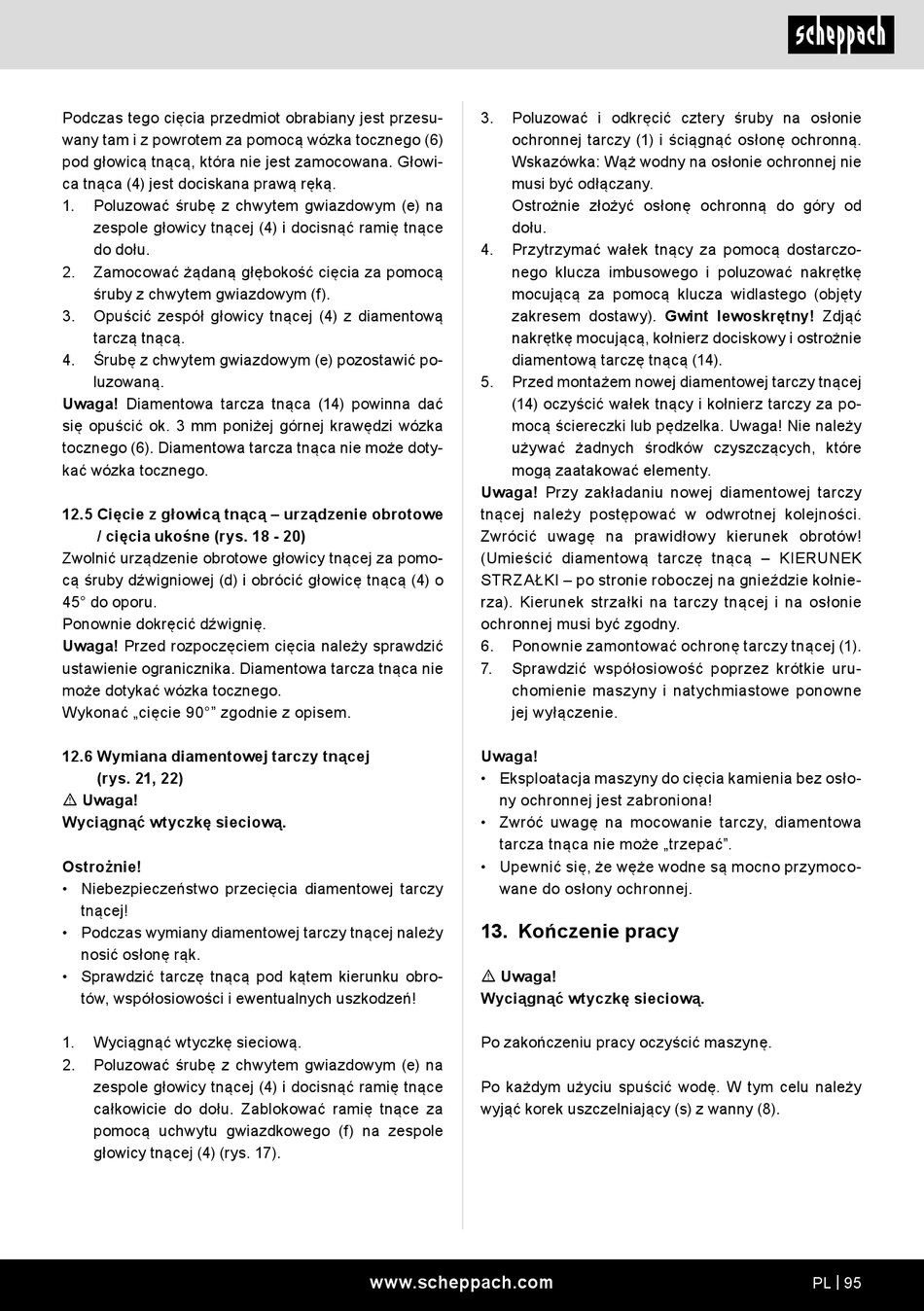

Podczas tego cięcia przedmiot obrabiany jest przesu-
wany tam i z powrotem za pomocą wózka tocznego (6)
pod głowicą tnącą, która nie jest zamocowana. Głowi-
ca tnąca (4) jest dociskana prawą ręką.
1. Poluzować śrubę z chwytem gwiazdowym (e) na
zespole głowicy tnącej (4) i docisnąć ramię tnące
do dołu.
2. Zamocować żądaną głębokość cięcia za pomocą
śruby z chwytem gwiazdowym (f).
3. Opuścić zespół głowicy tnącej (4) z diamentową
tarczą tnącą.
4. Śrubę z chwytem gwiazdowym (e) pozostawić po-
luzowaną.
Uwaga! Diamentowa tarcza tnąca (14) powinna dać
się opuścić ok. 3 mm poniżej górnej krawędzi wózka
tocznego (6). Diamentowa tarcza tnąca nie może doty-
kać wózka tocznego.
12.5 Cięcie z głowicą tnącą – urządzenie obrotowe
/ cięcia ukośne (rys. 18 - 20)
Zwolnić urządzenie obrotowe głowicy tnącej za pomo-
cą śruby dźwigniowej (d) i obrócić głowicę tnącą (4) o
45° do oporu.
Ponownie dokręcić dźwignię.
Uwaga! Przed rozpoczęciem cięcia należy sprawdzić
ustawienie ogranicznika. Diamentowa tarcza tnąca nie
może dotykać wózka tocznego.
Wykonać „cięcie 90°" zgodnie z opisem.
12.6 Wymiana diamentowej tarczy tnącej
(rys. 21, 22)
m Uwaga!
Wyciągnąć wtyczkę sieciową.
Ostrożnie!
• Niebezpieczeństwo przecięcia diamentowej tarczy
tnącej!
• Podczas wymiany diamentowej tarczy tnącej należy
nosić osłonę rąk.
• Sprawdzić tarczę tnącą pod kątem kierunku obro-
tów, współosiowości i ewentualnych uszkodzeń!
1. Wyciągnąć wtyczkę sieciową.
2. Poluzować śrubę z chwytem gwiazdowym (e) na
zespole głowicy tnącej (4) i docisnąć ramię tnące
całkowicie do dołu. Zablokować ramię tnące za
pomocą uchwytu gwiazdkowego (f) na zespole
głowicy tnącej (4) (rys. 17).
3. Poluzować i odkręcić cztery śruby na osłonie
ochronnej tarczy (1) i ściągnąć osłonę ochronną.
Wskazówka: Wąż wodny na osłonie ochronnej nie
musi być odłączany.
Ostrożnie złożyć osłonę ochronną do góry od
dołu.
4. Przytrzymać wałek tnący za pomocą dostarczo-
nego klucza imbusowego i poluzować nakrętkę
mocującą za pomocą klucza widlastego (objęty
zakresem dostawy). Gwint lewoskrętny! Zdjąć
nakrętkę mocującą, kołnierz dociskowy i ostrożnie
diamentową tarczę tnącą (14).
5. Przed montażem nowej diamentowej tarczy tnącej
(14) oczyścić wałek tnący i kołnierz tarczy za po-
mocą ściereczki lub pędzelka. Uwaga! Nie należy
używać żadnych środków czyszczących, które
mogą zaatakować elementy.
Uwaga! Przy zakładaniu nowej diamentowej tarczy
tnącej należy postępować w odwrotnej kolejności.
Zwrócić uwagę na prawidłowy kierunek obrotów!
(Umieścić diamentową tarczę tnącą – KIERUNEK
STRZAŁKI – po stronie roboczej na gnieździe kołnie-
rza). Kierunek strzałki na tarczy tnącej i na osłonie
ochronnej musi być zgodny.
6. Ponownie zamontować ochronę tarczy tnącej (1).
7. Sprawdzić współosiowość poprzez krótkie uru-
chomienie maszyny i natychmiastowe ponowne
jej wyłączenie.
Uwaga!
• Eksploatacja maszyny do cięcia kamienia bez osło-
ny ochronnej jest zabroniona!
• Zwróć uwagę na mocowanie tarczy, diamentowa
tarcza tnąca nie może „trzepać".
• Upewnić się, że węże wodne są mocno przymoco-
wane do osłony ochronnej.
13. Kończenie pracy
m Uwaga!
Wyciągnąć wtyczkę sieciową.
Po zakończeniu pracy oczyścić maszynę.
Po każdym użyciu spuścić wodę. W tym celu należy
wyjąć korek uszczelniający (s) z wanny (8).
