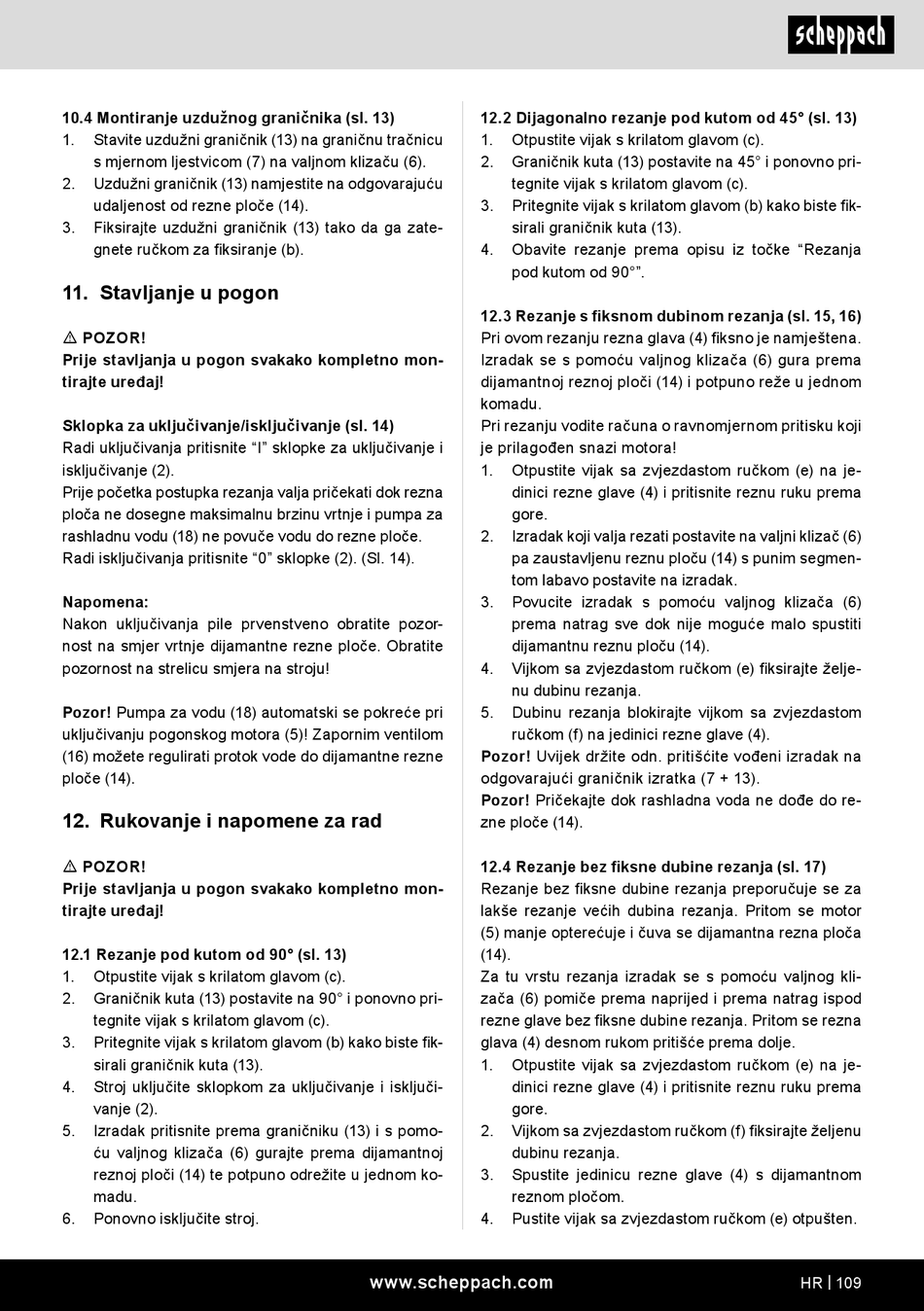

10.4 Montiranje uzdužnog graničnika (sl. 13)
1. Stavite uzdužni graničnik (13) na graničnu tračnicu
s mjernom ljestvicom (7) na valjnom klizaču (6).
2. Uzdužni graničnik (13) namjestite na odgovarajuću
udaljenost od rezne ploče (14).
3. Fiksirajte uzdužni graničnik (13) tako da ga zate-
gnete ručkom za fiksiranje (b).

11. Stavljanje u pogon

m POZOR!
Prije stavljanja u pogon svakako kompletno mon-
tirajte uređaj!
Sklopka za uključivanje/isključivanje (sl. 14)
Radi uključivanja pritisnite "I" sklopke za uključivanje i
isključivanje (2).
Prije početka postupka rezanja valja pričekati dok rezna
ploča ne dosegne maksimalnu brzinu vrtnje i pumpa za
rashladnu vodu (18) ne povuče vodu do rezne ploče.
Radi isključivanja pritisnite "0" sklopke (2). (Sl. 14).
Napomena:
Nakon uključivanja pile prvenstveno obratite pozor-
nost na smjer vrtnje dijamantne rezne ploče. Obratite
pozornost na strelicu smjera na stroju!
Pozor! Pumpa za vodu (18) automatski se pokreće pri
uključivanju pogonskog motora (5)! Zapornim ventilom
(16) možete regulirati protok vode do dijamantne rezne
ploče (14).

12. Rukovanje i napomene za rad

m POZOR!
Prije stavljanja u pogon svakako kompletno mon-
tirajte uređaj!
12.1 Rezanje pod kutom od 90° (sl. 13)
1. Otpustite vijak s krilatom glavom (c).
2. Graničnik kuta (13) postavite na 90° i ponovno pri-
tegnite vijak s krilatom glavom (c).
3. Pritegnite vijak s krilatom glavom (b) kako biste fik-
sirali graničnik kuta (13).
4. Stroj uključite sklopkom za uključivanje i isključi-
vanje (2).
5. Izradak pritisnite prema graničniku (13) i s pomo-
ću valjnog klizača (6) gurajte prema dijamantnoj
reznoj ploči (14) te potpuno odrežite u jednom ko-
madu.
6. Ponovno isključite stroj.
12.2 Dijagonalno rezanje pod kutom od 45° (sl. 13)
1. Otpustite vijak s krilatom glavom (c).
2. Graničnik kuta (13) postavite na 45° i ponovno pri-
tegnite vijak s krilatom glavom (c).
3. Pritegnite vijak s krilatom glavom (b) kako biste fik-
sirali graničnik kuta (13).
4. Obavite rezanje prema opisu iz točke "Rezanja
pod kutom od 90°".
12.3 Rezanje s fiksnom dubinom rezanja (sl. 15, 16)
Pri ovom rezanju rezna glava (4) fiksno je namještena.
Izradak se s pomoću valjnog klizača (6) gura prema
dijamantnoj reznoj ploči (14) i potpuno reže u jednom
komadu.
Pri rezanju vodite računa o ravnomjernom pritisku koji
je prilagođen snazi motora!
1. Otpustite vijak sa zvjezdastom ručkom (e) na je-
dinici rezne glave (4) i pritisnite reznu ruku prema
gore.
2. Izradak koji valja rezati postavite na valjni klizač (6)
pa zaustavljenu reznu ploču (14) s punim segmen-
tom labavo postavite na izradak.
3. Povucite izradak s pomoću valjnog klizača (6)
prema natrag sve dok nije moguće malo spustiti
dijamantnu reznu ploču (14).
4. Vijkom sa zvjezdastom ručkom (e) fiksirajte želje-
nu dubinu rezanja.
5. Dubinu rezanja blokirajte vijkom sa zvjezdastom
ručkom (f) na jedinici rezne glave (4).
Pozor! Uvijek držite odn. pritišćite vođeni izradak na
odgovarajući graničnik izratka (7 + 13).
Pozor! Pričekajte dok rashladna voda ne dođe do re-
zne ploče (14).
12.4 Rezanje bez fiksne dubine rezanja (sl. 17)
Rezanje bez fiksne dubine rezanja preporučuje se za
lakše rezanje većih dubina rezanja. Pritom se motor
(5) manje opterećuje i čuva se dijamantna rezna ploča
(14).
Za tu vrstu rezanja izradak se s pomoću valjnog kli-
zača (6) pomiče prema naprijed i prema natrag ispod
rezne glave bez fiksne dubine rezanja. Pritom se rezna
glava (4) desnom rukom pritišće prema dolje.
1. Otpustite vijak sa zvjezdastom ručkom (e) na je-
dinici rezne glave (4) i pritisnite reznu ruku prema
gore.
2. Vijkom sa zvjezdastom ručkom (f) fiksirajte željenu
dubinu rezanja.
3. Spustite jedinicu rezne glave (4) s dijamantnom
reznom pločom.
4. Pustite vijak sa zvjezdastom ručkom (e) otpušten.
