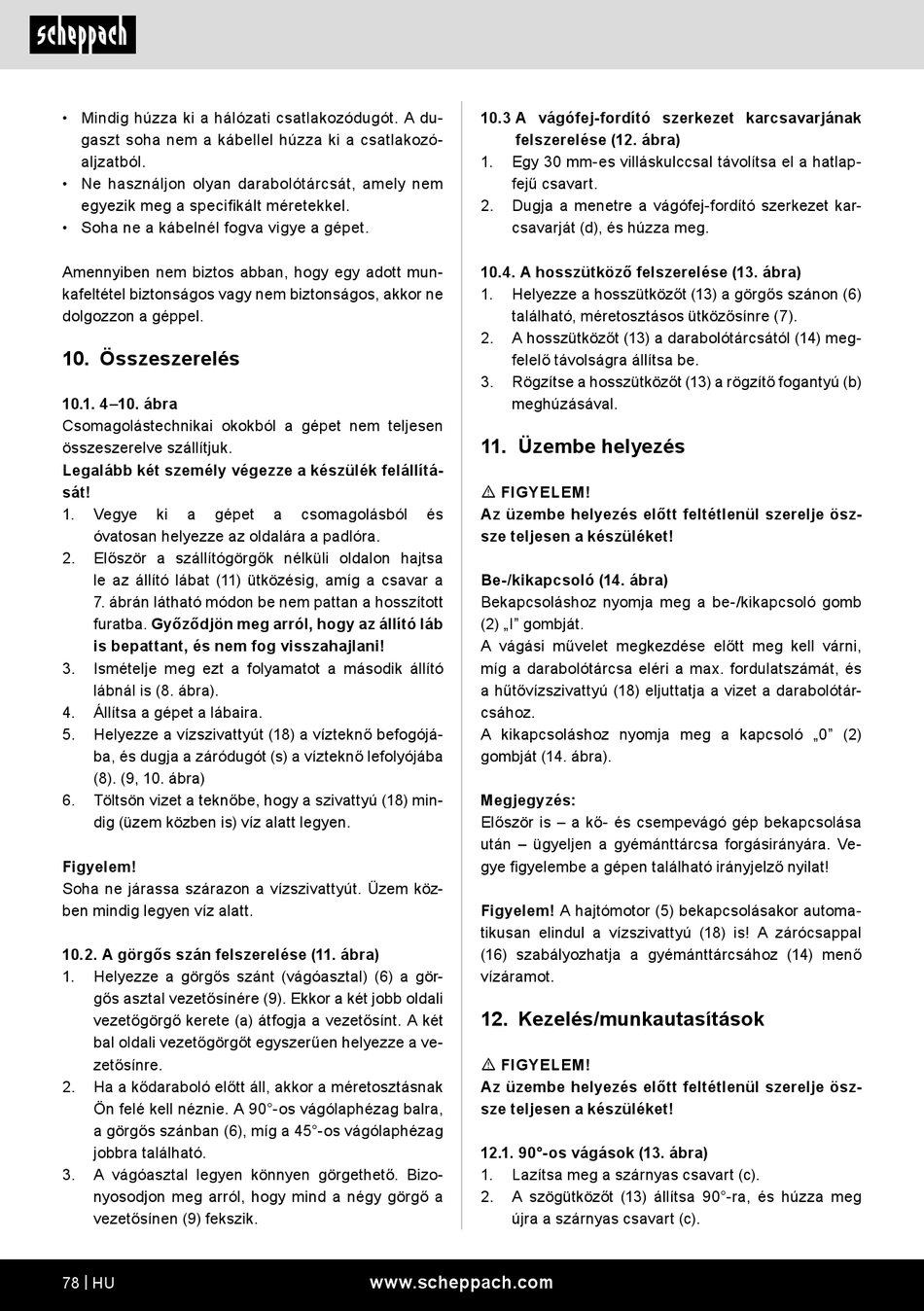

• Mindig húzza ki a hálózati csatlakozódugót. A du-
gaszt soha nem a kábellel húzza ki a csatlakozó-
aljzatból.
• Ne használjon olyan darabolótárcsát, amely nem
egyezik meg a specifikált méretekkel.
• Soha ne a kábelnél fogva vigye a gépet.
Amennyiben nem biztos abban, hogy egy adott mun-
kafeltétel biztonságos vagy nem biztonságos, akkor ne
dolgozzon a géppel.
10. Összeszerelés
10.1. 4–10. ábra
Csomagolástechnikai okokból a gépet nem teljesen
összeszerelve szállítjuk.
Legalább két személy végezze a készülék felállítá-
sát!
1. Vegye ki a gépet
óvatosan helyezze az oldalára a padlóra.
2. Először a szállítógörgők nélküli oldalon hajtsa
le az állító lábat (11) ütközésig, amíg a csavar a
7. ábrán látható módon be nem pattan a hosszított
furatba. Győződjön meg arról, hogy az állító láb
is bepattant, és nem fog visszahajlani!
3. Ismételje meg ezt a folyamatot a második állító
lábnál is (8. ábra).
4. Állítsa a gépet a lábaira.
5. Helyezze a vízszivattyút (18) a vízteknő befogójá-
ba, és dugja a záródugót (s) a vízteknő lefolyójába
(8). (9, 10. ábra)
6. Töltsön vizet a teknőbe, hogy a szivattyú (18) min-
dig (üzem közben is) víz alatt legyen.
Figyelem!
Soha ne járassa szárazon a vízszivattyút. Üzem köz-
ben mindig legyen víz alatt.
10.2. A görgős szán felszerelése (11. ábra)
1. Helyezze a görgős szánt (vágóasztal) (6) a gör-
gős asztal vezetősínére (9). Ekkor a két jobb oldali
vezetőgörgő kerete (a) átfogja a vezetősínt. A két
bal oldali vezetőgörgőt egyszerűen helyezze a ve-
zetősínre.
2. Ha a kődaraboló előtt áll, akkor a méretosztásnak
Ön felé kell néznie. A 90°-os vágólaphézag balra,
a görgős szánban (6), míg a 45°-os vágólaphézag
jobbra található.
3. A vágóasztal legyen könnyen görgethető. Bizo-
nyosodjon meg arról, hogy mind a négy görgő a
vezetősínen (9) fekszik.
78 | HU
a csomagolásból és
www.scheppach.com
10.3 A vágófej-fordító szerkezet karcsavarjának
felszerelése (12. ábra)
1. Egy 30 mm-es villáskulccsal távolítsa el a hatlap-
fejű csavart.
2. Dugja a menetre a vágófej-fordító szerkezet kar-
csavarját (d), és húzza meg.
10.4. A hosszütköző felszerelése (13. ábra)
1. Helyezze a hosszütközőt (13) a görgős szánon (6)
található, méretosztásos ütközősínre (7).
2. A hosszütközőt (13) a darabolótárcsától (14) meg-
felelő távolságra állítsa be.
3. Rögzítse a hosszütközőt (13) a rögzítő fogantyú (b)
meghúzásával.
11. Üzembe helyezés
m FIGYELEM!
Az üzembe helyezés előtt feltétlenül szerelje ösz-
sze teljesen a készüléket!
Be-/kikapcsoló (14. ábra)
Bekapcsoláshoz nyomja meg a be-/kikapcsoló gomb
(2) „I" gombját.
A vágási művelet megkezdése előtt meg kell várni,
míg a darabolótárcsa eléri a max. fordulatszámát, és
a hűtővízszivattyú (18) eljuttatja a vizet a darabolótár-
csához.
A kikapcsoláshoz nyomja meg a kapcsoló „0" (2)
gombját (14. ábra).
Megjegyzés:
Először is – a kő- és csempevágó gép bekapcsolása
után – ügyeljen a gyémánttárcsa forgásirányára. Ve-
gye figyelembe a gépen található irányjelző nyilat!
Figyelem! A hajtómotor (5) bekapcsolásakor automa-
tikusan elindul a vízszivattyú (18) is! A zárócsappal
(16) szabályozhatja a gyémánttárcsához (14) menő
vízáramot.
12. Kezelés/munkautasítások
m FIGYELEM!
Az üzembe helyezés előtt feltétlenül szerelje ösz-
sze teljesen a készüléket!
12.1. 90°-os vágások (13. ábra)
1. Lazítsa meg a szárnyas csavart (c).
2. A szögütközőt (13) állítsa 90°-ra, és húzza meg
újra a szárnyas csavart (c).
