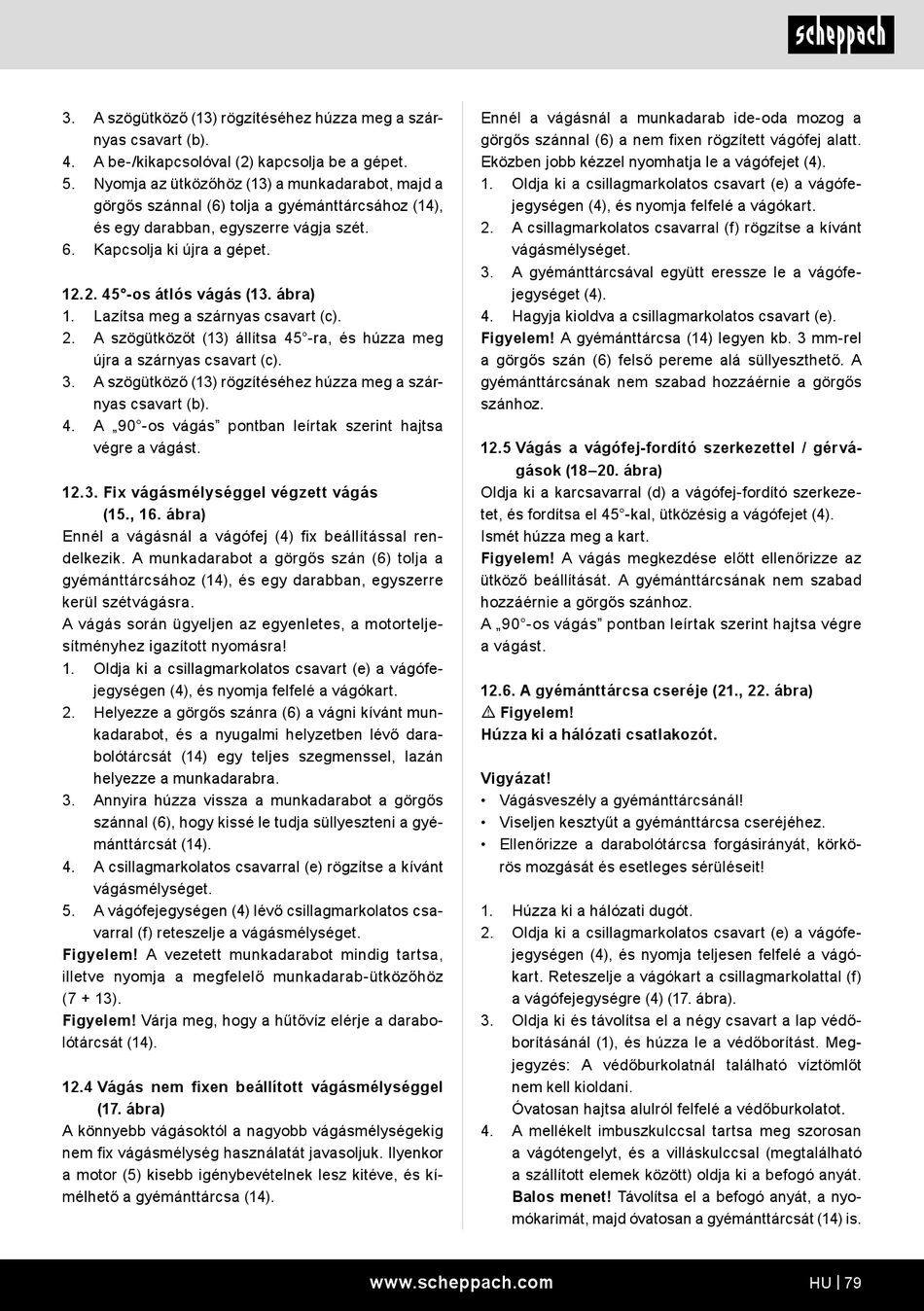

3. A szögütköző (13) rögzítéséhez húzza meg a szár-
nyas csavart (b).
4. A be-/kikapcsolóval (2) kapcsolja be a gépet.
5. Nyomja az ütközőhöz (13) a munkadarabot, majd a
görgős szánnal (6) tolja a gyémánttárcsához (14),
és egy darabban, egyszerre vágja szét.
6. Kapcsolja ki újra a gépet.
12.2. 45°-os átlós vágás (13. ábra)
1. Lazítsa meg a szárnyas csavart (c).
2. A szögütközőt (13) állítsa 45°-ra, és húzza meg
újra a szárnyas csavart (c).
3. A szögütköző (13) rögzítéséhez húzza meg a szár-
nyas csavart (b).
4. A „90°-os vágás" pontban leírtak szerint hajtsa
végre a vágást.
12.3. Fix vágásmélységgel végzett vágás
(15., 16. ábra)
Ennél a vágásnál a vágófej (4) fix beállítással ren-
delkezik. A munkadarabot a görgős szán (6) tolja a
gyémánttárcsához (14), és egy darabban, egyszerre
kerül szétvágásra.
A vágás során ügyeljen az egyenletes, a motortelje-
sítményhez igazított nyomásra!
1. Oldja ki a csillagmarkolatos csavart (e) a vágófe-
jegységen (4), és nyomja felfelé a vágókart.
2. Helyezze a görgős szánra (6) a vágni kívánt mun-
kadarabot, és a nyugalmi helyzetben lévő dara-
bolótárcsát (14) egy teljes szegmenssel, lazán
helyezze a munkadarabra.
3. Annyira húzza vissza a munkadarabot a görgős
szánnal (6), hogy kissé le tudja süllyeszteni a gyé-
mánttárcsát (14).
4. A csillagmarkolatos csavarral (e) rögzítse a kívánt
vágásmélységet.
5. A vágófejegységen (4) lévő csillagmarkolatos csa-
varral (f) reteszelje a vágásmélységet.
Figyelem! A vezetett munkadarabot mindig tartsa,
illetve nyomja a megfelelő munkadarab-ütközőhöz
(7 + 13).
Figyelem! Várja meg, hogy a hűtővíz elérje a darabo-
lótárcsát (14).
12.4 Vágás nem fixen beállított vágásmélységgel
(17. ábra)
A könnyebb vágásoktól a nagyobb vágásmélységekig
nem fix vágásmélység használatát javasoljuk. Ilyenkor
a motor (5) kisebb igénybevételnek lesz kitéve, és kí-
mélhető a gyémánttárcsa (14).
Ennél a vágásnál a munkadarab ide-oda mozog a
görgős szánnal (6) a nem fixen rögzített vágófej alatt.
Eközben jobb kézzel nyomhatja le a vágófejet (4).
1. Oldja ki a csillagmarkolatos csavart (e) a vágófe-
jegységen (4), és nyomja felfelé a vágókart.
2. A csillagmarkolatos csavarral (f) rögzítse a kívánt
vágásmélységet.
3. A gyémánttárcsával együtt eressze le a vágófe-
jegységet (4).
4. Hagyja kioldva a csillagmarkolatos csavart (e).
Figyelem! A gyémánttárcsa (14) legyen kb. 3 mm-rel
a görgős szán (6) felső pereme alá süllyeszthető. A
gyémánttárcsának nem szabad hozzáérnie a görgős
szánhoz.
12.5 Vágás a vágófej-fordító szerkezettel / gérvá-
gások (18–20. ábra)
Oldja ki a karcsavarral (d) a vágófej-fordító szerkeze-
tet, és fordítsa el 45°-kal, ütközésig a vágófejet (4).
Ismét húzza meg a kart.
Figyelem! A vágás megkezdése előtt ellenőrizze az
ütköző beállítását. A gyémánttárcsának nem szabad
hozzáérnie a görgős szánhoz.
A „90°-os vágás" pontban leírtak szerint hajtsa végre
a vágást.
12.6. A gyémánttárcsa cseréje (21., 22. ábra)
m Figyelem!
Húzza ki a hálózati csatlakozót.
Vigyázat!
• Vágásveszély a gyémánttárcsánál!
• Viseljen kesztyűt a gyémánttárcsa cseréjéhez.
• Ellenőrizze a darabolótárcsa forgásirányát, körkö-
rös mozgását és esetleges sérüléseit!
1. Húzza ki a hálózati dugót.
2. Oldja ki a csillagmarkolatos csavart (e) a vágófe-
jegységen (4), és nyomja teljesen felfelé a vágó-
kart. Reteszelje a vágókart a csillagmarkolattal (f)
a vágófejegységre (4) (17. ábra).
3. Oldja ki és távolítsa el a négy csavart a lap védő-
borításánál (1), és húzza le a védőborítást. Meg-
jegyzés: A védőburkolatnál található víztömlőt
nem kell kioldani.
Óvatosan hajtsa alulról felfelé a védőburkolatot.
4. A mellékelt imbuszkulccsal tartsa meg szorosan
a vágótengelyt, és a villáskulccsal (megtalálható
a szállított elemek között) oldja ki a befogó anyát.
Balos menet! Távolítsa el a befogó anyát, a nyo-
mókarimát, majd óvatosan a gyémánttárcsát (14) is.
