Ersetzung der Kette der Umpflanzeinheit

E
F
UN41-0222DH

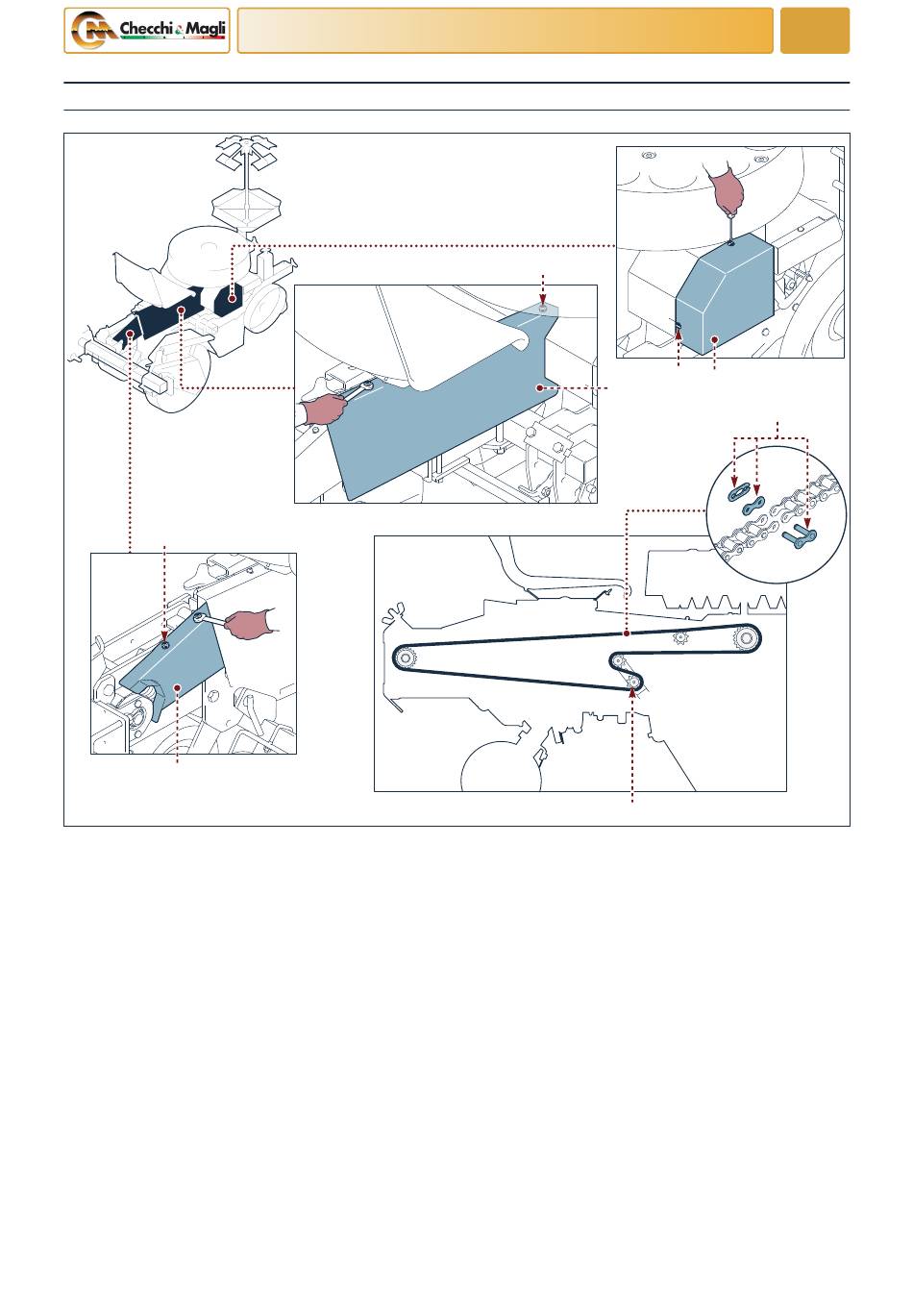

Gehen Sie wie beschrieben vor.
1) Lösen Sie die Schrauben (A) und entfernen Sie die
Verkleidung (B).
2) Lösen Sie die Muttern (C) und entfernen Sie die
Schutzverkleidung (D).
3) Lösen Sie die Muttern (E) und entfernen Sie die
Schutzverkleidung (F).
4) Betätigen Sie den Spanner (G), um die Kette zu lo-
ckern.
Deutsche Sprache
INFORMATIONEN ZU DEN ERSETZUNGEN
5) Bauen Sie das Verbindungsglied (H) aus.
6) Entfernen Sie die Kette von den Ritzeln.
7) Montieren Sie die neue Kette auf den Ritzeln und auf
den Kettenspannern (G).
8) Montieren Sie das Verbindungsglied (H).
9) Montieren Sie die Schutzverkleidung (F) und ziehen
Sie die Muttern (E) an.
10) Montieren Sie die Schutzverkleidung (D) und ziehen
Sie die Muttern (C) an.
11) Montieren Sie die Schutzverkleidung (B) und ziehen
Sie die Schrauben (A) fest.
