Hardware Design
3.2.9
-Config Mode
Ist der Pin auf dem Pegel GND startet das IC im Konfigurationsmode.
3.2.10
DbgTX, DbgRX
Dies sind sowohl Sendeleitung (Tx) als auch Empfangsleitung (Rx) der Debug Schnittstelle des
IC. Zur Funktionsbeschreibung der Debug Schnittstelle siehe Kapitel 6.
3.2.11
TE
Das Transmit Enable Signal ermöglicht den Anschluss von RS485 Treibern an der seriellen
Schnittstelle des IC. Das Signal wird immer dann auf High geschaltet, wenn das IC über die Lei-
tung TX sendet.
3.2.12
TX, RX
Sende- (Tx) und Empfangsleitungen (Rx) der seriellen Schnittstelle. diese Schnittstelle ist ent-
sprechend der Beschreibung in Kapitel 4 frei programmierbar.
3.3
Software
Die Software führt Scriptbefehle aus, diese wiederum steuern die Hardware des IC und wickeln
per Software ihr komplettes Protokoll ab. Das Script selbst kann durch die Firma Deutschmann
oder mit der Software Protocol Developer von Ihnen erstellt werden. Für eine detaillierte
Beschreibung der Scriptbefehle des Protocol Developer siehe Benutzerhandbuch Protocol
Developer und die Online-Dokumentation zu den Scriptbefehlen.
3.4
Prinzipielle Vorgehensweise

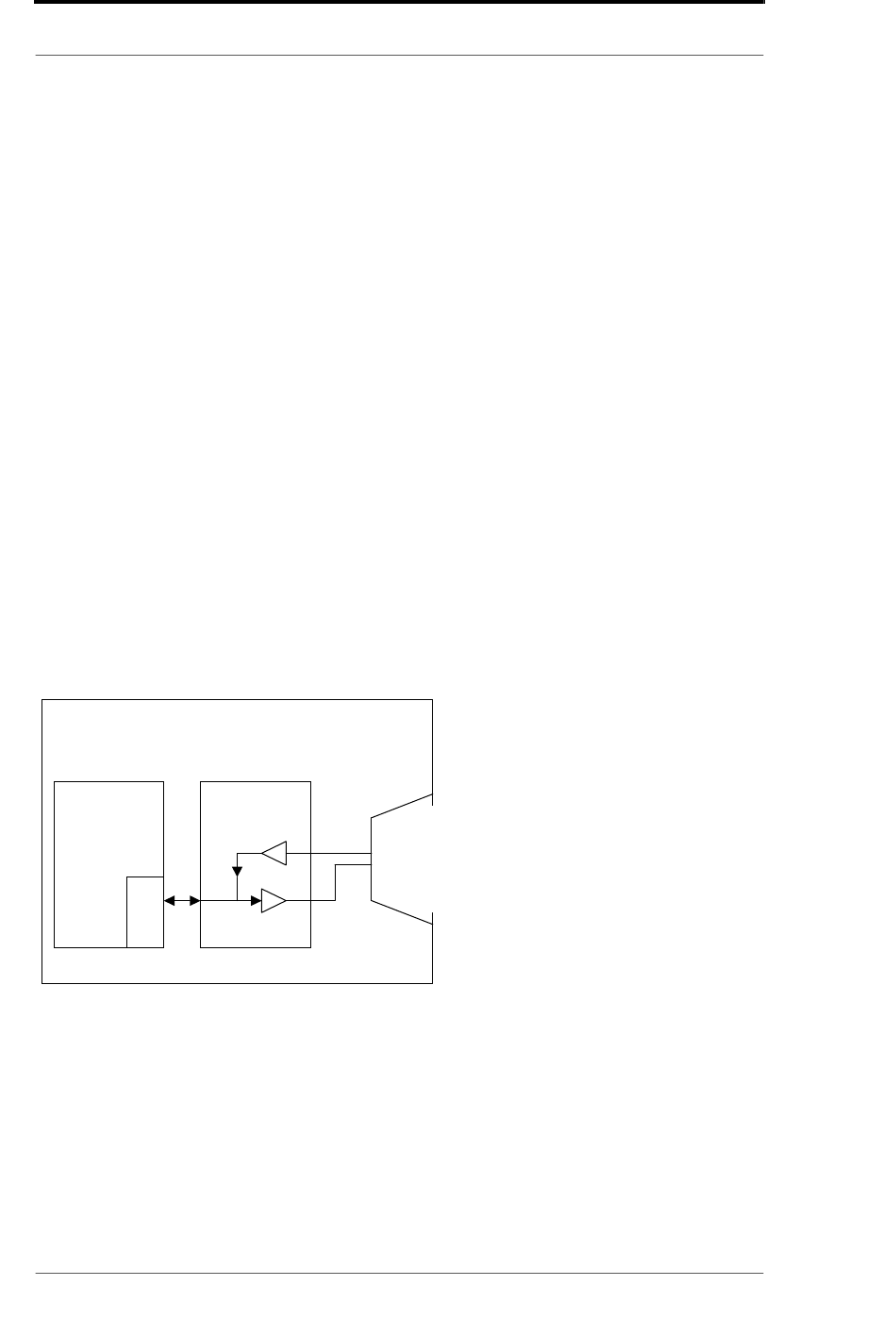

Theoretisch ist es ausreichend, den in Ihrer Anwendung enthaltenen RS232-Treiber durch das
®
UNIGATE
IC zu ersetzen.
Customer
Processor
U
A
R
T
14
Max 232
9-pol DSUB
RS232
Bedienerhandbuch UNIGATE
Deutschmann Automation GmbH & Co. KG
.
. .
. .
. .
. .
®
IC - DeviceNet V. 3.6
20.7.20
