Deutschmann Automation GmbH & Co. KG
3.3
Software
Die Software führt Scriptbefehle aus, diese wiederum steuern die Hardware des IC2 und wickeln
per Software ihr komplettes Protokoll ab. Das Script selbst kann durch die Firma Deutschmann
oder mit der Software Protocol Developer von Ihnen erstellt werden. Für eine detaillierte
Beschreibung der Scriptbefehle des Protocol Developer siehe Benutzerhandbuch Protocol
Developer und die Online-Dokumentation zu den Scriptbefehlen.
3.4
Prinzipielle Vorgehensweise

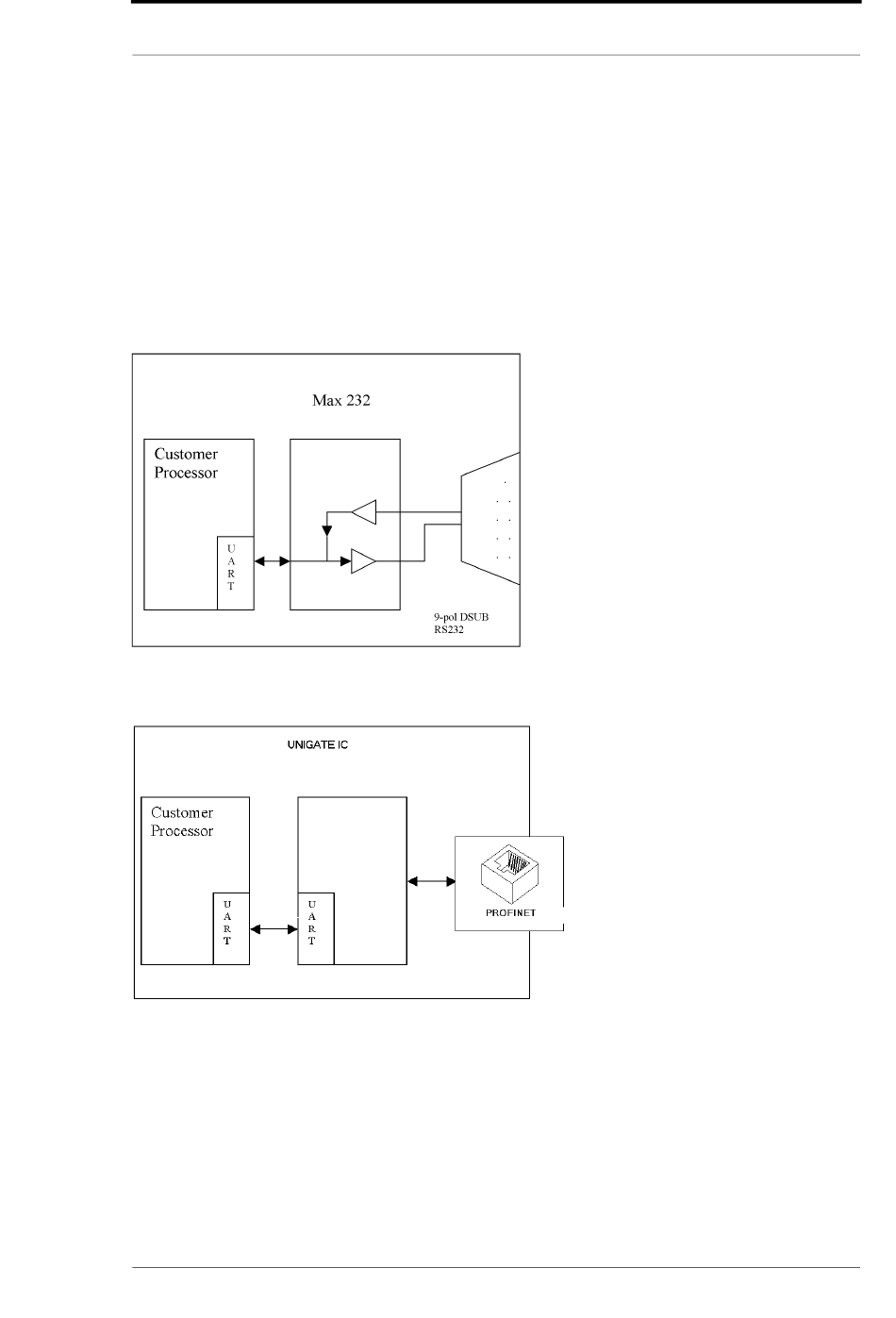

Theoretisch ist es ausreichend, den in Ihrer Anwendung enthaltenen RS232-Treiber durch das
®
UNIGATE
IC2 zu ersetzen.
Ihr Gerät, das im wesentlichen wie oben aufgebaut sein dürfte wird nun modifiziert, so dass an
der 9-pol Buchse der PROFINET zur Verfügung steht. Um die Belegung normgerecht zu halten,
ist allerdings ein Hardware-Redesign nötig.
Nach dem Austausch des RS232 Treibers durch das UNIGATE
Buchse PROFINET zur Verfügung.
25.1.22
Bedienerhandbuch UNIGATE
®
®
IC2 - PROFINET 2Port V. 1.5
Hardware Design
IC2 steht an einer RJ45-
15
