Infinity iS-400
Beispiel:
01) Achten Sie darauf, dass alle angeschlossenen iS-400 eine eindeutige IP-Adresse haben.
02) Achten Sie darauf, dass die Subnetzmaske für jedes Gerät auf 255.0.0.0 gestellt ist.
03) Stellen Sie das Universum des ersten iS-400 auf 1.
04) Stellen Sie die DMX-Adresse des ersten iS-400 auf 001.
05) Beachten Sie, dass Sie maximal 13 Geräte anschließen können (13 x 38 Kanäle = 494 benötigte
Kanäle). Da Sie über maximal 512 Kanäle verfügen können, können Sie kein 14. Gerät an dasselbe
Datenkabel anschließen, da es nur über eine beschränkte Funktionalität verfügen würde.
06) Um dieses Problem zu lösen, stellen Sie das Universum des 14. iS-400 auf 2 und die DMX-Adresse auf
001.
07) Beim Anschluss mehrere Geräte können Sie die Schritte 5 und 6 bis zu 255 Mal wiederholen, indem Sie
immer ein Universum hinzufügen (es stehen 255 Universen zur Verfügung).
08) Mappen Sie mit Ihrer Software (zum Beispiel 50224 - Arkaos Media Master Express) alle
angeschlossenen Geräte mit den oben beschriebenen Einstellungen.
09) Die iS-400 sind nun bereit für den Betrieb.
10) Wenn Sie sehr große Setups erstellen, sollten Sie einen 16-bit-Hochgeschwindigkeits-Ethernetswitch
verwenden, um das Artnet-Signal zu verteilen.

Herstellung eines Datenkabels

Sie können das Datenkabel für die Datenübertragung des iS-400 mit einem Standard-Ethernetkabel
ersetzen.
Bitte folgen Sie diese Anleitung zur Herstellung eines zusätzlichen Netzkabels.

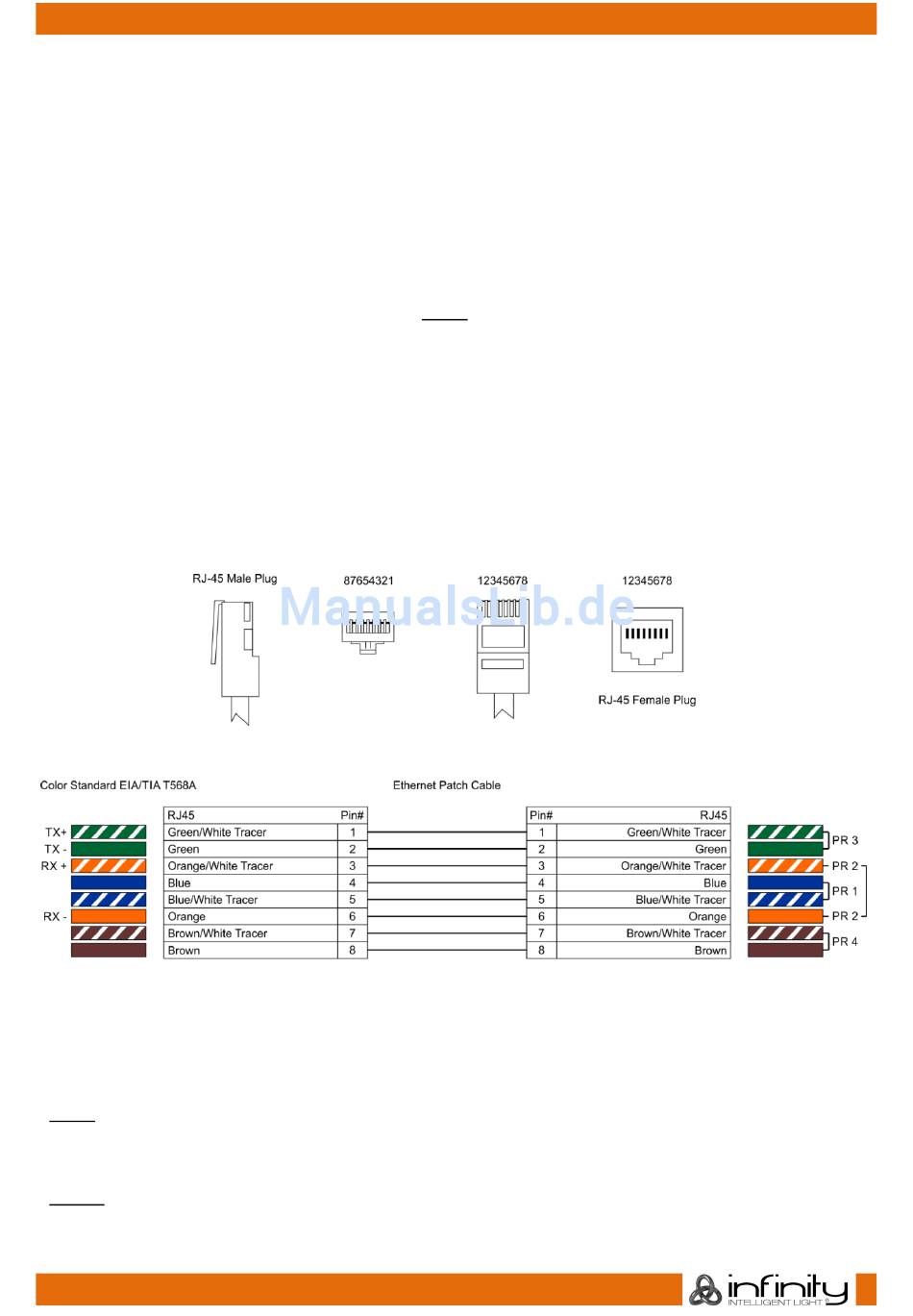

Verbinden Sie ein Standard-Netzkabel (CAT-5/ 5E /6) mit einem RJ-45-Anschluss, so wie auf der Abbildung
gezeigt (Abb. 06). Die Drähte sollten wie folgt farblich markiert werden:

Steuerungssoftware

Schließen Sie alle Geräte an und starten Sie Ihre Software. Dafür müssen Sie lediglich alle Geräte
anschließen und die Software aktivieren.
50224
Arkaos Media Master Express
Die neueste Version der erfolgreichen Medienserver-Software.
502267
Arkaos Media Master Pro 4.0: Professionelle DMX-Videosoftware für Beleuchtungsdesigner.
Bestellnummer: 41504
13
Abb. 06
