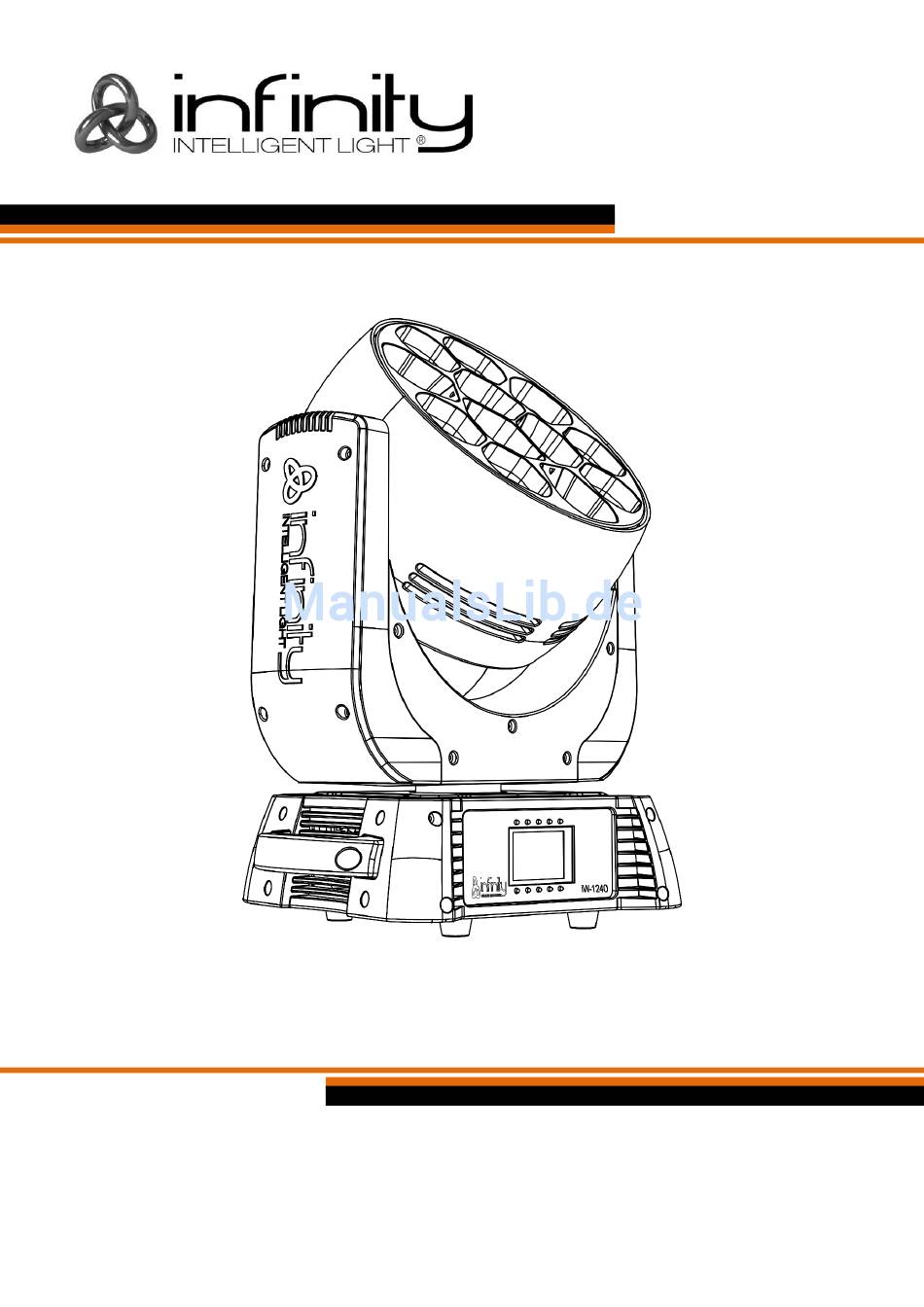

- Seite 1 HANDBUCH DEUTSCH Infinity iW-1240 RDM Bestellnummer: 41527 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Optionales Zubehör ..............................8 Übersicht ..................................9 Rückseite ..................................10 Installation ..................................10 Setup und Betrieb ................................11 Steuerungsmodi ................................11 Ein Infinity (voreingestellte Programme) ......................11 Mehrere Infinitys (Master/Slave-Steuerung) ......................11 Mehrere Infinitys (DMX-Steuerung) ........................12 Mehrere Infinitys (Artnet-Steuerung) ........................13 Anschluss an ein Netzwerk ............................15 Artnet-Einstellungen ..............................15 Herstellung eines Datenkabels ..........................15... -
Seite 3: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Infinity iW-1240 RDM mit PowerCON True 1 Netzkabel (1,4 m) 2 Halterungen zum Anbringen an einen Traversenrahmen ... - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Infinity-Händler. Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Verwenden Sie eine Schelle, um den Infinity mithilfe der Halterung an einem Traversenrahmen zu befestigen. Der Infinity darf unter keinen Umständen so montiert werden, dass es frei im Raum schwingen kann. Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. - Seite 6 Infinity iW-1240 RDM Der Infinity kann auf dem Boden einer flachen Bühne positioniert oder mit einer Schelle an einem Traversenrahmen befestigt werden. Bestellnummer: 41527...
-
Seite 7: Netzanschlüsse
Infinity iW-1240 RDM Anbringen einer Halterung auf der Unterseite des Geräts Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. -
Seite 8: Rückgabe
Infinity iW-1240 RDM Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Geräts

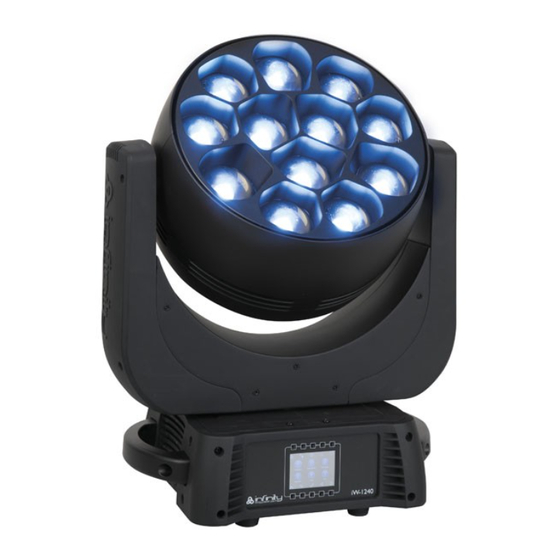

Infinity iW-1240 RDM Beschreibung des Geräts Funktionen Der Infinity iW-1240 RDM ist ein Moving Head mit hoher Leistung und hervorragenden Effekten. Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 460W Lichtquelle: 12 x 40 W RGBW 4-in-1 8 W Osram Ostar ... -
Seite 10: Übersicht
Infinity iW-1240 RDM Übersicht Abb. 01 01) 12 x 40 W RGBW 4-in-1 8 W Osram Ostar 02) Steuerungs-Tasten + LCD-Display Strahlungswinkel 4,5°-36°, elektronische Einstellung Strahlungswinkel 4,5°-36°, elektronische Einstellung Abb. 02 Bestellnummer: 41527... -
Seite 11: Rückseite
12) 5-poliger DMX-Eingang Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Infinity iW-1240 RDM. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 12: Setup Und Betrieb
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Der Infinity funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist. 05) Siehe Seite 27 für mehr Informationen über die voreingestellten Programme. -
Seite 13: Mehrere Infinitys (Dmx-Steuerung)
Infinity iW-1240 RDM Mehrere Infinitys (Master/Slave-Steuerung) Abb. 04 Mehrere Infinitys (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 14: Mehrere Infinitys (Artnet-Steuerung)
Infinity iW-1240 RDM Mehrere Infinitys (DMX-Setup) Abb. 05 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Mehrere Infinitys (Artnet-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. - Seite 15 Infinity iW-1240 RDM Mehrere Infinitys (Artnet-Setup) Abb. 06 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 41527...
-
Seite 16: Anschluss An Ein Netzwerk
04) Stellen Sie die IP-Adresse Ihrer Software/Ihres Lichtmischpultes je nach den Artnet-Einstellungen auf 2.x.x.x oder 10.x.x.x ein. 05) Stellen Sie die Subnetzmaske sowohl auf dem Infinity als auch in der Software/ auf dem Lichtmischpult auf 255.0.0.0 ein. Achten Sie darauf, dass alle Geräte im Netzwerk eine eindeutige IP- Adresse haben. -
Seite 17: Verbinden Der Geräte
(1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). • DAP Audio DMX-Adapter: 3-polig/5-polig. Bestellnummer FLA30. Der Infinity iW-1240 RDM kann im Steuermodus mit einem Controller angesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 41527... -
Seite 18: Bedienfeld
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Infinitys verwenden. Daher sollte die DMX-Adresse des ersten Infinity 1(001) sein. Die DMX-Adresse des zweiten Infinity sollte 1+63=64 (064) und die DMX-Adresse des dritten Infinity sollte 64+63=127 (127) sein, etc. -
Seite 19: Menü-Übersicht
Infinity iW-1240 RDM Menü-Übersicht Bestellnummer: 41527... -
Seite 20: Hauptmenü-Optionen
Infinity iW-1240 RDM Hauptmenü-Optionen DMX-Adresse Bearbeitungsmodus Einstellungsmenü Voreingestellte Programme Testmenü Informationsmenü Start Bearbeitungsmenü Down Einstellungsmodus OK/Enter Adresseinstellung Links Vorheriger Bildschirm/Infinity-Logo Rechts 1. DMX-Adresse In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie die Taste 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können zwischen 512 verschiedenen DMX- Adressen wählen. -
Seite 21: Bearbeitungsmodus
Infinity iW-1240 RDM 2. Bearbeitungsmodus In diesem Menü können Sie den gewünschten DMX-Kanalmodus und den Betriebsmodus einstellen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 2 verschiedene Untermenüs auswählen. -
Seite 22: Einstellungsmenü
Infinity iW-1240 RDM 10) Wenn Sie „RUN MODE“ ausgewählt haben, können Sie nun den gewünschten Betriebsmodus einstellen. 11) Wählen Sie den gewünschten Betriebsmodus mit aus. 12) Drücken Sie , um die Auswahl zu bestätigen. 13) Stellen Sie den Wert des ausgewählten Betriebsmodus dann mit von „NO“... -
Seite 23: Leistung
Infinity iW-1240 RDM 3.1 Leistung In diesem Menü können Sie die Leistungseinstellungen vornehmen. 01) Wählen Sie im Einstellungsmenü „PERFORMANCE“ aus. 02) Wählen Sie mit die gewünschte Einstellung aus. 03) Drücken Sie , um die Auswahl zu bestätigen. 04) Wenn Sie die Option „PAN/TILT“ auswählen, wird ein Untermenü geöffnet. -
Seite 24: Service
Infinity iW-1240 RDM kehrt das Gerät zum letzten ordnungsgemäß funktionierenden DMX-Signal zurück. Dadurch wird die Show nicht unterbrochen. DISPLAY: Normal, Inverted oder Auto reverse FANS: Auto, Slow oder Fast 13) Wenn Sie die Option „NETWORK“ auswählen, wird ein Untermenü geöffnet. - Seite 25 Infinity iW-1240 RDM 04) Wählen Sie mit die gewünschte Einstellung aus. 05) Drücken Sie , um die Auswahl zu bestätigen. 06) Wenn Sie die Option „RGBW to W“ auswählen, wird ein Untermenü geöffnet. 07) Wählen Sie mit die gewünschte Farbe aus, um die RGB-Kalibrierung vorzunehmen.
-
Seite 26: Voreingestellte Programme
Infinity iW-1240 RDM 23) Drücken Sie , um die Auswahl zu bestätigen. Die Gesamtbetriebsdauer des Geräts wird zurückgesetzt. 24) Wenn Sie „SET PASSWORD“ auswählen, erscheint ein Bildschirm, auf dem Sie zur Eingabe des Passworts aufgefordert werden. 25) Geben Sie mit die Zahlen in der folgenden Reihenfolge ein: 1234. -
Seite 27: Testmenü
Infinity iW-1240 RDM 5. Testmenü Mit diesem Menü können Sie die Funktionen des Geräts automatisch oder manuell testen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 2 verschiedene Testmodi auswählen. -
Seite 28: Dmx-Kanäle
Infinity iW-1240 RDM 03) Sie können 10 Parameter ansehen. DMX-Kanäle 21 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). - Seite 29 Infinity iW-1240 RDM Kanal 9 – Grünintensität (CH6 muss zwischen 1-255 und CH7 zwischen 5-9 eingestellt sein 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 10 – Blauintensität (CH6 muss zwischen 1-255 und CH7 zwischen 5-9 eingestellt sein 0-255 Schrittweise Blaueinstellung von 0-100% Kanal 11 –...
- Seite 30 Infinity iW-1240 RDM 64-67 LED-Pixel 1 & 3 68-71 LED-Pixel 1 & 4 72-75 LED-Pixel 1 & 5 76-79 LED-Pixel 1 & 6 80-83 LED-Pixel 1 & 7 84-87 LED-Pixel 1 & 8 88-91 LED-Pixel 1 & 9 92-95 LED-Pixel 1 & 10 96-99 LED-Pixel 1 &...
- Seite 31 Infinity iW-1240 RDM 39-44 Programm 5 45-50 Programm 6 51-56 Programm 7 57-62 Programm 8 63-68 Programm 9 69-74 Programm 10 75-80 Programm 11 81-86 Programm 12 87-92 Programm 13 93-98 Programm 14 99-104 Programm 15 105-110 Programm 16 111-116...
- Seite 32 Infinity iW-1240 RDM Blau 12-48 Von Blau zu Zyan Zyan 50-86 Von Zyan zu Grün Grün 88-124 Von Grün zu Gelb Gelb 126-162 Von Gelb zu Rot 164-200 Von Rot zu Lila Lila 202-238 Von Lila zu Blau Blau 240-247...
-
Seite 33: Kanäle
Infinity iW-1240 RDM 28 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 34 Infinity iW-1240 RDM Kanal 14 – Blauintensität 16Bit (CH6, CH7 und CH13 müssen zwischen 1-255 und CH8 zwischen 5-9 eingestellt sein 0-255 Allmähliche Blau-Feineinstellung von 0-100% Kanal 15 – Weißintensität (CH6 muss zwischen 1-255 und CH8 zwischen 5-9 eingestellt sein 0-255 Schrittweise Weißeinstellung von 0-100%...
- Seite 35 Infinity iW-1240 RDM 52-55 LED-Pixel 11 56-59 LED-Pixel 12 60-63 LED-Pixel 1 & 2 64-67 LED-Pixel 1 & 3 68-71 LED-Pixel 1 & 4 72-75 LED-Pixel 1 & 5 76-79 LED-Pixel 1 & 6 80-83 LED-Pixel 1 & 7 84-87 LED-Pixel 1 &...
- Seite 36 Infinity iW-1240 RDM Kanal 20 – Dynamische LED-Ansteuerung (CH6, CH7, CH9, CH10, CH11, CH12, CH13, CH14, CH15, CH16 oder CH18 (Programm 1-20) müssen zwischen 1-255 eingestellt und CH8 zwischen 5-9 eingestellt sein 0-14 Keine Funktion 15-20 Programm 1 21-26 Programm 2...
- Seite 37 Infinity iW-1240 RDM Kanal 24 – Hintergunddimmer 16Bit (CH23 muss zwischen 1-255 eingestellt sein 0-255 Feineinstellung Lichtintensität, von dunkel nach hell Kanal 25 – Hintergrund Farbmakros (CH23, CH24 müssen zwischen 1-255, CH19 zwischen 12-255 oder CH20 zwischen 15-255 und CH8 zwischen 5-9 eingestellt sein...
-
Seite 38: Kanäle
Infinity iW-1240 RDM 230-239 Pan/Tilt zurücksetzen 240-249 Zoomreset 250-255 Gesamtreset 63 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). - Seite 39 Infinity iW-1240 RDM Kanal 12 – Weißintensität (CH6, CH7 müssen zwischen 1-255 und CH8 zwischen 5-9 eingestellt sein 0-255 Schrittweise Weißeinstellung von 0-100% Kanal 13 - Zoom 0-255 Allmähliche Zoomeinstellung, von klein zu groß (4,5°-36º) Kanal 14 – Zoom 16Bit (CH13 muss zwischen 1-255 eingestellt sein 0-255 Allmähliche Zoom-Feineinstellung, von klein zu groß...
- Seite 40 Infinity iW-1240 RDM Kanal 16-63 - Pixelansteuerung Kanal 16 – Rote LED Pixel 1 (CH6, CH7 müssen zwischen 1-255 und CH8 zwischen 5-9 eingestellt sein 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 17 – Grüne LED Pixel 1 (CH6, CH7 müssen zwischen 1-255 und CH8...
- Seite 41 Infinity iW-1240 RDM Kanal 20 – Rote LED Pixel 2 (CH6, CH7 müssen zwischen 1-255 und CH8 zwischen 5-9 eingestellt sein 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 21 – Grüne LED Pixel 2 (CH6, CH7 müssen zwischen 1-255 und CH8...
-
Seite 42: Kanäle + 48 Kanäle (Dmx + Artnet)
Infinity iW-1240 RDM Kanal 62 – Blaue LED Pixel 12 (CH6, CH7 müssen zwischen 1-255 und CH8 zwischen 5-9 eingestellt sein 0-255 Schrittweise Blaueinstellung von 0 – 100% Kanal 63 – Weiße LED Pixel 12 (CH6, CH7 müssen zwischen 1-255 und CH8... - Seite 43 Infinity iW-1240 RDM Kanal 9 – Rotintensität (CH6, CH7 müssen zwischen 1-255 und CH8 zwischen 5-9 eingestellt sein 0-255 Schrittweise Roteinstellung von 0-100% Kanal 10 – Grünintensität (CH6, CH7 müssen zwischen 1-255 und CH8 zwischen 5-9 eingestellt sein 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 11 –...
- Seite 44 Infinity iW-1240 RDM Artnet Kanal 1 – Rote LED Pixel 1 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 2 – Grüne LED Pixel 1 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 3 – Blaue LED Pixel 1 0-255 Schrittweise Blaueinstellung von 0 –...
- Seite 45 Infinity iW-1240 RDM Kanal 6 – Grüne LED Pixel 2 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 7 – Blaue LED Pixel 2 0-255 Schrittweise Blaueinstellung von 0 – 100% Kanal 8 – Weiße LED Pixel 2 0-255 Schrittweise Weißeinstellung von 0 – 100% Kanal 45 –...
-
Seite 46: Kanaleinstellungen
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Infinity iW-1240 RDM von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 47: Sicherung Austauschen
Infinity iW-1240 RDM Anschlüsse vollständig trocken sind, bevor Sie das Gerät mit anderen Geräten verbinden oder wieder ans Netz anschließen. Sicherung austauschen Durch Überspannungen, Kurzschlüsse oder ungeeignete Netzanschlüsse kann eine Sicherung durchbrennen. Das Gerät funktioniert nicht, wenn die Sicherung durchgebrannt ist. Führen Sie in diesem Fall die folgenden Schritte durch. - Seite 48 Infinity iW-1240 RDM Problem Mögliche Ursache(n) Lösung Einer oder mehrere Das Gerät erhält keinen Strom. Überprüfen Sie, ob das Gerät Scheinwerfer eingeschaltet ist und dass die Kabel funktionieren angeschlossen sind. überhaupt nicht. Hauptsicherung durchgebrannt. Ersetzen Sie die Sicherung.
-
Seite 49: Technische Daten
Infinity iW-1240 RDM Technische Daten Modell: Infinity iW-1240 RDM Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 460W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Geräte an Stromleitung @ 120V: 2 Stk. Geräte an Stromleitung @ 240 V: 5 Stk. Sicherung: T6,3AL/250V... -
Seite 50: Abmessungen
Infinity iW-1240 RDM Abmessungen Bestellnummer: 41527... - Seite 51 ©2017 Infinity...
