- Seite 1 HANDBUCH DEUTSCH Infinity iS-250 Bestellnummer: 41502 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Beschreibung des Produkts ............................. 8 Vorderseite ..................................9 Rückseite ..................................10 Installation ..................................11 Setup und Betrieb ................................11 Steuerungsmodi ................................11 Ein Infinity (voreingestellte Programme) ......................11 Mehrere Infinitys (Master/Slave-Steuerung) ......................11 Mehrere Infinitys (DMX-Steuerung) ........................12 Verbinden der Geräte ...............................14 Datenverkabelung ..............................14 Bedienfeld ..................................15 Kontrollmodus ................................15 DMX-Adresszuweisung ...............................15... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Infinity iS-250 mit Powercon Netzkabel (1,5 m) 2 Halterungen zum Anbringen an einen Traversenrahmen ... - Seite 4 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Infinity-Händler. Bestellnummer: 41502...
-
Seite 5: Bestimmungsgemäßer Gebrauch
Verwenden Sie eine Schelle, um den Infinity mithilfe der Halterung an einem Traversenrahmen zu befestigen. Der Infinity darf unter keinen Umständen so montiert werden, dass es frei im Raum schwingen kann. Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. - Seite 6 Infinity iS-250 Der Infinity kann auf dem Boden einer flachen Bühne positioniert oder mit einer Schelle an einem Traversenrahmen befestigt werden. Anbringen einer Halterung auf der Unterseite des Geräts Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen!
-
Seite 7: Netzanschlüsse
Infinity iS-250 Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER PHASE BLAU... -
Seite 8: Rückgabe
Infinity iS-250 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Produkts

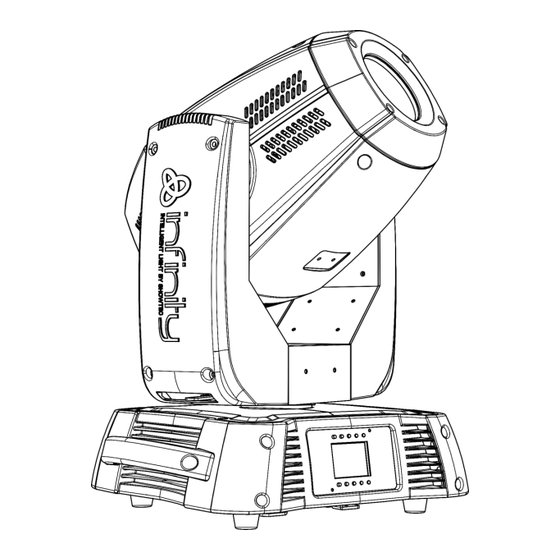

Infinity iS-250 Beschreibung des Produkts Funktionen Der Infinity iS-250 ist ein Moving Head mit hoher Leistung und herausragenden Effekten. Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 430 W Lichtquelle: 1x 250 W LED, weiß (LumiEngin) Lux @ 1m: 102400 (12°) ... -
Seite 10: Vorderseite
Infinity iS-250 Vorderseite Abb. 01 01) Linse 02) LCD-Display + Steuerungstasten Bestellnummer: 41502... -
Seite 11: Rückseite
Infinity iS-250 Rückseite Abb. 02 03) 5-poliger DMX-Eingang 04) 5-poliger DMX-Ausgang 05) 3-poliger DMX-Eingang 06) 3-poliger DMX-Ausgang 07) 100-240 V Neutrik Powercon Eingang 08) 100-240 V Neutrik Powercon Ausgang 09) Netzschalter (EIN/AUS) 10) Sicherung F7AL 250 V HINWEIS: Um dieses Gerät richtig bedienen zu können, sind DMX-Kenntnisse erforderlich. -
Seite 12: Installation
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Der Infinity funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist. 05) Auf Seite 21 finden Sie weitere Informationen über die voreingestellten Programme. -
Seite 13: Mehrere Infinitys (Dmx-Steuerung)
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Verbinden Sie den Infinity und andere Geräte mit einem 3/5-poligen XLR-Kabel. 05) Verbinden Sie die Geräte wie in Abb. 04 abgebildet. Verwenden Sie ein DMX-Datenkabel, um den Ausgang (OUT) des ersten Geräts mit dem Eingang (IN) des zweiten Geräts zu verbinden. - Seite 14 Infinity iS-250 Mehrere Infinitys (DMX-Setup) Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 41502...
-
Seite 15: Verbinden Der Geräte
DAP Audio Kabel, 110 Ohm, mit digitaler Signalübertragung. Bestellnummer FL0975 (0,75 m), FL09150 (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). Der Infinity iS-250 kann im Steuermodus mit einem Controller angesteuert oder im selbstständigen Modus ohne Controller betrieben werden. -
Seite 16: Bedienfeld
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Infinitys verwenden. Daher sollte die DMX-Adresse des ersten Infinity 1 (001) sein. Die DMX-Adresse des zweiten Infinity sollte 1+27=28 (028) und die DMX-Adresse des dritten Infinity sollte 28+27=55 (055) sein, etc. -
Seite 17: Menü-Übersicht
Infinity iS-250 Menü-Übersicht Bestellnummer: 41502... -
Seite 18: Hauptmenü-Optionen
Infinity iS-250 Hauptmenü-Optionen DMX-Adresse Bearbeitungsmodus Einstellungsmenü Voreingestellte Programme Testmodus Info Home Bearbeitungsmenü Down Einstellungsmodus Adresseinstellung Links Infinity-Logo Rechts 1. DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie oder , um auszuwählen. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können zwischen 512 verschiedenen DMX- Adressen wählen. -
Seite 19: Bearbeitungsmodus
Infinity iS-250 2. Bearbeitungsmodus Mit diesem Menü können Sie den gewünschten Modus einstellen. 01) Drücken Sie oder , um auszuwählen. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 3 verschiedene Modi auswählen. 03) Aktivieren Sie den gewünschten Modus mit 04) Stellen Sie den Wert des gewünschten Modus dann mit... -
Seite 20: Lebensdauer
Infinity iS-250 04) Drücken Sie , um mit der Einstellung des Modus zu beginnen. 05) Stellen Sie den Wert mit von NO auf YES. 06) Einige der Menüpunkte enthalten andere Optionen als die typischen YES/NO-Werte: Pan Angle (Pan-Winkel): 540°, 360°, 180°... -
Seite 21: Zurücksetzen
Infinity iS-250 3.2. Zurücksetzen Mit diesem Menü können Sie die Einstellungen des Geräts zurücksetzen. 01) Wählen Sie im Einstellungsmenü mit „Reset Function“ aus und drücken Sie , um das Menü zu öffnen. 02) Wählen Sie mit eine der 2 Optionen aus: ... -
Seite 22: Testmenü
Infinity iS-250 5. Testmenü Mit diesem Menü können Sie die Funktionen des Geräts testen. 01) Drücken Sie oder , um auszuwählen. 02) Drücken Sie , um das Menü zu öffnen. 03) Wählen Sie mit einen der 2 Modi aus: Autotest ... -
Seite 23: Systeminformationen
Infinity iS-250 6. Systeminformationen Mit diesem Menü können Sie den gewünschten Modus einstellen. 01) Drücken Sie oder , um auszuwählen. 02) Drücken Sie , um das Menü zu öffnen. 03) Auf dem Display erscheint nun: 04) Sie können sich nun die aktuelle Softwareversion, den aktuell aktiven Modus, die aktuelle DMX- Startadresse, die aktuelle Temperatur, den Gesamtzeitzähler, den Betriebszeitzähler und die UID-... -
Seite 24: Dmx-Kanäle
Infinity iS-250 DMX-Kanäle 27 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 25 Infinity iS-250 Kanal 10 – Farbrad 2 ( Dimmer und Shutter müssen geöffnet sein Geöffnet/Weiß 7-13 Farbe 1 (½ CTO) 14-20 Farbe 2 (Volle CTO-Ausgabe) 21-27 Farbe 3 28-34 Farbe 4 35-41 Farbe 5 42-48 Farbe 6 49-59 Farbe 7 60-187 Splitfarben (allmähliche Farbradeinstellung)
- Seite 26 Infinity iS-250 Kanal 13 – Statisches Goborad + Gobo-Shake ( Dimmer und Shutter müssen geöffnet sein Geöffnet / Weiß 7-13 Gobo 1 14-20 Gobo 2 21-27 Gobo 3 28-34 Gobo 4 35-41 Gobo 5 42-48 Gobo 6 49-55 Gobo 7...
- Seite 27 Infinity iS-250 Kanal 20 – Prismarotation Dimmer und Shutter müssen geöffnet und CH19 muss zwischen 5-255 eingestellt sein 0-127 Prismaindexierung 128-189 Rotation im Uhrzeigersinn von schnell nach langsam 190-193 Keine Funktion 194-255 Rotation gegen den Uhrzeigersinn, von langsam nach schnell Kanal 21 –...
- Seite 28 Infinity iS-250 Kanal 26 – Voreingestellte Programme ( Dimmer und Shutter müssen geöffnet sein Keine Funktion 8-15 Voreingestelltes Programm 1 16-23 Voreingestelltes Programm 2 24-31 Voreingestelltes Programm 3 32-39 Voreingestelltes Programm 4 40-47 Voreingestelltes Programm 5 48-55 Voreingestelltes Programm 6...
-
Seite 29: Kanäle
Infinity iS-250 21 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 30 Infinity iS-250 Kanal 9 – Farbrad 2 ( Dimmer und Shutter müssen geöffnet sein Geöffnet/Weiß 7-13 Farbe 1 (½ CTO) 14-20 Farbe 2 (Volle CTO-Ausgabe) 21-27 Farbe 3 28-34 Farbe 4 35-41 Farbe 5 42-48 Farbe 6 49-59 Farbe 7 60-187 Splitfarben (allmähliche Farbradeinstellung)
- Seite 31 Infinity iS-250 79-85 Gobo-Shakeeffekt 6 von langsam nach schnell 86-92 Gobo-Shakeeffekt 5 von langsam nach schnell 93-99 Gobo-Shakeeffekt 4 von langsam nach schnell 100-106 Gobo-Shakeeffekt 3 von langsam nach schnell 107-113 Gobo-Shakeeffekt 2 von langsam nach schnell 114-120 Gobo-Shakeeffekt 1 von langsam nach schnell 121-127 Geöffnet / Weiß...
- Seite 32 Infinity iS-250 Kanal 21 - Funktionen Keine Funktion 8-15 Blackout während Pan/Tilt-Bewegung 16-23 Blackout während Farbrad-Bewegung 24-31 Blackout während Goborad-Bewegung 32-39 Blackout während Pan-/Tilt-/Farbrad-Bewegung 40-47 Blackout während Pan-/Tilt-/Goborad-Bewegung 48-55 Blackout während Pan-/Tilt-/Farbrad-/Goborad-Bewegung 56-87 Keine Funktion 88-95 Keine Funktion 96-103 Pan zurücksetzen 104-111 Tilt zurücksetzen...
-
Seite 33: Kanaleinstellungen
Infinity iS-250 Kanaleinstellungen Abb. 06 Bestellnummer: 41502... -
Seite 34: Wartung
Infinity iS-250 Wartung Der Infinity iS-250 ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 35: Ein Gobo Aus Dem Rotierenden Goborad Auswechseln
Infinity iS-250 Ein Gobo aus dem rotierenden Goborad auswechseln 01) Ziehen Sie den Netzstecker ab und stellen Sie den Netzschalter auf OFF. 02) Stellen Sie sicher, dass das Gobo, das Sie einsetzen möchten, die richtige Größe hat. Siehe die Abbildung unten. -
Seite 36: Orientierung Der Glasgobos
Infinity iS-250 pressen Sie sie ein wenig zusammen. Verwenden Sie gegebenenfalls eine Zange. Rasten Sie den Gobohalter wieder am Goborad ein. 10) Bringen Sie die Abdeckung wieder an und drehen Sie die Schrauben fest. Orientierung der Glasgobos Beschichtete Glasgobos werden so eingelegt, dass die beschichtete Seite zum Rand des Halters zeigt (weg von der Feder). - Seite 37 Infinity iS-250 Farbrad 1 Farbrad 2 Abb. 10 Abb. 11 Rotierendes Goborad Statisches Goborad Abb. 12 Abb. 13 Bestellnummer: 41502...
-
Seite 38: Fehlersuche
02) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 03) Die LEDs. Geben Sie das Gerät an Ihren Infinity-Händler zurück. 04) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 34 für nähere Informationen zum Auswechseln der Sicherung. - Seite 39 Infinity iS-250 Problem Mögliche Ursache(n) Lösung Ein oder mehrere • Überprüfen Sie, ob das Gerät eingeschaltet Das Gerät erhält keinen Strom Geräte ist und ob die Kabel angeschlossen sind. funktionieren überhaupt nicht Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung Der Controller ist nicht •...
-
Seite 40: Technische Daten
Infinity iS-250 Technische Daten Modell: Infinity iS-250 Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 430 W DMX-Verbindung: 30 Stk. Sicherung: F7AL/250 V Abmessungen: 346 x 417 x 582 mm (LxBxH) Gewicht: 25,4 kg Bedienung und Programmierung: Ausgabepole: Pol 1 (Erdung), Pol 2 (-), Pol 3 (+) DMX-Modus: 21, 27 Kanäle... -
Seite 41: Abmessungen
Infinity iS-250 Abmessungen Unangekündigte Änderungen der technischen Daten und des Designs bleiben vorbehalten. www.highlite.com Website: service@highlite.com E-Mail: Bestellnummer: 41502... -
Seite 42: Notizen
Infinity iS-250 Notizen Bestellnummer: 41502... - Seite 43 Infinity iS-250 Bestellnummer: 41502...
- Seite 44 ©2018 Infinity...
