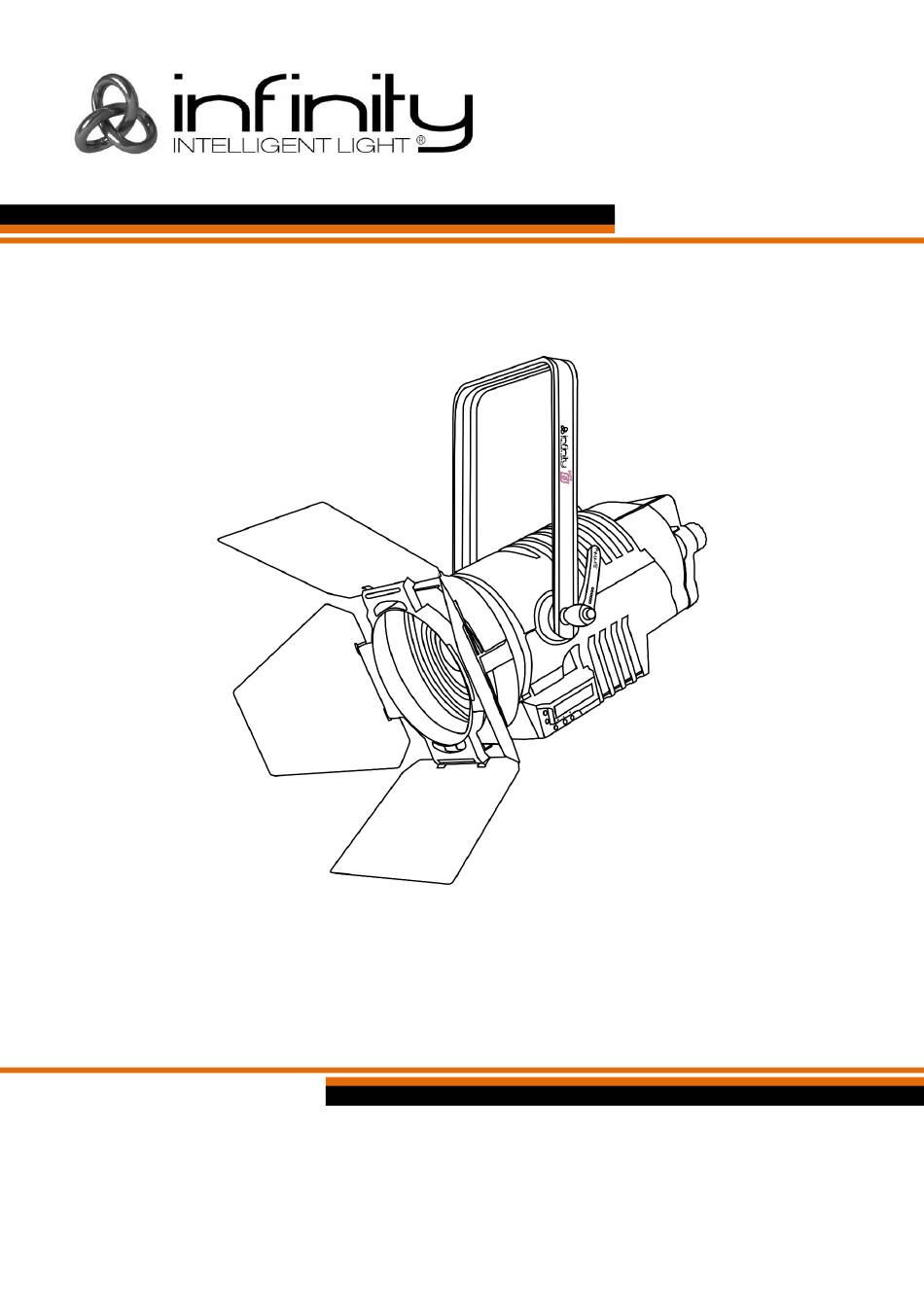

- Seite 1 HANDBUCH DEUTSCH Infinity TF-300 Fresnel Bestellnummer: 200200 Firmwareversion 1.01 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
TF-300 Fresnel Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................6 Netzanschlüsse ................................7 Rückgabe ..................................8 Reklamationen ................................8 Beschreibung des Geräts ..............................9 Optionales Zubehör ..............................9 Übersicht ..................................10 Seite ....................................11 Rückseite ..................................12 Installation ..................................12 Setup und Betrieb ................................12 Installation des Filterrahmens ............................13... - Seite 3 TF-300 Fresnel Keine Reaktion auf DMX-Signale ..........................28 Technische Daten ................................30 Abmessungen ..................................31 Notizen ....................................32 Bestellnummer: 200200...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Infinity TF-300 Fresnel ● Neutrik Powercon-zu-Schuko-Netzkabel (1,4 m) ● Sicherheitskabel ●... - Seite 5 TF-300 Fresnel Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Stellen Sie die Nutzung des Produkts umgehend ein, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Infinity-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. -
Seite 7: Montage
TF-300 Fresnel Montage Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem Anbringen an Traversen und allen weiteren Sicherheitsmaßnahmen. Versuchen Sie nicht, das Gerät selbst zu installieren! Lassen Sie die Installation immer von einem Vertragshändler vornehmen! Verfahrensweise: ● Falls das Gerät von der Decke oder hohen Balken herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden. -
Seite 8: Netzanschlüsse
TF-300 Fresnel Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER... -
Seite 9: Rückgabe
TF-300 Fresnel Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 10: Beschreibung Des Geräts

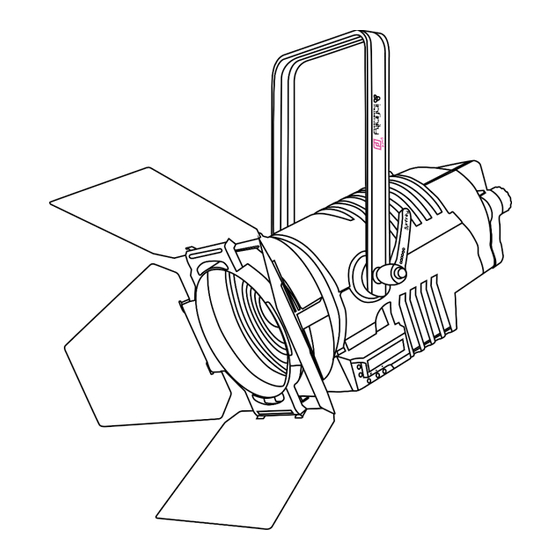

TF-300 Fresnel Beschreibung des Geräts Funktionen Der Infinity TF-300 Fresnel ist ein hochmoderner hochauflösender Theaterscheinwerfer mit einer hohen Ausgabeleistung. ● Liefert die Leistung einer 1,2-kW-Wolfram-Halogenlampe bei einem Verbrauch von 300 W ● Manueller und motorisierter Zoom: ● Gleich bleibende Farbtemperatur unabhängig von der Ausgabeintensität ●... -
Seite 11: Übersicht
TF-300 Fresnel Übersicht Abb. 01 01) Flügeltor (optional) Hinweis: nicht in Ihrer Lieferung inbegriffen. Es handelt sich um optionales Zubehör: 200251 – Flügeltor für Infinity Fresnel 02) Weiße 300W-LED von Lumiled Bestellnummer: 200200... - Seite 12 TF-300 Fresnel Seite Abb. 02 03) Rückwärtiger Griff 04) Sicherheitsring 05) Halterung 06) Griffeinstellung 07) Steuerungstasten + LC-Display 08) Manuelle Zoomeinstellung Bestellnummer: 200200...
-
Seite 13: Rückseite
14) Neutrik Powercon-Ausgang (Grau) Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Infinity TF-300 Fresnel. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 14: Installation Des Filterrahmens
TF-300 Fresnel Installation des Filterrahmens 01) Drücken Sie die obere federbelastete Halterung zur Seite. 02) Ziehen Sie obere federbelastete Halterung in Pfeilrichtung. 03) Stellen Sie sicher, dass die obere Halterung nach hinten gezogen ist und schieben Sie den Filterrahmen (Bestellnummer: 200250) in die untere federbelastete Halterung. 04) Lösen Sie die obere federbelastete Halterung. -
Seite 15: Installation Des Flügeltors
TF-300 Fresnel Installation des Flügeltors 01) Drücken Sie die obere federbelastete Halterung zur Seite. 02) Ziehen Sie obere federbelastete Halterung in Pfeilrichtung. 03) Stellen Sie sicher, dass die obere Halterung nach hinten gezogen ist und schieben Sie das Flügeltor (Bestellnummer: 200251) in die untere federbelastete Halterung. 04) Bringen Sie obere federbelastete Halterung wieder in ihre Ausgangsposition. -
Seite 16: Steuerungsmodi
TF-300 Fresnel Steuerungsmodi Es gibt 2 Modi: Manuelle Steuerung DMX512 (1CH, 3CH, 5CH) Ein Fresnel (Manuelle Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. - Seite 17 TF-300 Fresnel Mehrere Fresnels (DMX-Setup) Abb. 06 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 200200...
-
Seite 18: Verbinden Der Geräte
DAP DMX-Adapter: 3 Pole > 5 Pole. Bestellnummer FLA30. ● DAP DMX-Endstecker, 3-polig. Bestellnummer FLA42. ● DAP DMX-Endstecker, 5-polig. Bestellnummer FLA43. Der Infinity TF-300 Fresnel kann im Steuermodus mit einem Controller angesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 200200... -
Seite 19: Bedienfeld
TF-300 Fresnel Bedienfeld LC-Display Home-Taste Return-Taste Enter-Taste Up-Taste Down-Taste Abb. 07 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 20: Menü-Übersicht
TF-300 Fresnel Menü-Übersicht Bestellnummer: 200200... -
Seite 21: Aktivieren Des Fokusmodus
TF-300 Fresnel Beim Hochfahren erscheint der Info-Bildschirm! Drücken Sie die Home-Taste (B), um zwischen dem Info-Bildschirm und dem aktuellen Menü-Modus zu wechseln. Drücken Sie die Return-Taste, (C) um zum Hauptmenü zurückzukehren. Aktivieren des Fokusmodus Halten Sie die Home-Taste (B) 2 Sekunden lang gedrückt. Die Ausgabe leuchtet nun weiß mit 3200 K (Fokusmodus). -
Seite 22: Dmx-Konfiguration
TF-300 Fresnel 1. DMX-Konfiguration In diesem Menü können Sie eine DMX-Konfiguration auswählen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN einen der 3 Kanalmodi oder aus. -
Seite 23: Dimmerkurven
TF-300 Fresnel 4. Dimmerkurven In diesem Menü können Sie eine Dimmerkurve auswählen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN eine der 4 verfügbaren Optionen aus: 04) Drücken Sie zur Bestätigung ENTER. -
Seite 24: Dmx-Signal Verloren
TF-300 Fresnel 6. DMX-Signal verloren In diesem Menü können Sie festlegen, wie der Fresnel reagieren soll, wenn er keine DMX-Signale mehr erhält. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN eine der 3 Optionen aus: Das Gerät kehrt zum letzten ordnungsgemäß... -
Seite 25: Zoommotor
TF-300 Fresnel 05) Wenn Sie auswählen, wird das Display durchgehend beleuchtet. 06) Drücken Sie ENTER, um die Auswahl zu bestätigen. 11. Zoommotor In diesem Menü können Sie die manuellen Einstellungen des Zoommotors vornehmen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. -
Seite 26: Info
TF-300 Fresnel 12. Info In diesem Menü können Sie die Informationen über das Gerät ansehen. 01) Drücken Sie im Hauptmenü wiederholt auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Auf dem Bildschirm erscheint nun: Betriebsstunden Betriebsstunden der aktuellen Lampe Zeigt, wie häufig das Gerät bisher eingeschaltet wurde... -
Seite 27: Dmx-Kanäle
TF-300 Fresnel DMX-Kanäle 1 Kanal (Dimmer) Kanal 1 – Dimmer 0-255 Dimmerhelligkeit, von Schwarz bis maximale Helligkeit 0-100% 3 Kanäle (Basic) Kanal 1 – Dimmer 0-255 Dimmerhelligkeit, von Schwarz bis maximale Helligkeit 0-100% Kanal 2 – Shutter/Stroboskop Geschlossen 6-249 Stroboskop von niedriger nach hoher Frequenz 250-255 Offen Kanal 3 - Zoom... -
Seite 28: Wartung
Keine Funktion Wartung Der Infinity TF-300 Fresnel von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. -
Seite 29: Fehlersuche
03) Die LEDs. Geben Sie den Fresnel an Ihren Infinity-Händler zurück. 04) Die interne Sicherung. Geben Sie den Fresnel an Ihren Infinity-Händler zurück. 05) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. - Seite 30 Kabel Scheinwerfer angeschlossen sind. funktionieren Hauptsicherung durchgebrannt. Geben Sie das Gerät an Ihren Infinity- überhaupt nicht. Händler zurück. Die Geräte starten Der Controller ist nicht Schließen Sie den Controller an korrekt neu, aber...
-
Seite 31: Technische Daten
TF-300 Fresnel Technische Daten Modell: Infinity TF-300 Fresnel Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 300W Leistungsfaktor: 0,97 DMX-Verbindung: 30 Stück Abmessungen: 450 x 330 x 450 mm (LxBxH, einschl. Halterung) Gewicht: 8,2 kg Bedienung und Programmierung: Ausgabepole: Pin 1 (Erde), Pin 2 (-), Pin 3 (+) DMX-Modus: 1, 3 oder 5 Kanäle... -
Seite 32: Abmessungen
TF-300 Fresnel Abmessungen Bestellnummer: 200200... -
Seite 33: Notizen
TF-300 Fresnel Notizen Bestellnummer: 200200... - Seite 34 TF-300 Fresnel Bestellnummer: 200200...
- Seite 35 ©2018 Infinity...
