Infinity iW-740 RDM
Anschluss an ein Netzwerk
Artnet-Einstellungen
01) Installieren Sie eine beliebige Artnet-Software auf Ihrem PC (Windows, Mac oder Benutzerkonsole
mit Artnet-Unterstützung).
02) Schließen Sie den Infinity an die Stromversorgung an.
03) Schließen Sie das Gerät über den Ethernet-Anschluss (03) mit einem CAT-5/CAT-6-Kabel an Ihre
Software/Ihr Lichtmischpult an.
04) Stellen Sie die IP-Adresse Ihrer Software/Ihres Lichtmischpultes je nach den Artnet-Einstellungen auf
2.x.x.x oder 10.x.x.x ein.
05) Stellen Sie die Subnetzmaske sowohl auf dem Infinity als auch in der Software/ auf dem
Lichtmischpult auf 255.0.0.0 ein. Achten Sie darauf, dass alle Geräte im Netzwerk eine eindeutige IP-
Adresse haben.
06) Halten Sie sich an das folgende Beispiel, wenn Sie mehr als ein Gerät anschließen möchten.
Beispiel:
01) Achten Sie darauf, dass alle angeschlossenen Infinitys eine eindeutige IP-Adresse haben.
02) Achten Sie darauf, dass die Subnetzmaske für jedes Gerät auf 255.0.0.0 gestellt ist.
03) Stellen Sie das Universum des ersten Infinity auf 1.
04) Stellen Sie die DMX-Adresse des ersten Infinity auf 001.
05) Wenn Sie bei der Verbindung von mehreren Infinitys die DMX-bedingte Grenze von 512 Kanälen
erreichen, stellen Sie das Universum des nächsten Infinity auf 2 und seine DMX-Adresse auf 001.
06) Sie können Schritt 5 bis zu 255 Mal wiederholen (255 verfügbare Universen).
07) Mappen Sie alle angeschlossenen Geräte mit den oben beschriebenen Einstellungen in Ihrer
Software.
08) Die Infinitys sind nun bereit für den Betrieb.
09) Wenn Sie sehr große Setups erstellen, sollten Sie einen 16-bit-Hochgeschwindigkeits-Ethernetswitch
verwenden, um das Artnet-Signal zu verteilen.
Herstellung eines Datenkabels
Sie können das Datenkabel für die Datenübertragung des iW-740 RDM mit einem Standardethernetkabel
ersetzen.
Bitte folgen Sie diese Anleitung zur Herstellung eines zusätzlichen Netzkabels.

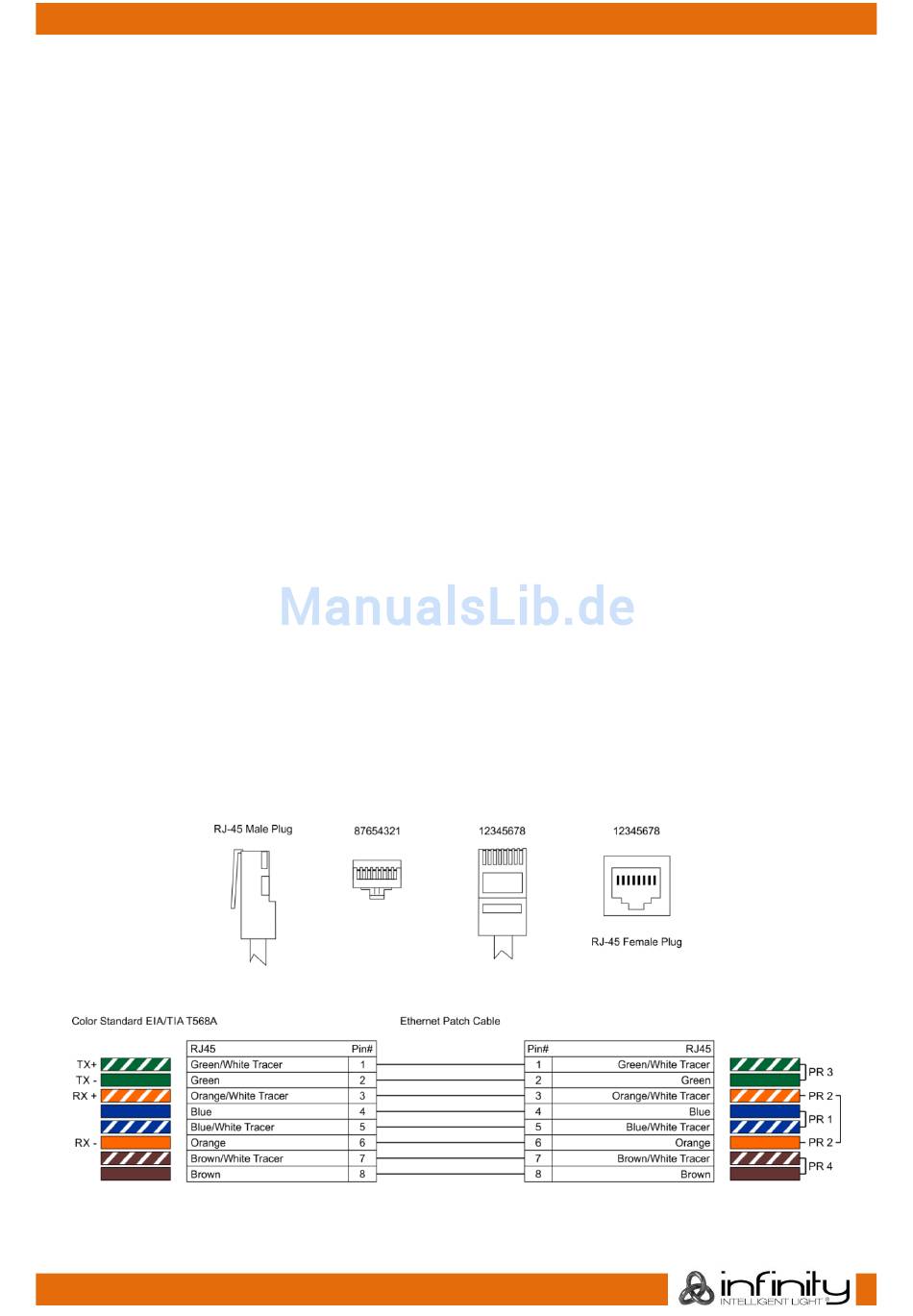

Verbinden Sie ein Standard-Netzkabel (CAT-5/ 5E /6) mit einem RJ-45-Anschluss, so wie auf der Abbildung
gezeigt (Abb. 07). Die Drähte sollten wie folgt farblich markiert werden:
Bestellnummer: 41526
14
Abb. 07
