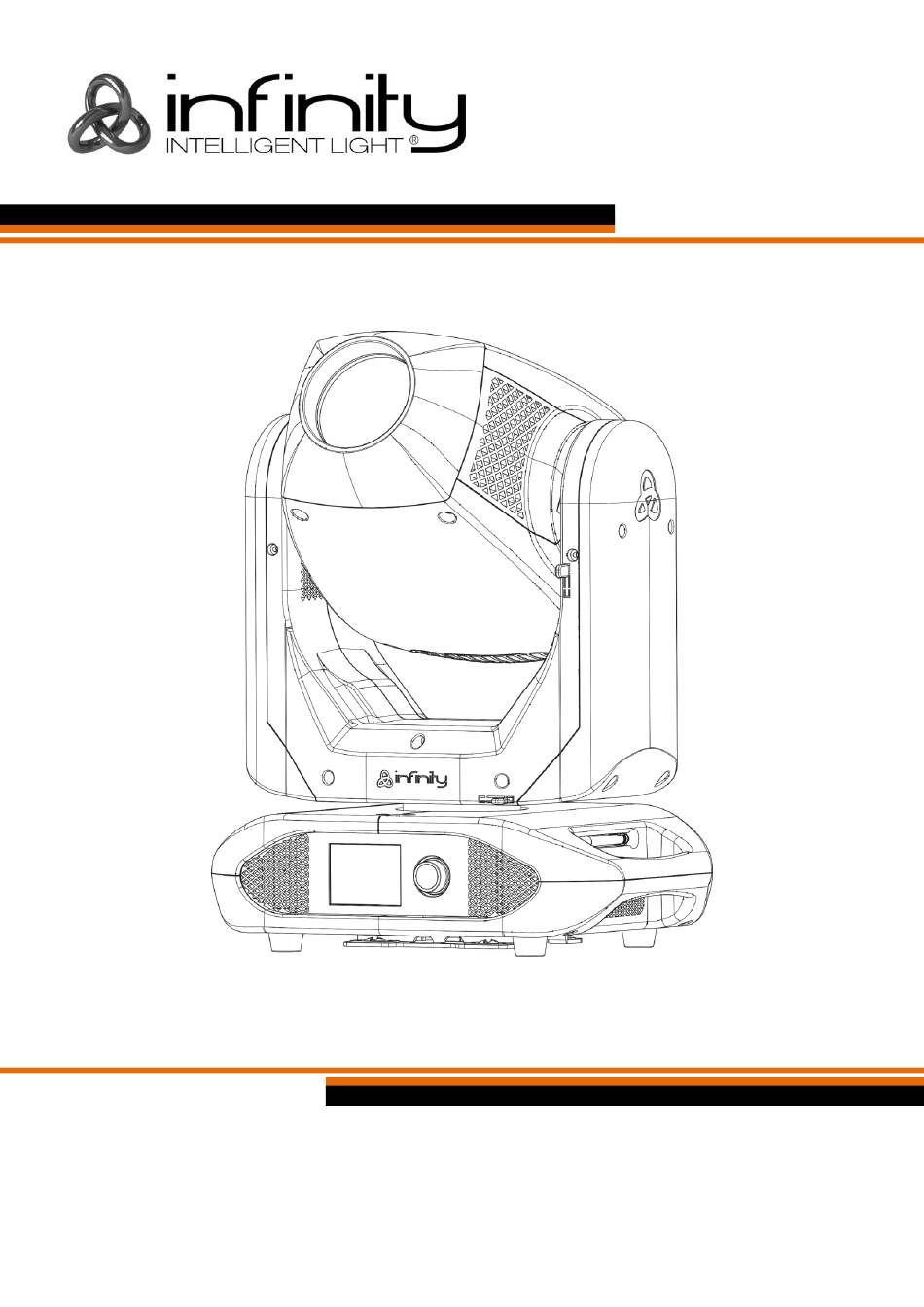

- Seite 1 HANDBUCH DEUTSCH Infinity S201 Profile Bestellnummer: 41505 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Ein Infinity (selbstständiger Modus) ........................11 Ein Infinity (Manuell) ..............................11 Mehrere Infinitys (DMX-Steuerung) ........................11 Mehrere Infinitys (Wireless-DMX-Steuerung) .......................12 Verbinden des Infinity mit dem W-DMX-Transmitter ..................14 Trennen des Infinity vom W-DMX-Transmitter .....................14 Mehrere Infinitys (Artnet-Steuerung) ........................15 Anschluss an ein Netzwerk ............................16 Artnet-Einstellungen ..............................16 Herstellung eines Datenkabels ..........................17... - Seite 3 Infinity S201 Profile 6. Information ................................34 6.1. Fixture-Informationen ............................34 6.2. Ventilatorinformationen ..........................35 6.3. Fehlerinformationen ............................35 6.4. Kanalinformationen ............................36 DMX-Kanäle .................................37 23 Kanäle ...................................41 Wartung .....................................45 Ersetzen der Sicherung ...............................45 Goboabmessungen ..............................46 Ein Gobo aus dem rotierenden Goborad auswechseln ..................46 Orientierung der Glasgobos .............................47 Rotierende Goboräder und Farbrad ..........................48...
-
Seite 4: Warnung
Infinity S201 Profile Warnung Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Infinity-Händler. Bestellnummer: 41505...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Verwenden Sie eine Schelle, um den Infinity mithilfe der Halterung an einem Traversenrahmen zu befestigen. ● Der Infinity darf unter keinen Umständen so montiert werden, dass es frei im Raum schwingen kann. ● Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. -
Seite 7: Netzanschlüsse
Infinity S201 Profile Der Infinity kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Montagehalterung und einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 8: Rückgabe
Infinity S201 Profile Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Produkts

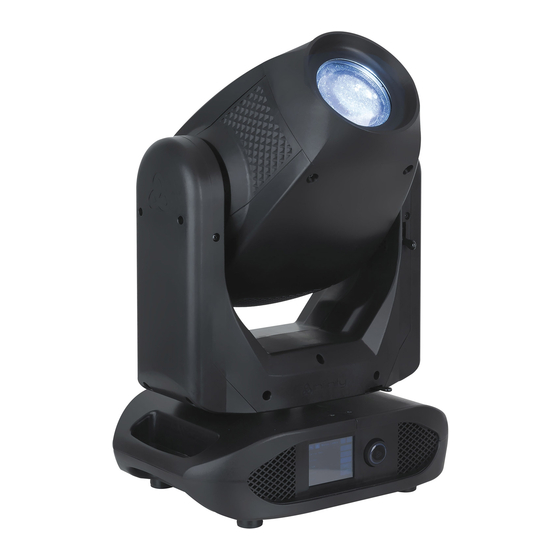

Infinity S201 Profile Beschreibung des Produkts Funktionen Der Infinity S201 Profile ist ein Moving Head mit hoher Leistung und hervorragenden Effekten. Ausgabeleistung ● Lux @ 5m 12°: 11345 ● Lux @ 5m 30°: 2296 ● Strahlungswinkel: 12° - 30° ●... -
Seite 10: Zertifizierung Und Sicherheit
Infinity S201 Profile Zertifizierung und Sicherheit ● Zertifizierung: CE ● Max. Umgebungstemperatur: 40°C; Optionales Zubehör: 70454 – Sicherheitskabel Saveking 4 mm (Natur) 70456 – Sicherheitskabel Saveking 4 mm (Schwarz) FLA43 – DMX Terminator 75101 – Schnellverbinder 150 kg (Schwarz) Vorderseite Abb. -
Seite 11: Rückseite
Infinity S201 Profile Rückseite Abb. 02 04) 5-poliger DMX-Eingang 05) Artnet RJ45-Anschluss 06) Neutrik Powercon True1 Netzeingang 07) Sicherung F7AL/250V 08) 5-poliger DMX-Ausgang 09) Artnet RJ45-Anschluss 10) Erde 11) Neutrik Powercon True1 Netzausgang Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 12: Setup Und Betrieb
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Der Infinity funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist. 05) Siehe Seiten 33 für mehr Informationen über den selbstständigen Modus. -
Seite 13: Mehrere Infinitys (Wireless-Dmx-Steuerung)
Infinity S201 Profile Mehrere Infinitys (DMX-Setup) Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Mehrere Infinitys (Wireless-DMX-Steuerung) 01) Installieren Sie die Infinitys in der gewünschten Position (maximale WLAN-Reichweite: 250 m). 02) Damit die Infinitys das kabellose DMX-Signal richtig empfangen, müssen Sie auf allen Infinitys W-DMX aktivieren (siehe Seite 26-28 für weitere Informationen). - Seite 14 Infinity S201 Profile Mehrere Infinitys (W-DMX-Steuerung) Abb. 05 Bestellnummer: 41505...
-
Seite 15: Verbinden Des Infinity Mit Dem W-Dmx-Transmitter
Signale nicht gleichzeitig empfangen.. Verbinden des Infinity mit dem W-DMX-Transmitter Der Infinity kann den Empfang nicht auf ein zufällig gewähltes Übertragungssignal abgleichen. Lesen Sie die Anleitung Ihres WLAN-Transmitters, um das passende Sendesignal einzustellen. Wir empfehlen den W-DMX MicroBox F-1 G5 Transceiver (50175) von WIRELESS SOLUTION (Abb. 06). -
Seite 16: Mehrere Infinitys (Artnet-Steuerung)
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie den Infinity und andere Geräte mit einem CAT5/CAT6-Kabel. 04) Schließen Sie einen PC, auf dem die Artnet-Software installiert ist, an den RJ45-Eingang des ersten Geräts an. -
Seite 17: Anschluss An Ein Netzwerk
04) Stellen Sie die IP-Adresse Ihrer Software/Ihres Lichtmischpultes je nach den Artnet-Einstellungen auf 2.x.x.x oder 10.x.x.x ein. 05) Stellen Sie die Subnetzmaske sowohl auf dem Infinity als auch in der Software/auf dem Lichtmischpult auf 255.0.0.0. ein. Achten Sie darauf, dass alle Geräte im Netzwerk eine eindeutige IP-Adresse haben. -
Seite 18: Herstellung Eines Datenkabels
Infinity S201 Profile Herstellung eines Datenkabels Sie können das Datenkabel für die Datenübertragung des S201 mit einem Standard-Ethernetkabel ersetzen. Bitte folgen Sie diese Anleitung zur Herstellung eines zusätzlichen Netzkabels. Verbinden Sie ein Standard-Netzkabel (CAT-5/ 5E /6) mit einem RJ-45-Anschluss, so wie auf der Abbildung gezeigt (Abb. -
Seite 19: Verbinden Der Geräte
Infinity S201 Profile Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 20: Bedienfeld
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Infinitys verwenden. Daher sollte die DMX-Adresse des ersten Infinity 1(001) sein. Die DMX-Adresse des zweiten Infinity sollte 1+57=58 (058) und die DMX-Adresse des dritten Infinity sollte 58+57=115 (115) sein, etc. -
Seite 21: Menü-Übersicht
Infinity S201 Profile Menü-Übersicht Bestellnummer: 41505... - Seite 22 Infinity S201 Profile Bestellnummer: 41505...
- Seite 23 Infinity S201 Profile Bestellnummer: 41505...
- Seite 24 Infinity S201 Profile Bestellnummer: 41505...
-
Seite 25: Hochfahren
● Wenn der Infinity nicht mit einem Transmitter gekoppelt ist, erscheint die Anzeige grau. ● Wenn der Infinity mit einem Transmitter gekoppelt ist, aber kein DMX-Signal empfängt, blinkt die Anzeige langsam. ● Wenn der Infinity mit einem Transmitter gekoppelt ist und ein DMX-Signal empfängt, erscheint die Anzeige grün. -
Seite 26: Hochfahren Ohne Reset
Halten Sie den Regler 3 Sekunden lang gedrückt. Das Infinity bleibt ausgeschaltet und das Display wird aktiviert. ● Halten Sie den Regler gedrückt und schalten Sie das Gerät ein. Der Infinity fährt nun ohne Reset hoch und das Display funktioniert unabhängig von der Stromversorgung. Hauptmenü-Optionen... -
Seite 27: Steuermodus
PERSONALITY: BASIC (17 Kanäle), ADVANCE (23 Kanäle), USER (bis zu 23 Kanäle) ● USER PERSONALITY: In diesem Modus können Sie den Infinity personalisieren, indem Sie die Reihenfolge der 23 DMX-Kanäle ändern und/oder einige Kanäle auslassen. Siehe unten für weitere Informationen. -
Seite 28: Einstellungsmenü
Infinity S201 Profile 3. Einstellungsmenü Mit diesem Menü können Sie den gewünschten Modus einstellen. 01) Wählen Sie im Hauptmenü aus und rufen Sie das Menü auf. Auf dem Display erscheint nun: 02) Scrollen Sie mit den Pfeiltasten durch die 23 Untermenüs. - Seite 29 PAN ANGLE: 540°/360°/180° ● TILT ANGLE: 270°/180°/90° ● AUTO PAN INVERT: Die Pan-Position wird je nach der Position des Infinity umgekehrt (ON/OGG). ● BACKLIGHT TIMER: Die Zeit, die verstreichen muss, damit das Display deaktiviert wird (5 min/1 min/30 s/ON) ●...
-
Seite 30: Netzwerkeinstellungen
Infinity S201 Profile 3.1. Netzwerkeinstellungen In diesem Menü können Sie die Netzwerkeinstellungen vornehmen. 01) Nachdem Sie NETWORK SETTINGS ausgewählt haben, wird Folgendes auf dem Display angezeigt: 02) Scrollen Sie mit den Pfeiltasten durch die 4 Untermenüs. 03) Drücken Sie den Regler zur Bestätigung, wenn Sie das gewünschte Untermenü ausgewählt haben. -
Seite 31: Touchkalibrierung
Infinity S201 Profile 02) Geben Sie den Mastercode ein, indem Sie den Regler drehen und drücken. 6468. 03) Alternativ können Sie die Werte auch direkt über die Schaltflächen auf dem Display eingeben. 04) Wählen Sie OK aus, um die Eingabe zu bestätigen. Auf dem Display erscheint nun: 05) Scrollen Sie mit den Pfeiltasten durch die 2 Untermenüs. -
Seite 32: Servicemenü
Infinity S201 Profile 02) Befolgen Sie die Anweisungen auf dem Display, bis die Kalibrierung abgeschlossen ist. 3.4. Servicemenü In diesem Menü können Sie verschiedene Abweichungen und Imperfektionen nach Ihrem Geschmack feintunen. 01) Nachdem Sie SERVICE MENU ausgewählt haben, wird Folgendes auf dem Display angezeigt: 02) Geben Sie den Mastercode ein, indem Sie den Regler drehen und drücken. -
Seite 33: Resetfunktion
Infinity S201 Profile 3.5. Resetfunktion Mit diesem Menü können Sie die Einstellungen des Geräts zurücksetzen. 01) Nachdem Sie RESET FUNCTION ausgewählt haben, wird Folgendes auf dem Display angezeigt: 02) Scrollen Sie mit den Pfeiltasten durch die 7 Funktionen. ● PAN/TILT: Pan/Tilt zurücksetzen ●... -
Seite 34: Selbstständiger Modus
Infinity S201 Profile 07) Nachdem Sie TEST RUN ausgewählt haben, wird Folgendes auf dem Display angezeigt: 08) Die Funktionen des Geräts werden nun geprüft. 09) Nachdem Sie MANUAL CONTROL ausgewählt haben, wird Folgendes auf dem Display angezeigt: 10) Scrollen Sie mit den Pfeiltasten durch die 23 Funktionen. Diese Funktionen entsprechen den Funktionen, die in den DMX-Tabellen aufgeführt sind (d. -
Seite 35: Information
Infinity S201 Profile 6. Information In diesem Menü können Sie die Parameter des Geräts ansehen. 01) Wählen Sie im Hauptmenü aus und rufen Sie das Menü auf. Auf dem Display erscheint nun: 02) Scrollen Sie mit den Pfeiltasten durch die 4 Untermenüs. -
Seite 36: Ventilatorinformationen
Infinity S201 Profile 6.2. Ventilatorinformationen In diesem Menü können Sie den Status der Ventilatoren prüfen. 03) Nachdem Sie FAN INFORMATION ausgewählt haben, wird Folgendes auf dem Display angezeigt: 6.3. Fehlerinformationen In diesem Menü können Sie alle vorhanden Fehler sehen. 04) Nachdem Sie ERROR INFORMATION ausgewählt haben, wird Folgendes auf dem Display angezeigt:... -
Seite 37: Kanalinformationen
Infinity S201 Profile 6.4. Kanalinformationen In diesem Menü können Sie die Kanalinformationen ansehen. 01) Nachdem Sie CHANNEL INFO ausgewählt haben, wird Folgendes auf dem Display angezeigt: 02) Scrollen Sie mit dem Regler oder den Pfeiltasten durch die beiden Bildschirme, um alle Daten zu sehen. -
Seite 38: Dmx-Kanäle
Infinity S201 Profile DMX-Kanäle Infinity Furion S201 Firmwareversion V5.0 Advan Stan High Basic Funktion Snap dard light 0-255 0-540 Pan 16 Bit 0-255 16 Bit anpassbar Tilt 0-255 0-270 Tilt 16 Bit 0-255 16 Bit anpassbar Pan/Tilt- Abnehmende 0-255 Geschwindigkeit... - Seite 39 Infinity S201 Profile Infinity Furion S201 Firmwareversion V5.0 Advan- Stan- High- Basic Funktion Snap dard light 0-255 0-540 Rotation Offen Goborad 1 9-17 Gobo 1 (Asteroiden) 18-26 Gobo 2 (Psycho) 27-35 Gobo 3 (Pinsel) Gobo 4 36-44 (Dreiecke) 45-53 Gobo 5 (Barock)
- Seite 40 Infinity S201 Profile Infinity Furion S201 Firmwareversion V5.0 Advan- Stan- High- Basic Funktion Snap dard light Gobo 4 Shakeeffekt, zunehmende 92-98 Geschwindigkeit Gobo 3 Shakeeffekt, zunehmende 99-105 Geschwindigkeit Gobo 2 Shakeeffekt, zunehmende 106-112 Geschwindigkeit Gobo 1 Shakeeffekt, zunehmende 113-119 Geschwindigkeit...
- Seite 41 Infinity S201 Profile Infinity Furion S201 Firmwareversion V5.0 Advan- Stan- High- Basic Funktion Snap dard light 227-237 20-60 Meter, Autofokus – Gobo 2 Automatische Distanzerkennung – 238-255 Gobo 2 Funktionen Keine Funktion 6-11 Pan-Umkehrung 12-17 Pan Normal 18-23 Tilt-Umkehrung 24-29...
-
Seite 42: Kanäle
Infinity S201 Profile 23 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Scheinwerfer horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 43 Infinity S201 Profile Kanal 10 – Farbrad ( CH6 und CH8 müssen geöffnet sein Weiß 7-13 Farbe 1 (Magenta) 14-20 Farbe 2 (CTO) 21-27 Farbe 3 (Zyan) 28-34 Farbe 4 (Dunkles Gelb) 35-41 Farbe 5 (Blau) 42-48 Farbe 6 (Helles Lavendel) 49-59 Farbe 7 (Neongrün)
- Seite 44 Infinity S201 Profile Kanal 14 – Rotation Goborad 2 CH6 und CH8 müssen geöffnet sein Offen 7-13 Gobo 1 (Kreis) 14-20 Gobo 2 (Radiallinien) 21-27 Gobo 3 (Speichen) 28-34 Gobo 4 (Twist) 35-41 Gobo 5 (Organisch) 42-48 Gobo 6 (Digi Blocks)
- Seite 45 Infinity S201 Profile Kanal 22 – Autofokus Keine Funkion 1-11 0-5 Meter, Autofokus – Gobo 1 12-22 6 Meter, Autofokus – Gobo 1 23-33 7 Meter, Autofokus – Gobo 1 34-44 8 Meter, Autofokus – Gobo 1 45-55 9 Meter, Autofokus – Gobo 1 56-66 10 Meter, Autofokus –...
-
Seite 46: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Infinity S201 Profile ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 47: Goboabmessungen
Infinity S201 Profile Goboabmessungen 01) Ziehen Sie den Netzstecker ab und stellen Sie den Netzschalter auf OFF. 02) Stellen Sie sicher, dass das Gobo, das Sie einsetzen möchten, dieselbe Größe hat. Siehe die Abbildung unten. Abb. 09 Ein Gobo aus dem rotierenden Goborad auswechseln Abb. -
Seite 48: Orientierung Der Glasgobos
Infinity S201 Profile Abb. 11 06) Nehmen Sie das Gobo vorsichtig mit einer Zange aus seiner Halterung. 07) Befestigen Sie das neue Gobo in der Halterung. Bringen Sie die Klemme vorsichtig wieder an und pressen Sie sie ein wenig zusammen. Sie können dafür eine Zange verwenden. -
Seite 49: Rotierende Goboräder Und Farbrad
Infinity S201 Profile Rotierende Goboräder und Farbrad Goborad 1 Goborad 2 Farbrad 1 Farbrad 2 Bestellnummer: 41505... -
Seite 50: Fehlersuche
05) Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall das Gerät, da es Schaden nehmen könnte und die Garantie erlischt. 06) Geben Sie das Gerät an Ihren Infinity-Händler zurück. Keine Reaktion auf DMX-Signale Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine... - Seite 51 Infinity S201 Profile Problem Mögliche Ursache(n) Lösung Ein oder mehrere ● Überprüfen Sie, ob das Gerät Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren überhaupt nicht Hauptsicherung durchgebrannt ● Ersetzen Sie die Sicherung.
-
Seite 52: Technische Daten
Infinity S201 Profile Technische Daten Modell: Infinity S201 Profile Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 380W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Sicherung: F7AL/250V Abmessungen: 284 x 380 x 564 mm (LxBxH) Gewicht: 20,12 kg Bedienung und Programmierung: Ausgabepole:... -
Seite 53: Abmessungen
Infinity S201 Profile Abmessungen Bestellnummer: 41505... -
Seite 54: Moving Head-Position / Dmx-Werte
Infinity S201 Profile Moving Head-Position / DMX-Werte Bestellnummer: 41505... -
Seite 55: Notizen
Infinity S201 Profile Notizen Bestellnummer: 41505... - Seite 56 ©2019 Infinity...
