Infinity Raccoon P14/4 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Raccoon P14/4:
Diese Anleitung herunterladen
Inhaltsverzeichnis

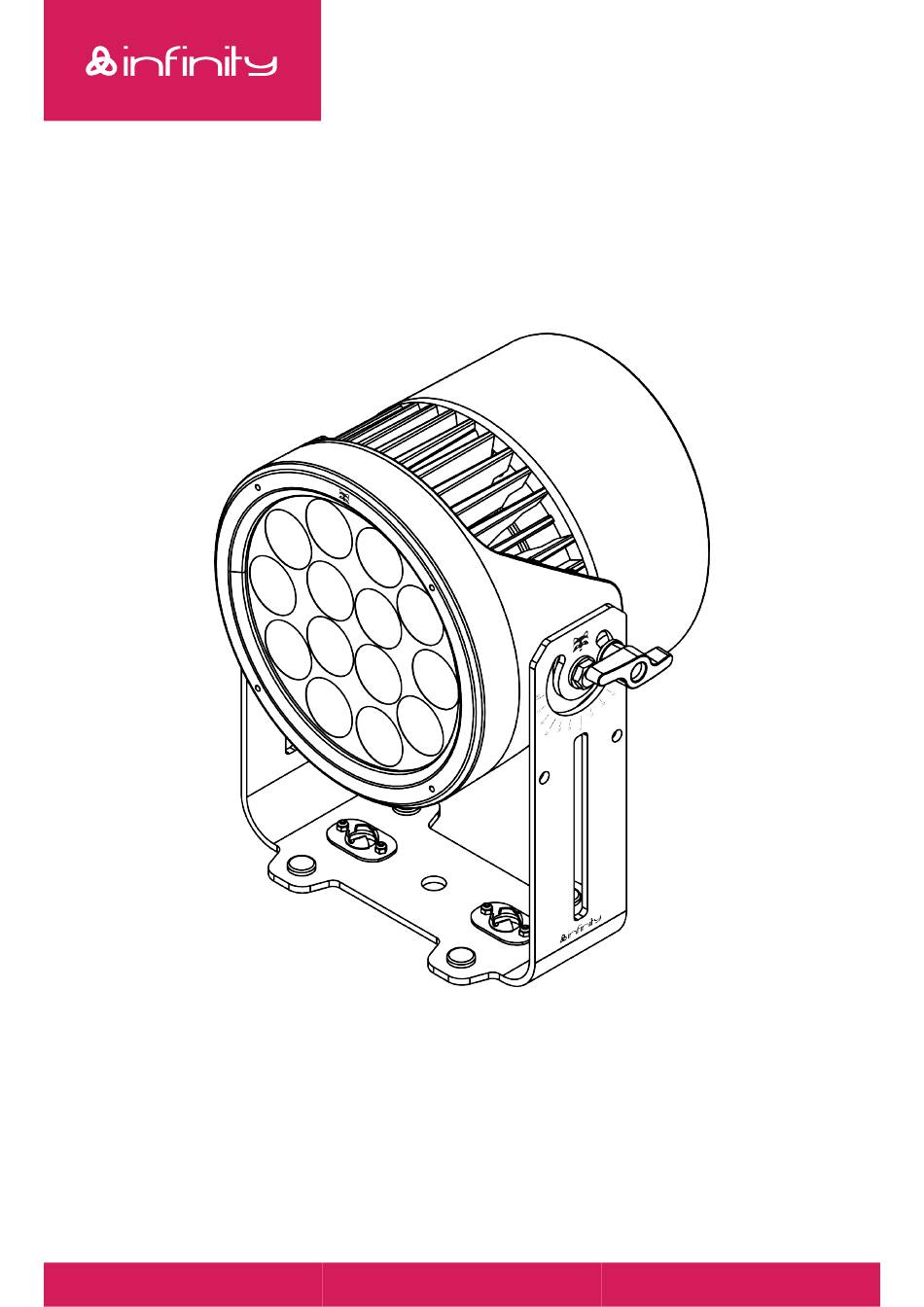

BEDIENUNGSANLEITUNG
DEUTSCH
V2.0
Raccoon P14/4
Produktcode: 200500
c
c
c
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Infinity Raccoon P14/4

Inhaltszusammenfassung für Infinity Raccoon P14/4

  • Seite 1 BEDIENUNGSANLEITUNG DEUTSCH V2.0 Raccoon P14/4 Produktcode: 200500...
  • Seite 2 Raccoon P14/4 Vorwort Vielen Dank, dass Sie dieses Infinity Produkt gekauft haben. Der Zweck dieser Bedienungsanleitung ist es, Anweisungen für den korrekten und sicheren Gebrauch dieses Produkts zu geben. Bewahren Sie das Benutzerhandbuch zum Nachlesen auf, da es ein wesentlicher Bestandteil des Produkts ist.

  • Seite 3: Inhaltsverzeichnis

    Raccoon P14/4 Inhaltsverzeichnis 1. Einführung ............................
  • Seite 4 Raccoon P14/4 6.6.11. Display ..........................

  • Seite 5: Einführung

    Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Wenn Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Ihre Lieferung enthält: Abbildung 1 • • Infinity Raccoon P14/4 • • Power Pro True-Kabel (1,5 m) • •...

  • Seite 6: Symbole Und Signalwörter

    Raccoon P14/4 1.5. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung durch Sicherheitszeichen gekennzeichnet. Befolgen Sie immer die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die, wenn sie nicht vermieden wird, GEFAHR zum Tod oder zu schweren Verletzungen führen kann.

  • Seite 7: Sicherheit

    Raccoon P14/4 Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie das Produkt installieren, betreiben oder warten. Der Hersteller übernimmt keine Haftung für Schäden, die durch die Nichtbeachtung dieser Anleitung entstehen. 2.1. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder...
  • Seite 8 Raccoon P14/4 WARNUNG Gefahr eines epileptischen Schocks Stroboskoplicht kann bei lichtempfindlicher Epilepsie Anfälle auslösen. Empfindliche Personen sollten es vermeiden, Stroboskoplichter anzuschauen. Achtung Stromversorgung • • Bevor Sie das Gerät an das Stromnetz anschließen, vergewissern Sie sich, dass Stromstärke, Spannung und Frequenz mit den Angaben auf dem Informationsetikett am Gerät übereinstimmen.

  • Seite 9: Anforderungen An Den Nutzer

    Raccoon P14/4 • • Die Linse ist nicht gesprungen oder beschädigt. • • Die Stromkabel sind nicht beschädigt und weisen keine Materialermüdung auf. Achtung Setzen Sie das Gerät keinen Bedingungen aus, die die angegebene IP-Klasse überschreiten. Dieses Gerät ist nach IP65 zertifiziert. IP (Schutzart) 65 bedeutet, dass das Gerät staubdicht und gegen die schädliche Wirkung von Spritzwasser geschützt ist.

  • Seite 10: Beschreibung Des Geräts

    Raccoon P14/4 Beschreibung des Geräts Infinity Raccoon P14/4 ist ein IP65-zertifizierter LED-Par-Effekt mit hohem Farbwiedergabeindex, der für Innen- und Außenanwendungen geeignet ist. Das Gerät ist mit 14 LEDs mit jeweils 4 Farben ausgestattet: Rot, Grün, Blau und Minze. Sie können zwischen maximaler Helligkeit und maximaler Lichtqualität (hoher CRI) wechseln.

  • Seite 11: Beschreibung Des Produkts

    Raccoon P14/4 3.3. Beschreibung des Produkts Modell: Raccoon P14/4 Quelle: Art der Lichtquelle LED  Menge der Lichtquelle 14  Leistung der Lichtquelle 15 W LED-Farbtyp R/G/B/M  Nutzungsdauer 30.000 h Aktualisierungsfrequenz (max.) 25 kHz Beleuchtungsstärke bei 2 m 27.283 lx Beleuchtungsstärke bei 3 m 12.126 lx...

  • Seite 12: Abmessungen

    Raccoon P14/4 Produkteigenschaften: Kühlung Konvektion  Aufrüstung: Montageoptionen Klemme/Quick-Lock  Thermische Spezifikationen: Maximale Umgebungstemperatur 45 °C Minimale Betriebstemperatur -20 °C Lieferumfang: Enthaltene Kabel Power Pro True-Kabel   Enthaltene Aufrüstung Quick-Lock-Halterung  3.4. Abmessungen Abbildung 4         Produktcode: 200500...

  • Seite 13: Optionales Zubehör

    Raccoon P14/4 3.5. Optionales Zubehör Das folgende optionale Zubehör ist für dieses Produkt erhältlich: • • 200251 Barndoor für 300W Fresnel • • 200560 Zubehörhalterung für Raccoon-Serie • • 200561 Top Hat für Raccoon-Serie • • 200562 Duale Zubehörhalterung für Raccoon-Serie •...

  • Seite 14: Winkeleinstellung

    Raccoon P14/4 Abbildung 5 03) Befestigen Sie das Gerät an der tragenden Struktur. Achten Sie darauf, dass sich das Gerät nicht frei bewegen kann. 04) Sichern Sie das Gerät mit einer Sekundäraufhängung, zum Beispiel einem Sicherungsseil. Achten Sie darauf, dass die Sekundäraufhängung das 10-fache Gewicht des Geräts tragen kann. Wenn möglich, sollte die Sekundäraufhängung an einer von der Primäraufhängung unabhängigen tragenden Struktur befestigt...

  • Seite 15: Montage Von Zubehör

    Raccoon P14/4 4.6. Montage von Zubehör Es gibt eine Reihe von Zubehör für das Gerät (siehe 3.5. Optionales Zubehör auf Seite 12). Sie müssen eine Zubehörhalterung anbringen, bevor Sie ein Zubehörteil am Gerät montieren können. Es sind 2 Zubehörhalterungen erhältlich: Einzelne Zubehörhalterung (Produktcode: 200560) und duale Zubehörhalterung (Produktcode: 200562).

  • Seite 16: Installation Der Barndoor

    Raccoon P14/4 4.6.2. Installation der Barndoor Gehen Sie wie folgt vor, um die Barndoor anzubringen: 01) Bringen Sie eine der Zubehörhalterungen (siehe 4.6.1. Installation der Zubehörhalterung auf Seite 14) an. 02) Heben Sie die federbelastete Halteklammer an der Zubehörhalterung an und klappen Sie sie nach hinten.

  • Seite 17: Montage Des Diffusors

    Raccoon P14/4 Abbildung 9 4.6.4. Montage des Diffusors Um den Diffusor zu montieren, folgen Sie bitte den nachstehenden Schritten: 01) Bringen Sie die duale Zubehörhalterung (siehe 4.6.1. Installation der Zubehörhalterung auf Seite 14) an. Dieser Schritt ist optional. Führen Sie diesen Schritt nur aus, wenn Sie den Diffusor zusammen mit einer Barndoor oder einem Top Hat verwenden möchten.

  • Seite 18: Anschluss An Die Stromversorgung

    • • Verbinden Sie nicht mehr Geräte mit einer Stromverbindung als die maximal empfohlene Anzahl. Maximal empfohlene Anzahl von Geräten: • • bei 100-120 V: 3 Geräte Raccoon P14/4 • • bei 200-240 V: 6 Geräte Raccoon P14/4 Produktcode: 200500...

  • Seite 19: Einrichtung

    Trennen Sie die Stromzufuhr, bevor Sie Datenkabel anschließen oder abziehen. 5.2. Eigenständige Einrichtung Wenn der Raccoon P14/4 nicht an eine Steuerung oder an andere Geräte angeschlossen ist, funktioniert er als eigenständiges Gerät. Das Gerät kann manuell über das Bedienfeld oder im Automatik-Modus bedient werden.

  • Seite 20: Dmx-Verknüpfung

    Raccoon P14/4 Wenn Sie Ihre eigenen DMX-Kabel fertigen, achten Sie darauf, dass Sie die Anschlüsse und Drähte richtig verbinden, wie in der Abbildung unten gezeigt. Abbildung 11 5.3.3. DMX-Verknüpfung Um mehrere Geräte über eine DMX-Datenverbindung zu verknüpfen, befolgen Sie die folgenden Schritte: 01) Benutzen Sie ein 5-polig DMX-Kabel, um den DMX OUT-Anschluss der Licht-Steuereinheit mit dem DMX IN- Anschluss des ersten Geräts zu verbinden.

  • Seite 21: Dmx-Adressierung

    Bei einer Einrichtung mit mehreren Geräten müssen Sie sicherstellen, dass Sie die DMX-Startadresse jedes Geräts richtig einstellen. Der Raccoon P14/4 hat 8 Persönlichkeiten: Dimmer (1 Kanal), Pixel (3 Kanäle), Basic (8 Kanäle), XY (8 Kanäle), RGB (12 Kanäle), CMY (12 Kanäle), HSI (10 Kanäle), Raw (8 Kanäle) Wenn Sie mehrere Geräte an eine Datenverbindung anschließen und sie im 12-Kanal-Modus (RGB oder CMY)

  • Seite 22: Betrieb

    Bevor Sie das Gerät an das Stromnetz anschließen, vergewissern Sie sich, dass Stromstärke, Spannung und Frequenz mit den Angaben auf dem Informationsetikett am Gerät übereinstimmen. 6.2. Kontrollmodi Der Raccoon P14/4 kann mit einer DMX-Steuerung oder als eigenständiges Gerät betrieben werden. Der Raccoon P14/4 unterstützt die folgenden Steuerungsmodi: • •...

  • Seite 23: Bedienfeld

    6.4. Inbetriebnahme Beim Start zeigt das Display einen Startbildschirm mit dem Logo von Infinity und dem Namen des Geräts an. Unmittelbar danach zeigt das Display den Startbildschirm an. Auf dem Startbildschirm finden Sie Informationen über den aktuellen Steuerungsmodus des Geräts, das Verhalten des Geräts, wenn kein DMX-Signal anliegt, die PWM-Frequenz und die Temperatur der LEDs.

  • Seite 24: Menü-Übersicht

    Raccoon P14/4 6.5. Menü-Übersicht Standard- Stufe 1 Stufe 2 Stufe 3 Stufe 4 Stufe 5 einstellung Dimmer (1) Pixel (3) Basic (8) DMX-Modus (siehe XY (8) 6.6.1. DMX-Modus Dimmer (1) RGB (12) Seite 26) CMY (12) HSI (10) Raw (8) DMX-Adresse (siehe 6.6.2.
  • Seite 25 Raccoon P14/4 Standard- Stufe 1 Stufe 2 Stufe 3 Stufe 4 Stufe 5 einstellung Linear Dimmerkurve (siehe S-Kurve 6.6.4. Dimmerkurve Quadrat Quadrat Seite 28) Inverses Quadrat Auto Dimmgeschwindigkeit Schnell (siehe 6.6.5. Auto Dimmgeschwindigkeit Mittel auf Seite 28) Langsam Nativ sRGB Farbraum (siehe 6.6.6.

  • Seite 26: Hauptmenü-Optionen

    Raccoon P14/4 Standard- Stufe 1 Stufe 2 Stufe 3 Stufe 4 Stufe 5 einstellung Version Version Raute Einstellungen Senden Abbrechen (siehe 6.6.14. Ohne DMX-Adresse Abbrechen Einstellungen senden Mit DMX-Adresse auf Seite 33) Werkseinstellungen Abbrechen (siehe 6.6.15. Abbrechen Einstellungen Werkseinstellungen zurücksetzen Seite 33) 6.6.

  • Seite 27: Dmx-Modus

    Raccoon P14/4 6.6.1. DMX-Modus In diesem Menü können Sie den DMX-Kanalmodus auswählen. 01) Drücken Sie die AUF/AB-Buttons, um den gewünschten DMX-Kanalmodus auszuwählen. Es gibt 8 Optionen: • • Dimmer (1): 1 Kanal • • Pixel (3): 3 Kanäle • •...

  • Seite 28: Manueller Modus

    Raccoon P14/4 6.6.3. Manueller Modus In diesem Menü können Sie das Gerät im Modus Statische Farbe verwenden oder einen der 3 integrierten Effekte aktivieren. 01) Drücken Sie die AUF/AB-Buttons, um eine der 4 Optionen auszuwählen: • • Statisch (siehe 6.6.3.1. Modus Statische Farbe) •...

  • Seite 29: Dimmerkurve

    Raccoon P14/4 6.6.4. Dimmerkurve In diesem Menü können Sie die Dimmkurve auswählen. 01) Drücken Sie die AUF/AB-Buttons, um eine der 4 Optionen auszuwählen: • • Linear • • S-Kurve • • Quadrat • • Inverses Quadrat Abbildung 14 02) Drücken Sie die SET-Taste, um die Auswahl zu bestätigen.

  • Seite 30: Farbraum

    Raccoon P14/4 6.6.6. Farbraum In diesem Menü können Sie den Farbraum festlegen. 01) Drücken Sie die AUF/AB-Buttons, um eine der 5 Optionen auszuwählen: • • Nativ • • sRGB • • Rec. 2020 • • ProPhoto RGB • • Nativ Linear 02) Drücken Sie die SET-Taste, um die Auswahl zu bestätigen.

  • Seite 31: Wolfram

    Raccoon P14/4 6.6.7. Wolfram In diesem Menü können Sie die Wolfram-Simulation bei verschiedenen Leistungen auswählen. 01) Drücken Sie die AUF/AB-Buttons, um eine der 4 Optionen auszuwählen: • • • • 575/750 W • • 1000 W • • 2000 W 02) Drücken Sie die SET-Taste, um die Auswahl zu bestätigen.

  • Seite 32: Kalibrierung

    Raccoon P14/4 6.6.9. Kalibrierung In diesem Menü können Sie die integrierte Kalibrierung aktivieren. Die integrierte Kalibrierung garantiert, dass die Farbwiedergabe, die Farbtemperatur und die Helligkeit der LEDs trotz unterschiedlicher Temperaturen der LEDs oder zwischen verschiedenen Produktionsläufen desselben Geräts gleich bleiben.

  • Seite 33: Passwortsperre

    Raccoon P14/4 02) Drücken Sie die SET-Taste, um die Auswahl zu bestätigen. 6.6.11.3.Passwortsperre In diesem Untermenü können Sie die Displaysperre aktivieren. 01) Drücken Sie die AUF/AB-Buttons, um eine der 2 Optionen auszuwählen: • • Gesperrt: Die Displaysperre ist eingeschaltet. Drücken Sie innerhalb von 10 Sekunden nach Aktivierung der Sperre keine Taste.

  • Seite 34: Stromverbrauch

    Raccoon P14/4 02) Drücken Sie die SET-Taste, um die einzelnen Untermenüs zu öffnen und die Parameter anzuzeigen. 6.6.13.1.Stromverbrauch Um den Echtzeit-Stromverbrauch des Geräts zu sehen, folgen Sie den nachstehenden Schritten: 01) Schalten Sie den Dimmer im Modus Statische Farbe (siehe 6.6.3.1.

  • Seite 35: Dmx-Kanäle

    Raccoon P14/4 6.7. DMX-Kanäle 6.7.1. DMX-Kanäle Übersicht Funktion Dimmer Pixel Basic 12 K 12 K 10 K 8 CH Dimmer grob Dimmer fein Stroboskop Farbton grob Farbton fein Sättigung Intensität Farbton Rot grob Rot fein Grün grob Grün fein Blau grob...

  • Seite 36: Dimmer (1 Kanal), Pixel (3 Kanäle), Xy (8 Kanäle), Raw (8 Kanäle)

    Raccoon P14/4 6.7.2. Dimmer (1 Kanal), Pixel (3 Kanäle), XY (8 Kanäle), Raw (8 Kanäle) Dimmer Pixel Funktion Wert Einstellung 8 CH Dimmer grob 000-255 Von niedriger bis hoher Intensität (0-100 %) Dimmer fein 000-255 Von niedriger bis hoher Intensität (0-100 %), 16-bit 000–005 Geschlossen (keine Lichtausgabe)
  • Seite 37 Raccoon P14/4 Dimmer Pixel Funktion Wert Einstellung 8 CH 216-223 CCT-Modus: Hohe Leistung 224–230 Farbraum: Nativ 231-237 Farbraum: sRGB 238-243 Farbraum: Rec. 2020 244-250 Farbraum: ProPhoto RGB 251–255 Alle Steuerkanaleinstellungen zurücksetzen Produktcode: 200500...

  • Seite 38: Basic (8 Kanäle), Rgb (12 Kanäle), Cmy (12 Kanäle), Hsi (10 Kanäle)

    Raccoon P14/4 6.7.3. Basic (8 Kanäle), RGB (12 Kanäle), CMY (12 Kanäle), HSI (10 Kanäle) Basic Funktion Wert Einstellung 12 K 12 K 10 K Dimmer grob 000-255 Von niedriger bis hoher Intensität (0-100 %) Dimmer fein 000-255 Von niedriger bis hoher Intensität (0-100 %), 16-bit 000–005 Geschlossen (keine Lichtausgabe)
  • Seite 39 Raccoon P14/4 Basic Funktion Wert Einstellung 12 K 12 K 10 K Rot fein 000-255 Von niedriger bis hoher Intensität (0-100 %), 16-bit Grün grob 000-255 Von niedriger bis hoher Intensität (0-100 %) Grün fein 000-255 Von niedriger bis hoher Intensität (0-100 %), 16-bit Blau grob 000-255 Von niedriger bis hoher Intensität (0-100 %)

  • Seite 40: Lee-Farbvoreinstellungen

    Raccoon P14/4 6.7.4. Lee-Farbvoreinstellungen Wert Voreingestellte Farbe Nummer Farbe Offen 000–007 Medium Bastard Bernstein L004 008-010 Feuer L019 011-013 Leuchtendes Rot L026 014-016 Lavendel L058 017-019 Himmelblau L068 020-022 Einfaches Blau L079 023-025 Limette L088 026-028 Dunkelgelb-Grün L090 029-031 Frühlings-Gelb...
  • Seite 41 Raccoon P14/4 Wert Voreingestellte Farbe Nummer Farbe Fliederfarben L169 137-139 Tiefes Lavendel L170 140-142 Lagunen-Blau L172 143-145 Chrom-Orange L179 146-148 Dunkles Lavendel L180 149-151 Kongo-Blau L181 152-154 Wunderland-Blau L197 155-157 Volles CT-Blau L201 158-160 Halb-CT-Blau L202 161-163 Viertel-CT-Blau L203 164-166...

  • Seite 42: Rdm-Informationen

    6.8. RDM-Informationen Dieses Gerät unterstützt RDM (siehe 6.8.2. Unterstützte RDM PIDs (Parameter-IDs)). 6.8.1. RDM-Details • • Antwortsender: 29B4:0AAXXXXX • • Hersteller-ID: Infinity (Highlite International B.V.) • • Hersteller-Etikett: Infinity • • Modellbeschreibung: Raccoon P14/4 • • Modell-ID: 170 (AA hexadezimal) •...

  • Seite 43: Fehlersuche

    Raccoon P14/4 Fehlersuche Diese Anleitung zur Fehlerbehebung enthält Lösungen für Probleme, die von einem Laien umgesetzt werden können. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Unerlaubte Änderungen am Gerät führen zum Erlöschen der Garantie. Solche Änderungen können zu Verletzungen und Sachschäden führen.

  • Seite 44: Wartung

    Raccoon P14/4 Wartung 8.1. Sicherheitshinweise für die Wartung GEFAHR Stromschlag durch gefährliche Spannung im Inneren Trennen Sie die Stromzufuhr vor der Wartung oder Reinigung. 8.2. Vorbeugende Wartung Achtung Überprüfen Sie das Gerät vor jedem Gebrauch visuell auf eventuelle Mängel. Stellen Sie sicher, dass: •...

  • Seite 45: Abbau, Transport Und Lagerung

    Raccoon P14/4 Übertragen Sie Reparatur- und Wartungsarbeiten an unterwiesene oder qualifizierte Personen. Wenden Sie sich für weitere Informationen an Ihren Highlite International-Händler. Abbau, Transport und Lagerung 9.1. Anleitung zum Abbau WARNUNG Ein unsachgemäßer Abbau kann zu schweren Verletzungen und Sachschäden führen.
  • Seite 46 Raccoon P14/4   Produktcode: 200500...
  • Seite 47 Raccoon P14/4   Produktcode: 200500...
