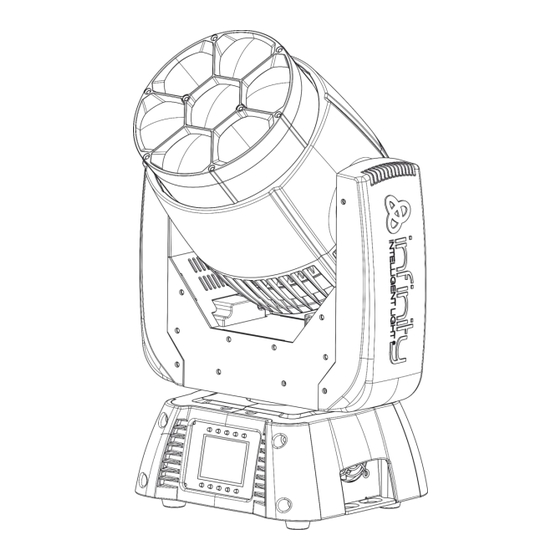

- Seite 1 BEDIENUNGSANLEITUNG DEUTSCH Infinity iW-741 RDM Bestellnummer: 41528 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Optionales Zubehör ..............................8 Übersicht ..................................9 Rückseite ..................................10 Installation ..................................10 Setup und Betrieb ................................10 Steuerungsmodi ................................11 Ein Infinity (voreingestellte Programme) ......................11 Mehrere Infinitys (Master/Slave-Steuerung) ......................11 Mehrere Infinitys (DMX-Steuerung) ........................12 Verbinden der Geräte ...............................13 Datenverkabelung ..............................13 Bedienfeld ..................................14 Steuermodus ................................14 DMX-Adresszuweisung ...............................14... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Infinity iW-741 RDM mit PowerCON Kabel (1,4 m) 1 Halterung zum Anbringen an einem Traversenrahmen Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Infinity-Händler. Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Infinity. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. - Seite 6 Verwenden Sie eine Schelle, um den Infinity mithilfe der Halterung an einem Traversenrahmen zu befestigen. Der Infinity darf unter keinen Umständen so montiert werden, dass es frei im Raum schwingen kann. Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden.
-
Seite 7: Netzanschlüsse
Infinity iW-741 RDM Anbringen einer Halterung auf der Unterseite des Geräts Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. -
Seite 8: Rückgabe
Infinity iW-741 RDM Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Geräts
Infinity iW-741 RDM Beschreibung des Geräts Funktionen Der Infinity iW-741 RDM ist ein Moving Head mit hoher Leistung und hervorragenden Effekten. Ultraschnelle Bewegungen Auswählbare PWM-Frequenz per DMX Eingangsspannung: 100-240 VAC/5060 Hz (automatische Umschaltung) Leistungsaufnahme: 310 W ... -
Seite 10: Übersicht
Infinity iW-741 RDM Übersicht Abb. 01 01) 7 x 4-in-1-RGBW-LEDs von Osram, 40 W 02) Steuerungstasten + LCD-Display Strahlungswinkel 3,6°-36°, elektronische Einstellung Strahlungswinkel 60 elektronische Einstellung Abb. 02 Bestellnummer: 41528... -
Seite 11: Rückseite
08) 3-poliger DMX-Ausgang (OUT) Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Infinity iW-741 RDM. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 12: Steuerungsmodi
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Der Infinity funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist. 05) Siehe Seite 20 für mehr Informationen über die voreingestellten Programme. -
Seite 13: Mehrere Infinitys (Dmx-Steuerung)
Infinity iW-741 RDM Mehrere Infinitys (DMX-Steuerung) 01) Bringen Sie den Scheinwerfer an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. -
Seite 14: Verbinden Der Geräte
(1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). • DAP Audio DMX-Adapter: 3-polig/5-polig. Bestellnummer FLA30. Der Infinity iW-741 RDM kann im Steuermodus mit einem Controller angesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 41528... -
Seite 15: Bedienfeld
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Infinitys verwenden. Daher sollte die DMX-Adresse des ersten Infinity 1(001) sein. Die DMX-Adresse des zweiten Infinity sollte 1+20=21 (021) und die DMX-Adresse des dritten Infinity sollte 21+20=41 (041) sein, etc. -
Seite 16: Menü-Übersicht
Infinity iW-741 RDM Menü-Übersicht Bestellnummer: 41528... -
Seite 17: Hauptmenü-Optionen
Infinity iW-741 RDM Hauptmenü-Optionen DMX-Adresse Bearbeitungsmodus Einstellungsmenü Voreingestellte Programme Testmodus Info Home Bearbeitungsmenü Down Einstellungsmodus OK/Enter Adresseinstellung Links Vorheriger Bildschirm/Infinity-Logo Rechts 1. DMX-Adresse In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie die Taste 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können zwischen 512 verschiedenen DMX- Adressen wählen. -
Seite 18: Bearbeitungsmodus
Infinity iW-741 RDM 2. Bearbeitungsmodus In diesem Menü können Sie den gewünschten DMX-Kanalmodus und den Betriebsmodus einstellen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 3 verschiedene Untermenüs auswählen. -
Seite 19: Einstellungsmenü
Infinity iW-741 RDM 3. Einstellungsmenü Mit diesem Menü können Sie die gewünschten Einstellungen vornehmen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 18 verschiedene Optionen auswählen. 03) Aktivieren Sie den gewünschten Modus mit 04) Drücken Sie... -
Seite 20: Lebensdauer
Infinity iW-741 RDM 3.2. Lebensdauer Mit diesem Menü können Sie die die Zähler des Geräts zurücksetzen. 01) Wählen Sie mit „Life Time“ aus und drücken Sie , um das Menü zu öffnen. 02) Wählen Sie mit eine der 3 verfügbaren Reset-Optionen aus: ●... -
Seite 21: Voreingestellte Programme
Infinity iW-741 RDM 4. Voreingestellte Programme In diesem Menü können Sie ein voreingestelltes Programm auswählen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können zwischen 10 unterschiedlichen voreingestellten Programmen wählen. -
Seite 22: Testmenü
Infinity iW-741 RDM 5. Testmenü Mit diesem Menü können Sie die Funktionen des Geräts automatisch oder manuell testen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 2 verschiedene Testmodi auswählen. -
Seite 23: Informationsmenü
Infinity iW-741 RDM 6. Informationsmenü In diesem Menü können Sie verschiedene Einstellungen des Geräts ansehen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. 03) Sie können 7 Parameter ansehen. Bestellnummer: 41528... -
Seite 24: Dmx-Kanäle
Infinity iW-741 RDM DMX-Kanäle 20 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 25 Infinity iW-741 RDM Kanal 15 – Farbkorrektur (CH16 muss zwischen 1-255 und CH18 zwischen 20-255 eingestellt sein Keine Funktion White 2700K(R=156，G=118，B=0，W=63 White 3200K(R=156，G=141，B=5，W=89) White 4200K(R=156，G=141，B=14，W=255) White 5600K(R=156，G=207，B=54，W=255) 9-10 White 8000K(R=130，G=255，B=96，W=255) Blue（R=0，G=0，B=255，W=0) R=0，G+，B=255，W=0 12-48 Cyan (R=0，G=255，B=255，W=0) 50-86 R=0，G=255，B-，W=0 Green (R=0，G=255，B=0，W=0) R+，G=255，B=0，W=0 88-124 Yellow (R=255，G=255，B=0，W=0)
- Seite 26 Infinity iW-741 RDM Kanal 19 – Zoom 0-255 Allmähliche Zoomeinstellung, von klein zu groß (3,6º-60º) Kanal 20 - Kanalfunktionen (Gewünschte Funktion startet 5 Sekunden nach Einstellen des DMX-Werts) Keine Funktion 10-14 Pan/Tilt-Blackout nach 3 Sekunden 15-19 Reserviert 20-24 RGBW-Farbmischung nach 3 Sekunden...
-
Seite 27: Kanäle
Infinity iW-741 RDM 15 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 28 Infinity iW-741 RDM Kanal 12 – Dimmer (CH5, CH6, CH7, CH8, CH9, CH10 müssen zwischen 1-255 und CH13 zwischen 20-255 eingestellt sein 0-255 Lichtintensität von dunkel nach hell Kanal 13 – Shutter/Stroboskop (CH6, CH7, CH8, CH9, CH10, CH11 müssen zwischen 1-255 eingestellt sein...
-
Seite 29: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Infinity iW-741 RDM von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 30: Fehlersuche
Infinity iW-741 RDM Fehlersuche Kein Licht Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen. Falls ein Problem auftreten sollte, führen Sie die unten stehenden Schritte der Reihe nach aus, bis das Problem gelöst ist. Sobald das Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden Schritte nicht mehr ausgeführt werden. - Seite 31 Infinity iW-741 RDM Problem Mögliche Ursache(n) Lösung Einer oder Das Gerät erhält keinen Strom. Überprüfen Sie, ob das Gerät mehrere eingeschaltet ist und dass die Kabel Scheinwerfer angeschlossen sind. funktionieren Hauptsicherung durchgebrannt. Ersetzen Sie die Sicherung. überhaupt nicht.
-
Seite 32: Technische Daten
Infinity iW-741 RDM Technische Daten Modell: Infinity iW-741 RDM Eingangsspannung: 100-240 VAC/5060 Hz (automatische Umschaltung) Leistungsaufnahme: 310W (bei voller Ausgabeleistung) DMX-Verbindung: 30pcs Geräte an Stromleitung @ 120V: 3pcs Geräte an Stromleitung @ 240 V: 7pcs Sicherung: F5A/250V Abmessungen: 290 x 204 x 418 mm (LxBxH) -
Seite 33: Abmessungen
Infinity iW-741 RDM Abmessungen Bestellnummer: 41528... -
Seite 34: Notizen
Infinity iW-741 RDM Notizen Bestellnummer: 41528... - Seite 35 Infinity iW-741 RDM Bestellnummer: 41528...
- Seite 36 ©2019 Infinity...
