Übersicht ..................................10 Rückseite ..................................11 Installation ..................................12 Verriegeln/Entriegeln des Moving Head ........................12 Setup und Betrieb ................................12 Steuerungsmodi ................................13 Ein Infinity (voreingestellte Programme) ......................13 Mehrere Infinitys (Master/Slave-Steuerung) ......................13 Mehrere Infinitys (DMX-Steuerung) ........................14 Mehrere Infinitys (Artnet-Steuerung) ........................15 Anschluss an ein Netzwerk ............................16 Artnet-Einstellungen ..............................16 Herstellung eines Datenkabels ..........................17...
Seite 3
Infinity iW-1941 RDM Fehlersuche ..................................50 Kein Licht ..................................50 Keine Reaktion auf DMX-Signale ..........................50 Technische Daten ................................52 Abmessungen ..................................53 Notizen ....................................54 Bestellnummer: 41529...
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Infinity iW-1941 RDM mit PowerCON Kabel (1,4 m) 2 Halterungen zum Anbringen an einen Traversenrahmen Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach.
Seite 5
Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Infinity-Händler. Bestellnummer: 41529...
Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Infinity. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden.
Seite 7
Verwenden Sie eine Schelle, um den Infinity mithilfe der Halterung an einem Traversenrahmen zu befestigen. Der Infinity darf unter keinen Umständen so montiert werden, dass es frei im Raum schwingen kann. Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden.
Infinity iW-1941 RDM Anbringen einer Halterung auf der Unterseite des Geräts Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind.
Infinity iW-1941 RDM Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung.

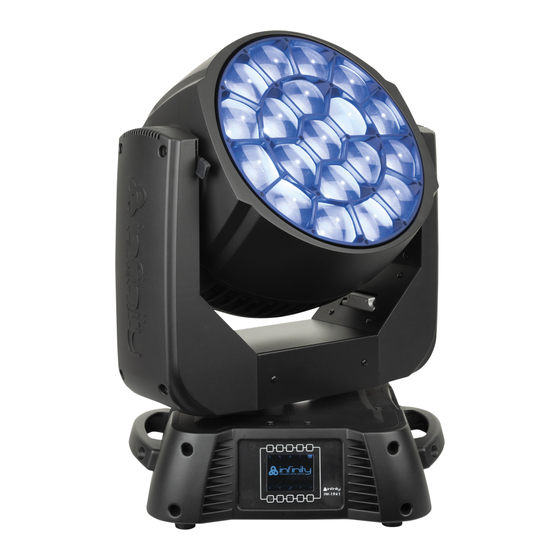

Infinity iW-1941 RDM Beschreibung des Geräts Funktionen Der Infinity iW-1941 RDM ist ein Moving Head mit hoher Leistung und hervorragenden Effekten. Pixel-Ansteuerung Zoom 3,6° bis 60° Auswählbare PWM-Frequenz per DMX Batteriebetriebenes Touchdisplay Lumen: 101571 Lux @ 3 m ...
Infinity iW-1941 RDM Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Infinity iW-1941 RDM. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Der Infinity funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist. 05) Siehe Seite 26 für mehr Informationen über die voreingestellten Programme.
Infinity iW-1941 RDM Mehrere Infinitys (DMX-Steuerung) 01) Bringen Sie den Scheinwerfer an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie den Infinity und andere Geräte mit einem CAT5/CAT6-Kabel. 04) Schließen Sie einen PC, auf dem die Artnet-Software installiert ist, an den RJ45-Eingang des ersten Geräts an.
04) Stellen Sie die IP-Adresse Ihrer Software/Ihres Lichtmischpultes je nach den Artnet-Einstellungen auf 2.x.x.x oder 10.x.x.x ein. 05) Stellen Sie die Subnetzmaske sowohl auf dem Infinity als auch in der Software/auf dem Lichtmischpult auf 255.0.0.0. ein. Achten Sie darauf, dass alle Geräte im Netzwerk eine eindeutige IP-Adresse haben.
Infinity iW-1941 RDM Herstellung eines Datenkabels Sie können das Datenkabel für die Datenübertragung des S601 mit einem Standard-Ethernetkabel ersetzen. Bitte folgen Sie diese Anleitung zur Herstellung eines zusätzlichen Netzkabels. Verbinden Sie ein Standard-Netzkabel (CAT-5/ 5E /6) mit einem RJ-45-Anschluss, so wie auf der Abbildung gezeigt (Abb.
FL09150 (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). • DAP Audio DMX-Adapter: 3-polig/5-polig. Bestellnummer FLA30. Der Infinity iW-1941 RDM kann im Steuermodus mit einem Controller angesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 41529...
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Infinitys verwenden. Daher sollte die DMX-Adresse des ersten Infinity 1(001) sein. Die DMX-Adresse des zweiten Infinity sollte 1+177=178 (178) und die DMX-Adresse des dritten Infinity sollte 178+177=355 (355) sein, etc.
Infinity iW-1941 RDM Hauptmenü-Optionen DMX-Adresse Bearbeitungsmodus Einstellungsmenü Voreingestellte Programme Testmodus Info Home Bearbeitungsmenü Down Einstellungsmodus OK/Enter Adresseinstellung Links Vorheriger Bildschirm/Infinity-Logo Rechts 1. DMX-Adresse In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie die Taste 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können zwischen 512 verschiedenen DMX- Adressen wählen.
Infinity iW-1941 RDM 1.2. Artnet-Einstellungen (Artnet + DMX-Modus) 01) Aktivieren Sie den Modus Art + DMX (76+13) (siehe 2. Bearbeitungsmodus, Seite 22.) 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können nun die DMX-Startadresse und/oder die Artnet-Adresse des Geräts einstellen.
Infinity iW-1941 RDM 09) Wenn Sie „MASTER MODE“ auf „YES“ gestellt haben, ist das Gerät der Master und alle anderen Geräte agieren als Slave. 3. Einstellungsmenü Mit diesem Menü können Sie die gewünschten Einstellungen vornehmen. 01) Drücken Sie und wählen Sie dann aus.
Infinity iW-1941 RDM 3.1. Farbbalance In diesem Menü können Sie die Farbintensität des Geräts einstellen. 01) Wählen Sie mit „Color Balance“ aus und drücken Sie , um das Menü zu öffnen. 02) Sie können jetzt 4 Farben einstellen: Rot, Grün, Blau, Weiß.
Infinity iW-1941 RDM 3.3. Artnet-Einstellungen In diesem Menü können Sie die Netzwerkeinstellungen des Geräts vornehmen. 01) Wählen Sie mit „Network Settings“ aus und drücken Sie , um das Menü zu öffnen. 02) Daraufhin erscheint dieser Bildschirm: 03) Wählen Sie mit eine der 4 Optionen aus: ●...
Infinity iW-1941 RDM 4. Voreingestellte Programme In diesem Menü können Sie ein voreingestelltes Programm auswählen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können zwischen 10 unterschiedlichen voreingestellten Programmen wählen.
Infinity iW-1941 RDM 5. Testmenü Mit diesem Menü können Sie die Funktionen des Geräts automatisch oder manuell testen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 2 verschiedene Testmodi auswählen.
Infinity iW-1941 RDM 6. Informationsmenü In diesem Menü können Sie verschiedene Einstellungen des Geräts ansehen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. 03) Sie können 7 Parameter ansehen. Bestellnummer: 41529...
Infinity iW-1941 RDM DMX-Kanäle 25 Kanäle (Basic) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden.
Seite 31
Infinity iW-1941 RDM Kanal 15 – Farbkorrektur (CH21 muss zwischen 1-255 und CH23 zwischen 20-255 eingestellt sein Keine Funktion White 2700K(R=156,G=118,B=0,W=63 White 3200K(R=156,G=141,B=5,W=89) White 4200K(R=156,G=141,B=14,W=255) White 5600K(R=156,G=207,B=54,W=255) White 8000K(R=130,G=255,B=96,W=255) 9-10 Blue(R=0,G=0,B=255,W=0) 12-48 R=0,G+,B=255,W=0 Cyan (R=0,G=255,B=255,W=0) 50-86 R=0,G=255,B-,W=0 Green (R=0,G=255,B=0,W=0) 88-124 R+,G=255,B=0,W=0...
Seite 32
Infinity iW-1941 RDM Kanal 17 – Voreingestellte LED-Programme (CH21 muss zwischen 1-255 und CH23 zwischen 20-255 eingestellt sein 0-15 Keine Funktion Voreingestelltes LED-Programm 1 Voreingestelltes LED-Programm 2 Voreingestelltes LED-Programm 3 Voreingestelltes LED-Programm 4 Voreingestelltes LED-Programm 5 ...
Seite 33
Infinity iW-1941 RDM Blue(R=0,G=0,B=255,W=0) 12-48 R=0,G+,B=255,W=0 Cyan (R=0,G=255,B=255,W=0) 50-86 R=0,G=255,B-,W=0 Green (R=0,G=255,B=0,W=0) 88-124 R+,G=255,B=0,W=0 Yellow (R=255,G=255,B=0,W=0) 126-162 R=255,G-,B=0,W=0 Red (R=255,G=0,B=0,W=0) R=255,G=0,B+,W=0 164-200 Magenta (R=255,G=0,B=255,W=0) 202-238 R-,G=0,B=255,W=0 Blue (R=0,G=0,B=255,W=0) 240-247 Color Fade mit abnehmender Geschwindigkeit 248-255 Color Jump mit abnehmender Geschwindigkeit Kanal 20 –...
Seite 34
Infinity iW-1941 RDM Kanal 25 - Kanalfunktionen (Gewünschte Funktion startet 5 Sekunden nach Einstellen des DMX-Werts) Keine Funktion 10-14 Pan/Tilt-Blackout nach 3 Sekunden 15-19 reserviert 20-24 RGBW-Farbmischung nach 3 Sekunden 25-29 CMY-Farbmischung nach 3 Sekunden 30-34 Voreingestellte LED-Programme Verzögerung aus nach 3 Sekunden...
Infinity iW-1941 RDM DMX-Kanäle 96 Kanäle (Advanced) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden.
Seite 36
Infinity iW-1941 RDM Kanal 13 – Weißintensität LED 1 (CH93 muss zwischen 1-255 und CH94 zwischen 20-255 eingestellt sein 0-255 Schrittweise Weißeinstellung von 0-100% Kanal 82 – Rotintensität LED 1 (CH93 muss zwischen 1-255 und CH94 zwischen 20-255 eingestellt sein...
Seite 37
Infinity iW-1941 RDM Kanal 88 – Gobos (CH17 muss zwischen 1-255 und CH18 zwischen 20-255 eingestellt sein Keine Funktion Gobo 1 Gobo 2 Gobo 3 Gobo 4 Gobo 5 Gobo 250...
Seite 38
Infinity iW-1941 RDM Voreingestelltes LED-Programm 201 (Haupt) Voreingestelltes LED-Programm 202 (Haupt) Voreingestelltes LED-Programm 203 (Haupt) 237-255 Voreingestelltes LED-Programm 204 (Haupt) Kanal 90 – Geschwindigkeit voreingestellte LED-Programme (CH13 muss zwischen 16-255, CH17 zwischen 1-255 und CH18 zwischen 20-255 eingestellt sein Keine Funktion...
Seite 39
Infinity iW-1941 RDM 150-164 Stroboskop 6 (zufällig, langsam ein, schnell aus) mit abnehmender Geschwindigkeit 165-169 Shutter geöffnet 170-184 Stroboskop 7 (pulsierend) mit abnehmender Geschwindigkeit 185-189 Shutter geöffnet 190-204 Stroboskop 8 (zufällig pulsierend) mit abnehmender Geschwindigkeit 205-209 Shutter geöffnet 210-224 Stroboskop 9 (ein oder aus mit Fade) mit abnehmender Geschwindigkeit 225-229 Shutter geöffnet...
Seite 40
Infinity iW-1941 RDM 25-64 Stroboskop 1 mit abnehmender Geschwindigkeit 65-69 Shutter geöffnet 70-84 Stroboskop 2 (schnell ein, langsam aus) mit abnehmender Geschwindigkeit 85-89 Shutter geöffnet 90-104 Stroboskop 3 (langsam ein, schnell aus) mit abnehmender Geschwindigkeit 105-109 Shutter geöffnet 110-124 Stroboskop 4 (zufällig) mit abnehmender Geschwindigkeit 125-129 Shutter geöffnet...
Infinity iW-1941 RDM 248-255 Reserviert DMX-Kanäle 177 Kanäle (Advanced, 16Bit) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte).
Seite 42
Infinity iW-1941 RDM Kanal 14 – Rotintensität LED 1 (CH173 muss zwischen 1-255 und CH175 zwischen 20-255 eingestellt sein 0-255 Schrittweise Roteinstellung von 0-100% Kanal 15 – Rotintensität LED 1 16Bit (CH173 muss zwischen 1-255 und CH175 zwischen 20-255 eingestellt sein 0-255 Feineinstellung Lichtintensität, von dunkel nach hell...
Seite 43
Infinity iW-1941 RDM Kanal 159 – Rotintensität LED 19 16Bit (CH173 muss zwischen 1-255 und CH175 zwischen 20-255 eingestellt sein 0-255 Feineinstellung Lichtintensität, von dunkel nach hell Kanal 160 – Grünintensität LED 19 (CH173 muss zwischen 1-255 und CH175 zwischen 20-255 eingestellt sein 0-255 Schrittweise Grüneinstellung von 0-100%...
Seite 44
Infinity iW-1941 RDM 240-247 Color Fade mit abnehmender Geschwindigkeit 248-255 Color Jump mit abnehmender Geschwindigkeit Kanal 168 – Gobos (CH17 muss zwischen 1-255 und CH18 zwischen 20-255 eingestellt sein Keine Funktion Gobo 1 Gobo 2 Gobo 3 Gobo 4 Gobo 5 ...
Seite 45
Infinity iW-1941 RDM Voreingestelltes LED-Programm 199 (Haupt) Voreingestelltes LED-Programm 200 (Haupt) Voreingestelltes LED-Programm 201 (Haupt) Voreingestelltes LED-Programm 202 (Haupt) Voreingestelltes LED-Programm 203 (Haupt) 237-255 Voreingestelltes LED-Programm 204 (Haupt) Kanal 170 – Geschwindigkeit voreingestellte LED-Programme (CH13 muss zwischen 16-255, CH17 zwischen 1-255 und CH18 zwischen 20-255 eingestellt sein...
Infinity iW-1941 RDM 76+13 Kanäle (Artnet + DMX) Kanal 1 – Rotintensität LED 1 (CH93 muss zwischen 1-255 und CH94 zwischen 20-255 eingestellt sein 0-255 Schrittweise Roteinstellung von 0-100% Kanal 2 – Grünintensität LED 1 (CH93 muss zwischen 1-255 und CH94 zwischen 20-255 eingestellt sein 0-255 Schrittweise Grüneinstellung von 0-100%...
Seite 48
Infinity iW-1941 RDM 13 DMX-Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden.
Seite 49
Infinity iW-1941 RDM 205-209 Shutter geöffnet 210-224 Stroboskop 9 (ein oder aus mit Fade) mit abnehmender Geschwindigkeit 225-229 Shutter geöffnet 230-244 Stroboskop 10 (pulsierend) mit abnehmender Geschwindigkeit 245-255 Shutter geöffnet Kanal 12 – Zoom 0-255 Allmähliche Zoomanpassung, von klein zu groß (3,6º-60º) Kanal 13 - Kanalfunktionen (Gewünschte Funktion startet 5 Sekunden nach Einstellen des DMX-Werts)
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Infinity iW-1941 RDM von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich.
Infinity iW-1941 RDM Fehlersuche Kein Licht Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen. Falls ein Problem auftreten sollte, führen Sie die unten stehenden Schritte der Reihe nach aus, bis das Problem gelöst ist. Sobald das Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden Schritte nicht mehr ausgeführt werden.
Seite 52
Infinity iW-1941 RDM Problem Mögliche Ursache(n) Lösung Ein oder • Überprüfen Sie, ob das Gerät mehrere eingeschaltet ist und ob die Kabel Das Gerät erhält keinen Strom Geräte angeschlossen sind. funktionieren überhaupt • Ersetzen Sie die Sicherung Hauptsicherung durchgebrannt nicht Die Geräte...
