HANDBUCH
DEUTSCH
Infinity iW-1915 Pixel
V4
Bestellnummer: 41523
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Infinity iW-1915 Pixel

Inhaltszusammenfassung für Infinity iW-1915 Pixel

  • Seite 1 HANDBUCH DEUTSCH Infinity iW-1915 Pixel Bestellnummer: 41523 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...

  • Seite 2: Inhaltsverzeichnis

    Beschreibung des Geräts ..............................8 Vorderseite ..................................9 Rückseite ..................................10 Installation ..................................10 Setup und Betrieb ................................10 Steuerungsmodi ................................11 Ein Infinity (selbstständiger Modus) ........................11 Mehrere Infinitys (Master/Slave-Steuerung) ......................11 Mehrere Infinitys (DMX-Steuerung) ........................12 Mehrere Infinitys (Artnet-Steuerung) ........................13 Verbinden der Geräte ...............................14 Datenverkabelung ..............................14 Bedienfeld ..................................15...
  • Seite 3 Infinity iW-1915 Pixel Technische Daten ................................42 Abmessungen ..................................44 Bestellnummer: 41523...

  • Seite 4: Warnung

    Infinity iW-1915 Pixel Warnung Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf.
  • Seite 5 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Infinity-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern installiert werden.

  • Seite 6: Bestimmungsgemäßer Gebrauch

    Verwenden Sie eine Schelle, um den Infinity mithilfe der Halterung an einem Traversenrahmen zu befestigen. ● Der Infinity darf unter keinen Umständen so montiert werden, dass es frei im Raum schwingen kann. ● Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden.

  • Seite 7: Netzanschlüsse

    Infinity iW-1915 Pixel Der Infinity kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Montagehalterung und einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an.

  • Seite 8: Rückgabe

    Infinity iW-1915 Pixel Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung.

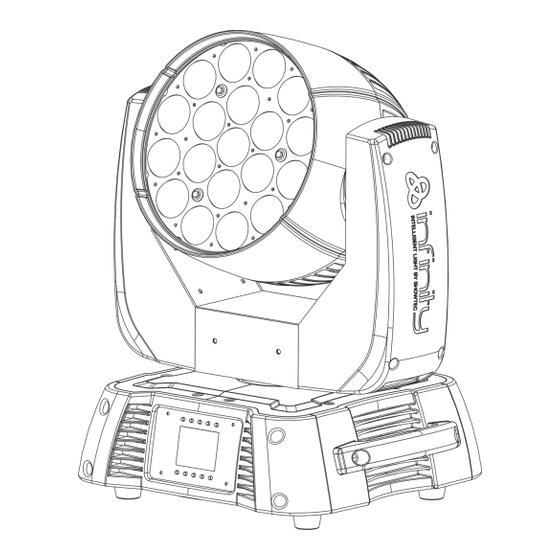

  • Seite 9: Beschreibung Des Geräts

    Infinity iW-1915 Pixel Beschreibung des Geräts Funktionen Der Infinity iW-1915 Pixel von Showtec ist ein Moving Head mit hoher Leistung und hervorragenden Effekten. ● Eingangsspannung: 100-240 V, 60/50 Hz ● Leistungsaufnahme: 675 W ● DMX-Kanäle: 21, 97, 76, +14 Kanäle ●...

  • Seite 10: Vorderseite

    Infinity iW-1915 Pixel Vorderseite Abb. 01 01) 19 x 15 W RGBW 4-in-1 Osram Ostar 02) LCD-Display + Menü-Tasten Bestellnummer: 41523...

  • Seite 11: Rückseite

    12) RJ45-Ethernet-Anschluss Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Infinity iW-1915 Pixel. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind.

  • Seite 12: Steuerungsmodi

    Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 03) Der Infinity funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist. Siehe Seite 18-24 für mehr Informationen über den selbstständigen Modus.

  • Seite 13: Mehrere Infinitys (Dmx-Steuerung)

    Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie den Infinity und andere Geräte mit einem 3/5-poligen XLR-Kabel. 04) Verbinden Sie die Geräte wie in Abb. 04 abgebildet. Schließen Sie den DMX-Ausgang des ersten Geräts mit einem DMX-Kabel an den Eingang des zweiten Geräts an.

  • Seite 14: Mehrere Infinitys (Artnet-Steuerung)

    Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie den Infinity und andere Geräte mit einem CAT5/CAT6-Kabel. 04) Schließen Sie einen PC, auf dem die Artnet-Software installiert ist, an den RJ45-Eingang des ersten Geräts an.

  • Seite 15: Verbinden Der Geräte

    Infinity iW-1915 Pixel Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann.

  • Seite 16: Bedienfeld

    Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Infinitys verwenden. Daher sollte die DMX-Adresse des ersten Infinity 1(001) sein. Die DMX-Adresse des zweiten Infinity sollte 1+97=98 (098) und die DMX-Adresse des dritten Infinity sollte 98+97=195 (195) sein, etc.

  • Seite 17: Menü-Übersicht

    Infinity iW-1915 Pixel Menü-Übersicht Bestellnummer: 41523...
  • Seite 18 Infinity iW-1915 Pixel Bestellnummer: 41523...

  • Seite 19: Hauptmenü-Optionen

    Infinity iW-1915 Pixel Hauptmenü-Optionen DMX-Adresse Bearbeitungsmodus Einstellungsmenü Voreingestellte Programme Testmodus Systeminformationen Start Bearbeitungsmenü Down Einstellungsmodus Adresseinstellung Links Infinity-Logo Rechts 1. DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie oder , um auszuwählen. 02) Je nach dem aktuellen Betriebsmodus können Sie entweder die DMX- oder Artnet-Einstellungen bearbeiten.

  • Seite 20: Artnet-Einstellungen (Artnet + Dmx-Modus)

    Infinity iW-1915 Pixel 1.2. Artnet-Einstellungen (Artnet + DMX-Modus) 01) Aktivieren Sie den Modus Art + DMX (76+14) (siehe 2. Bearbeitungsmodus, Seite 19. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können nun die DMX-Startadresse und/oder die Artnet-Adresse des Geräts einstellen.

  • Seite 21: Einstellungsmenü

    Infinity iW-1915 Pixel 3. Einstellungsmenü Mit diesem Menü können Sie den gewünschten Modus einstellen. 01) Drücken Sie oder , um auszuwählen. 02) Drücken Sie , um das Menü aufzurufen. Sie können 18 verschiedene Modi auswählen. 03) Aktivieren Sie den gewünschten Modus mit 04) Drücken Sie...

  • Seite 22: Lebensdauer

    Infinity iW-1915 Pixel 05) Wenn Sie den Infinity im Modus Artnet + DMX verwenden möchten, muss der Farbwert aller 4 Farben auf 0 gesetzt sein. Wenn Sie das nicht beachten, funktioniert das Gerät nicht ordnungsgemäß. 3.2. Lebensdauer Mit diesem Menü können Sie die die Zähler des Geräts zurücksetzen.

  • Seite 23: Reset

    Infinity iW-1915 Pixel 03) Wählen Sie mit eine der 4 Optionen aus: ● Control mode ArtNet (Nur 97CH-Modus), DMX (21 oder 97CH) ArtNet + DMX (76+14 Kanäle) ● ArtNet DHCP (ON/OFF) ● Universe (das Universum des Geräts, 0-255) ● Artnet IP ●...

  • Seite 24: Testmenü

    Infinity iW-1915 Pixel 04) Drücken Sie , um die Auswahl zu bestätigen. 05) Wählen Sie mit YES oder NO aus und drücken Sie , um das gewünschte voreingestellte Programm zu aktivieren. 5. Testmenü Mit diesem Menü können Sie den gewünschten Modus einstellen.

  • Seite 25: Systeminformationen

    Infinity iW-1915 Pixel 6. Systeminformationen Mit diesem Menü können Sie den gewünschten Modus einstellen. 01) Drücken Sie oder , um auszuwählen. 02) Drücken Sie , um das Menü zu öffnen. 03) Daraufhin erscheint dieser Bildschirm: 04) Sie können sich nun die aktuelle Softwareversion, den aktuell aktiven Modus, die aktuelle DMX- Startadresse, die aktuelle Temperatur, den Zeitzähler, den Betriebszeitzähler und die eindeutige...
  • Seite 26 Infinity iW-1915 Pixel Kanal 9 – Weiß CH17-18 müssen geöffnet sein 0-255 Schrittweise Weißanpassung, von dunkel nach max. Helligkeit Kanal 10 – Farbtemperatur (CTO) CH06-09 müssen geöffnet sein Keine Funkion 1-255 Farbtemperatur, von 19000 K bis 2700 K Kanal 11 – Farbmakro Keine Funkion Weiß...
  • Seite 27 Infinity iW-1915 Pixel Kanal 13 - voreingestellte rotierende Programme CH6-CH9 müssen geöffnet sein / oder CH11 muss geöffnet sein / oder CH6-CH9 + CH10 müssen geöffnet sein 0-15 Keine Funkion Voreingestelltes Programm 1 (Gobo-Makro) Voreingestelltes Programm 2 (Gobo-Makro) Voreingestelltes Programm 3 (Gobo-Makro)
  • Seite 28 Infinity iW-1915 Pixel Kanal 16 – Hintergundfarbdimmer CH12 muss geöffnet und CH13 muss zwischen 16-135 eingestellt sein 0-255 Lichtintensität von AUS bis volle Leistung Kanal 17 – Masterdimmer CH13 muss zwischen 136 -255 eingestellt sein 0-255 Lichtintensität von AUS bis volle Leistung Kanal 18 –...

  • Seite 29: Kanäle

    Infinity iW-1915 Pixel 140-144 Dimmer langsam nach 5 Sekunden 145-255 Keine Funkion Kanal 21 - voreingestellte Programme Moving Head Keine Funkion 8-23 Voreingestelltes Programm 1 24-39 Voreingestelltes Programm 2 40-55 Voreingestelltes Programm 3 56-71 Voreingestelltes Programm 4 72-87 Voreingestelltes Programm 5...
  • Seite 30 Infinity iW-1915 Pixel Kanal 10 – Rot 1 CH93-94 müssen geöffnet sein 0-255 Schrittweise Rotanpassung, von dunkel nach max. Helligkeit Kanal 11 – Grün 1 CH93-94 müssen geöffnet sein 0-255 Schrittweise Grünanpassung, von dunkel nach max. Helligkeit Kanal 12 – Blau 1 CH93-94 müssen geöffnet sein...
  • Seite 31 Infinity iW-1915 Pixel Kanal 82 – Rot 19 CH93-94 müssen geöffnet sein 0-255 Schrittweise Rotanpassung, von dunkel nach max. Helligkeit Kanal 83 – Grün 19 CH93-94 müssen geöffnet sein 0-255 Schrittweise Grünanpassung, von dunkel nach max. Helligkeit Kanal 84 – Blau 19 CH93-94 müssen geöffnet sein...
  • Seite 32 Infinity iW-1915 Pixel LED-Programm 12 ● ● ● ● ● ● ● ● ● LED-Programm 250 LED-Programm 251 LED-Programm 252 LED-Programm 253 Alle LEDs an (ON) Kanal 89 - voreingestellte rotierende Programme CH6-CH85 müssen geöffnet sein / oder CH87 muss geöffnet sein / oder CH6-CH85 + CH86 müssen geöffnet sein...
  • Seite 33 Infinity iW-1915 Pixel Grün (R=0, G=255, B=0, W=0) 88-124 R+, G=255, B=0, W=0 Gelb (R=255, G=255, B=0, W=0) 126-162 R=255, G-, B=0, W=0 Rot (R=255, G=0, B=0, W=0) 164-200 R=255, G=0, B+, W=0 Lila (R=255, G=0, B=255, W=0) 202-238 R-, G=0, B=255, W=0...
  • Seite 34 Infinity iW-1915 Pixel 35-39 Lichtverzögerung EIN 40-49 Keine Funkion 50-54 Pan-Reset nach 5 Sekunden 55-59 Tilt-Reset nach 5 Sekunden 60-64 Zoomreset 65-69 Keine Funkion 70-74 Pan/Tilt-Reset nach 5 Sekunden 75-114 Keine Funkion 115-119 Pan/Tilt schnell nach 5 Sekunden 120-124 Pan/Tilt langsam nach 5 Sekunden 125-129 Kühlungsventilator volle Leistung nach 5 Sekunden...

  • Seite 35: 14 Kanäle (Artnet + Dmx-Modus)

    Infinity iW-1915 Pixel 76+14 Kanäle (Artnet + DMX-Modus) Artnet Kanal 1 – Rot 1 DMX CH10-11müssen geöffnet sein 0-255 Schrittweise Rotanpassung, von dunkel nach max. Helligkeit Kanal 2 – Grün 1 DMX CH10-11 müssen geöffnet sein 0-255 Schrittweise Grünanpassung, von dunkel nach max. Helligkeit Kanal 3 –...
  • Seite 36 Infinity iW-1915 Pixel Kanal 73 – Rot 19 DMX CH10-11 müssen geöffnet sein 0-255 Schrittweise Rotanpassung, von dunkel nach max. Helligkeit Kanal 74 – Grün 19 DMX CH10-11 müssen geöffnet sein 0-255 Schrittweise Grünanpassung, von dunkel nach max. Helligkeit Kanal 75 – Blau 19 DMX CH10-11 müssen geöffnet sein...
  • Seite 37 Infinity iW-1915 Pixel 85-89 Shutter geöffnet 90-104 Stroboskopeffekt 3 (langsam ein & schnell aus), von langsam nach schnell 105-109 Shutter geöffnet 110-124 Stroboskopeffekt 4 (Zufallsfrequenz), von schnell nach langsam 125-129 Shutter geöffnet 130-144 Stroboskopeffekt 5 (Zufallsfrequenz schnell ein & langsam aus), von schnell nach...

  • Seite 38: Kanaleinstellungen

    04) Stellen Sie die IP-Adresse Ihrer Software/Ihres Lichtmischpultes je nach den Artnet-Einstellungen auf 2.x.x.x oder 10.x.x.x ein. 05) Stellen Sie die Subnetzmaske sowohl auf dem Infinity als auch in der Software/ auf dem Lichtmischpult auf 255.0.0.0 ein. Achten Sie darauf, dass alle Geräte im Netzwerk eine eindeutige IP- Adresse haben.

  • Seite 39: Herstellung Eines Datenkabels

    Infinity iW-1915 Pixel Herstellung eines Datenkabels Sie können das Datenkabel für die Datenübertragung des iW-1915 Pixel mit einem Standard- Ethernetkabel ersetzen. Bitte folgen Sie diese Anleitung zur Herstellung eines zusätzlichen Netzkabels. Verbinden Sie ein Standard-Netzkabel (CAT-5/ 5E /6) mit einem RJ-45-Anschluss, so wie auf der Abbildung gezeigt (Abb.

  • Seite 40: Wartung

    04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der iW-1915 Pixel von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich.

  • Seite 41: Fehlersuche

    01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Infinity-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 39 für nähere Informationen zum Auswechseln der Sicherung.
  • Seite 42 Infinity iW-1915 Pixel Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren überhaupt nicht Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung Die Geräte...

  • Seite 43: Technische Daten

    Infinity iW-1915 Pixel Technische Daten Modell: Infinity iW-1915 Pixel Eingangsspannung: 100-240 VAC, 60/50 Hz Leistungsaufnahme: 675 W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Sicherung: F7AL/250V Abmessungen: 355 x 300 x 455 mm (LxBxH) Gewicht: 14,28 kg Bedienung und Programmierung: Signalpol OUT:...
  • Seite 44 Infinity iW-1915 Pixel Bestellnummer: 41523...

  • Seite 45: Abmessungen

    Infinity iW-1915 Pixel Abmessungen Bestellnummer: 41523...
  • Seite 46 Infinity iW-1915 Pixel Bestellnummer: 41523...
  • Seite 47 ©2017 Infinity...
