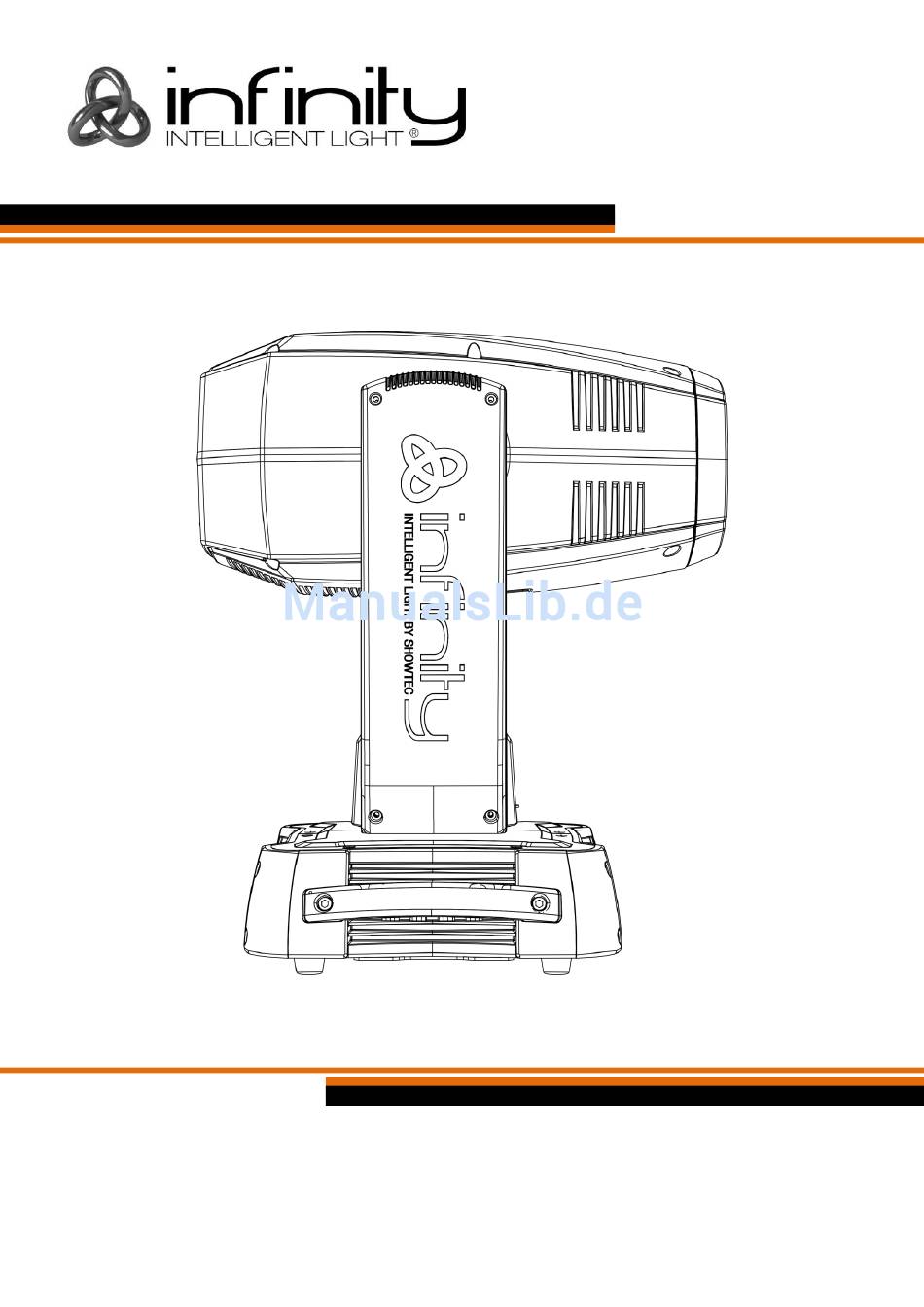

- Seite 1 HANDBUCH DEUTSCH Infinity iS-400 Bestellnummer: 41504 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Beschreibung des Geräts ..............................7 Vorderseite ..................................8 Rückseite ..................................9 Installation ................................... 9 Setup und Betrieb ................................9 Steuerungsmodi ................................10 Ein Infinity (selbstständiger Modus) ........................10 Mehrere Infinitys (Master/Slave-Steuerung) ......................10 Mehrere Infinitys (DMX-Steuerung) ........................11 Mehrere Infinitys (Artnet-Steuerung) ........................12 Anschluss an ein Netzwerk ............................12 Artnet-Einstellungen..............................12 Herstellung eines Datenkabels ..........................13... -
Seite 3: Warnung
Infinity iS-400 Warnung Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 4 Infinity iS-400 Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden. Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen entstehen, keine Haftung übernehmen. Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Infinity. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. -
Seite 6: Netzanschlüsse
Infinity iS-400 Der Infinity kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Montagehalterung und einer Schelle und/oder Schnellverschlüssen an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 7: Rückgabe
Infinity iS-400 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts

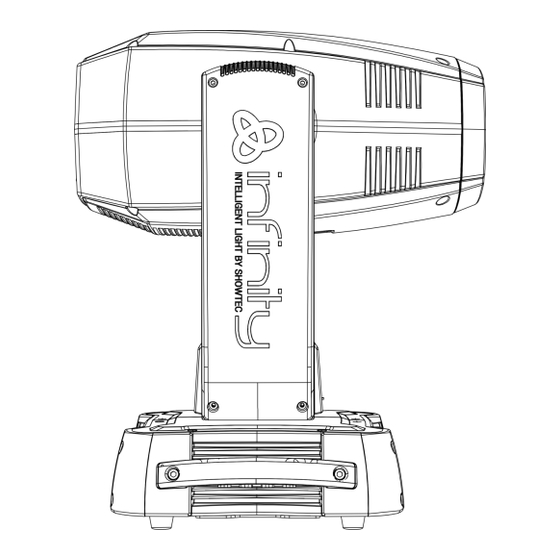

Beschreibung des Geräts Funktionen Der Infinity iS-400 ist ein Moving Head mit einer 440-W-LED und den für Infinity charakteristischen technologischen Raffinessen. Der Scheinwerfer verfügt über zwei rotierend Goboräder, CMY, ein dichroitisches Farbrad, CTO, ein Prisma, einen Frosteffekt, einen Zoombereich von 1:3 und eine Iris. Jedes Goborad weist ein spezielles mehrfarbiges Gobo auf, das kombiniert und gemorpht werden kann, um atemberaubend farbige Projektionen und schwebende Effekte zu erzeugen. -
Seite 9: Vorderseite
Infinity iS-400 Vorderseite Abb. 01 01) 1 x 440W LED, weiß 02) LCD-Display + Menü-Tasten Bestellnummer: 41504... -
Seite 10: Rückseite
Infinity iS-400 Rückseite Abb. 02 03) Sicherung F10AL/250V 04) DMX-Eingang, 3-polig 05) DMX-Ausgang, 3-polig 06) DMX-Eingang, 5-polig 07) DMX-Ausgang, 5-polig 08) Artnet RJ45-Ein/Ausgang 09) Artnet RJ45-Ein/Ausgang 10) Powercon Netzeingang 100-240V 11) Netzschalter (EIN/AUS) Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 11: Steuerungsmodi
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 03) Der Infinity funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist. Siehe Seiten 17-22 für mehr Informationen über den selbstständigen Modus. -
Seite 12: Mehrere Infinitys (Dmx-Steuerung)
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie den Infinity und andere Geräte mit einem 3/5-poligen XLR-Kabel. 04) Verbinden Sie die Geräte wie in Abb. 04 abgebildet. Schließen Sie den DMX-Ausgang des ersten Geräts mit einem DMX-Kabel an den Eingang des zweiten Geräts an. -
Seite 13: Mehrere Infinitys (Artnet-Steuerung)
04) Stellen Sie die IP-Adresse Ihrer Software/Ihres Lichtmischpultes je nach den Artnet-Einstellungen auf 2.x.x.x oder 10.x.x.x ein. 05) Stellen Sie die Subnetzmaske sowohl auf dem iS-400 als auch in der Software/auf dem Lichtmischpult auf 255.0.0.0 ein. Achten Sie darauf, dass alle Geräte im Netzwerk eine eindeutige IP-Adresse haben. -
Seite 14: Herstellung Eines Datenkabels
Kanäle). Da Sie über maximal 512 Kanäle verfügen können, können Sie kein 14. Gerät an dasselbe Datenkabel anschließen, da es nur über eine beschränkte Funktionalität verfügen würde. 06) Um dieses Problem zu lösen, stellen Sie das Universum des 14. iS-400 auf 2 und die DMX-Adresse auf 001. -
Seite 15: Verbinden Der Geräte
Infinity iS-400 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 16: Bedienfeld
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Infinitys verwenden. Daher sollte die DMX-Adresse des ersten Infinity 1(001) sein. Die DMX-Adresse des zweiten Infinity sollte 1+38=39 (039) und die DMX-Adresse des dritten Infinity sollte 39+38=77 (077) sein, etc. -
Seite 17: Menü-Übersicht
Infinity iS-400 Menü-Übersicht Bestellnummer: 41504... -
Seite 18: Hauptmenü-Optionen
Infinity iS-400 Hauptmenü-Optionen DMX-Adresse Bearbeitungsmodus Einstellungsmenü Voreingestellte Programme Testmodus Info Start Hoch Bearbeitungsmenü Runter Einstellungsmodus Adresseinstellung Links Infinity-Logo Rechts 1. DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie oder , um auszuwählen. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können zwischen 512 verschiedenen DMX- Adressen wählen. -
Seite 19: Einstellungsmenü
Infinity iS-400 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 3 verschiedene Kanalmodi auswählen. 03) Aktivieren Sie den gewünschten Modus mit 04) Stellen Sie den Wert des gewünschten Modus dann mit von NO auf YES. 05) Drücken Sie , um die Auswahl zu bestätigen. -
Seite 20: Lebensdauer
Infinity iS-400 3.1. Lebensdauer Mit diesem Menü können Sie die die Zähler des Geräts zurücksetzen. 01) Wählen Sie mit „Life Time“ aus und drücken Sie , um das Menü zu öffnen. 02) Wählen Sie mit eine der 3 verfügbaren Reset-Optionen aus: ... -
Seite 21: Reset
Infinity iS-400 3.3. Reset Mit diesem Menü können Sie die Einstellungen des Geräts zurücksetzen. 01) Wählen Sie im Einstellungsmenü mit „Reset Function“ aus und drücken Sie , um das Menü zu öffnen. 02) Wählen Sie mit eine der 2 Optionen aus: ... -
Seite 22: Testmenü
Infinity iS-400 06) Das Gerät gibt nun das gewünschte voreingestellte Programm wieder. 5. Testmenü Mit diesem Menü können Sie die Funktionen des Geräts testen. 01) Drücken Sie oder , um auszuwählen. 02) Drücken Sie , um das Menü zu öffnen. -
Seite 23: Systeminformationen
Infinity iS-400 6. Systeminformationen Mit diesem Menü können Sie den gewünschten Modus einstellen. 01) Drücken Sie oder , um auszuwählen. 02) Drücken Sie , um das Menü zu öffnen. 03) Auf dem Display erscheint nun: 04) Sie können sich nun die aktuelle Softwareversion, den aktuell aktiven Modus, die aktuelle DMX- Startadresse, die aktuelle Temperatur, den Gesamtzeitzähler und den Betriebszeitzähler ansehen. - Seite 24 Infinity iS-400 Kanal 8 – Virtuelles Stroboskop ( Dimmer und Shutter müssen geöffnet sein Keine Funktion 2-128 Stroboskop-Shake, von langsam nach schnell 129-255 Ein/Ausblenden, von langsam nach schnell Kanal 9 – Farbrad ( Dimmer und Shutter müssen geöffnet sein Geöffnet/Weiß...
- Seite 25 Infinity iS-400 Kanal 12 – Rotierendes Goborad 2 + Gobo-Shake ( Dimmer und Shutter müssen geöffnet sein Geöffnet/Weiß 9-17 Gobo 1 18-26 Gobo 2 27-35 Gobo 3 36-44 Gobo 4 45-53 Gobo 5 54-63 Gobo 6 64-73 Gobo-Shakeeffekt 6 von langsam nach schnell...
- Seite 26 Infinity iS-400 Kanal 16 – Zoom ( Dimmer und Shutter müssen geöffnet sein 0-255 Allmähliche Einstellung, von groß zu klein Kanal 17 – Dreifachprisma ( Dimmer und Shutter müssen geöffnet sein Keine Funktion 5-255 Dreifachprisma EIN Kanal 18 – Prismarotation ( Dimmer und Shutter müssen geöffnet sein...
-
Seite 27: Kanäle
Infinity iS-400 40-47 Kein Blackout während Pan/Tilt/Goboradbewegung 48-55 Blackout vollständig deaktivieren 56-95 Keine Funktion 96-103 Pan zurücksetzen 104-111 Tilt zurücksetzen 112-119 Farbrad zurücksetzen 120-127 Goborad und Goborotation zurücksetzen 128-135 Keine Funktion 136-143 Prisma zurücksetzen 144-151 Keine Funktion 152-159 Alles zurücksetzen 160-167 Iris zurücksetzen... - Seite 28 Infinity iS-400 Kanal 9 – Virtuelles Stroboskop ( Dimmer und Shutter müssen geöffnet sein Keine Funktion 2-128 Stroboskop-Shake, von langsam nach schnell 129-255 Ein/Ausblenden, von langsam nach schnell Kanal 10 – Farbrad ( Dimmer und Shutter müssen geöffnet sein Geöffnet/Weiß...
- Seite 29 Infinity iS-400 Kanal 13 – Rotierendes Goborad 2 + Gobo-Shake ( Dimmer und Shutter müssen geöffnet sein Geöffnet/Weiß 9-17 Gobo 1 18-26 Gobo 2 27-35 Gobo 3 36-44 Gobo 4 45-53 Gobo 5 54-63 Gobo 6 64-73 Gobo-Shakeeffekt 6 von langsam nach schnell...
- Seite 30 Infinity iS-400 216-226 Autofokus (17,5 m) Goborad 2 227-237 Autofokus (20-60 m) Goborad 2 238-255 Autofokus Goborad 2 Kanal 18 – Zoom ( Dimmer und Shutter müssen geöffnet sein 0-255 Allmähliche Einstellung, von groß zu klein Kanal 19 – Zoom-Feineinstellung 16-bit ( Dimmer und Shutter müssen geöffnet sein...
- Seite 31 Infinity iS-400 Kanal 30 – CMY-Magenta ( Dimmer und Shutter müssen geöffnet sein 0-255 Schrittweise Einstellung CMY-Magenta, von 0-100% Kanal 31 – Feineinstellung CMY-Magenta ( Dimmer und Shutter müssen geöffnet sein 0-255 Feineinstellung CMY-Magenta, von 0-100% Kanal 32 – CMY-Gelb ( Dimmer und Shutter müssen geöffnet sein...
- Seite 32 Infinity iS-400 56-63 Voreingestelltes Programm 7 64-71 Voreingestelltes Programm 8 72-79 Voreingestelltes Programm 9 80-87 Voreingestelltes Programm 10 88-95 Voreingestelltes Programm 11 96-103 Voreingestelltes Programm 12 104-111 Voreingestelltes Programm 13 112-119 Voreingestelltes Programm 14 120-127 Voreingestelltes Programm 15 128-135 Voreingestelltes Programm 16...
-
Seite 33: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Infinity iS-400 ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. -
Seite 34: Goboabmessungen
Infinity iS-400 Goboabmessungen 01) Ziehen Sie den Netzstecker ab und stellen Sie den Netzschalter auf OFF. 02) Stellen Sie sicher, dass das Gobo, das Sie einsetzen möchten, dieselbe Größe hat. Siehe die Abbildung unten. Abb. 08 Ein Gobo aus dem rotierenden Goborad auswechseln Abb. -
Seite 35: Orientierung Der Glasgobos
Infinity iS-400 04) Drehen Sie das Goborad, bis Sie das Gobo erreichen, das Sie entnehmen möchten. 05) Heben Sie den Gobohalter vorsichtig 10° nach oben und ziehen Sie das Gobo behutsam heraus. Abb. 10 06) Nehmen Sie das Gobo vorsichtig mit einer Zange aus seiner Halterung. -
Seite 36: Rotierende Goboräder Und Farbrad
Infinity iS-400 Rotierende Goboräder und Farbrad Rotierendes Goborad 1 Rotierendes Goborad 2 Farbrad Bestellnummer: 41504... -
Seite 37: Fehlersuche
Infinity iS-400 Fehlersuche Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen. Falls ein Problem auftreten sollte, führen Sie die untenstehenden Schritte der Reihe nach aus, bis das Problem gelöst ist. Sobald das Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden Schritte nicht mehr ausgeführt werden. - Seite 38 Infinity iS-400 Problem Mögliche Ursache(n) Lösung Einer oder • Überprüfen Sie, ob das Gerät mehrere Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Scheinwerfer angeschlossen sind funktionieren überhaupt nicht Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung Die Geräte Der Controller ist nicht •...
-
Seite 39: Technische Daten
Infinity iS-400 Technische Daten Modell: Infinity iS-400 Eingangsspannung: 100-240V AC, 60/50Hz Leistungsaufnahme: 650W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Sicherung: F10AL/250V Abmessungen: 345 x 416 x 745 mm (LxBxH) Gewicht: 33 kg Bedienung und Programmierung: Signal Pin OUT: Pin 1 (Erde), Pin 2 (-), Pin 3 (+) -
Seite 40: Abmessungen
Infinity iS-400 Abmessungen Bestellnummer: 41504... -
Seite 41: Notizen
Infinity iS-400 Notizen Bestellnummer: 41504... - Seite 42 Infinity iS-400 Bestellnummer: 41504...
- Seite 43 ©2016 Infinity...
