Infinity iW-740 RDM Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

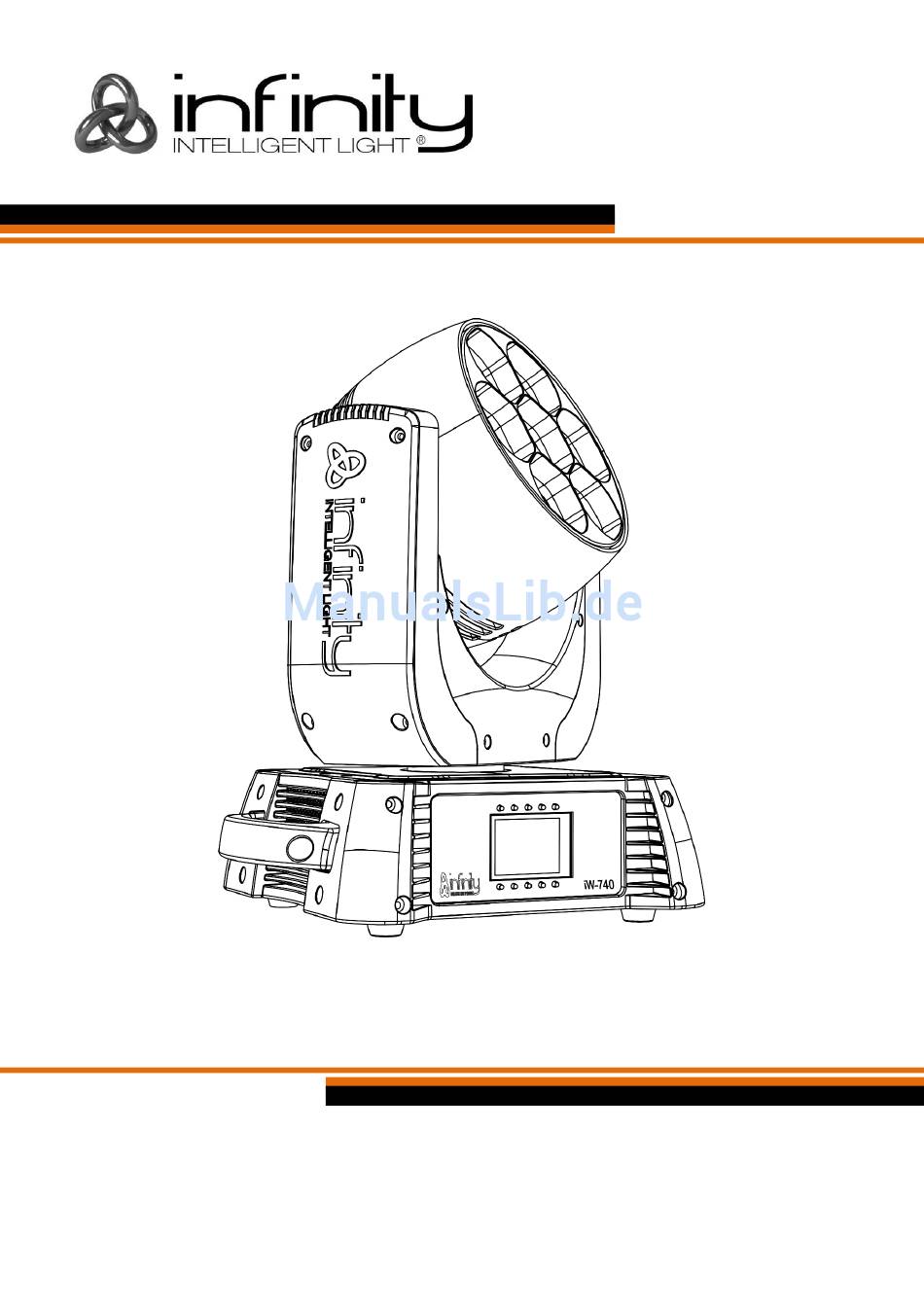

HANDBUCH
DEUTSCH

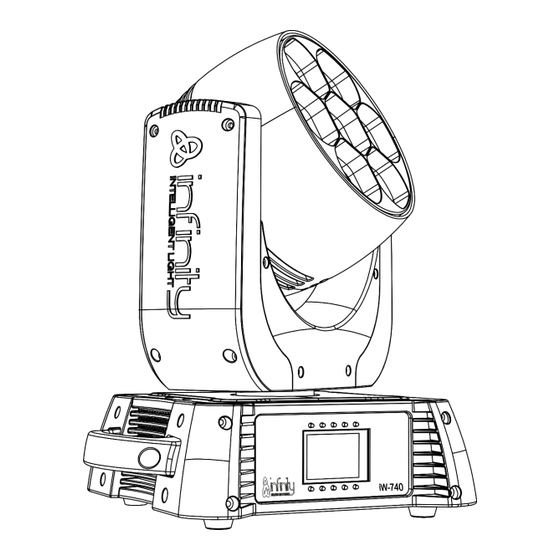

Infinity iW-740 RDM
V1
Bestellnummer: 41526
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Infinity iW-740 RDM

Inhaltszusammenfassung für Infinity iW-740 RDM

  • Seite 1 HANDBUCH DEUTSCH Infinity iW-740 RDM Bestellnummer: 41526 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...

  • Seite 2: Inhaltsverzeichnis

    Optionales Zubehör ..............................8 Übersicht ..................................9 Rückseite ..................................10 Installation ..................................10 Setup und Betrieb ................................10 Steuerungsmodi ................................11 Ein Infinity (voreingestellte Programme) ......................11 Mehrere Infinitys (Master/Slave-Steuerung) ......................11 Mehrere Infinitys (DMX-Steuerung) ........................12 Mehrere Infinitys (Artnet-Steuerung) ........................13 Anschluss an ein Netzwerk ............................14 Artnet-Einstellungen ..............................14 Herstellung eines Datenkabels ..........................14...

  • Seite 3: Warnung

    Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang:  Infinity iW-740 RDM mit PowerCON True 1 Netzkabel (1,4 m)  2 Halterungen zum Anbringen an einen Traversenrahmen ...
  • Seite 4  Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Infinity-Händler.  Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern angebracht werden.

  • Seite 5: Bestimmungsgemäßer Gebrauch

    Verwenden Sie eine Schelle, um den Infinity mithilfe der Halterung an einem Traversenrahmen zu befestigen.  Der Infinity darf unter keinen Umständen so montiert werden, dass es frei im Raum schwingen kann.  Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden.
  • Seite 6 Infinity iW-740 RDM Der Infinity kann auf dem Boden einer flachen Bühne positioniert oder mit einer Schelle an einem Traversenrahmen befestigt werden. Bestellnummer: 41526...

  • Seite 7: Netzanschlüsse

    Infinity iW-740 RDM Anbringen einer Halterung auf der Unterseite des Geräts Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind.

  • Seite 8: Rückgabe

    Infinity iW-740 RDM Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung.

  • Seite 9: Beschreibung Des Geräts

    Infinity iW-740 RDM Beschreibung des Geräts Funktionen Der Infinity iW-740 RDM ist ein Moving Head mit hoher Leistung und hervorragenden Effekten.  Eingangsspannung: 100-240 V AC, 50/60 Hz  Leistungsaufnahme: 300W  Lichtquelle: 7 x 40 W RGBW 4-in-1 8 W Osram Ostar ...

  • Seite 10: Übersicht

    Infinity iW-740 RDM Übersicht Abb. 01 01) 7 x 40 W RGBW 4-in-1 8 W Osram Ostar 02) Steuerungstasten + LCD-Display Strahlungswinkel 4,5° - , elektronische Einstellung Strahlungswinkel 36° - , elektronische Einstellung Abb. 02 Bestellnummer: 41526...

  • Seite 11: Rückseite

    12) DMX-Eingang, 5-polig Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Infinity iW-740 RDM. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind.

  • Seite 12: Steuerungsmodi

    02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Der Infinity funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist. 05) Siehe Seite 26 für mehr Informationen über die voreingestellten Programme.

  • Seite 13: Mehrere Infinitys (Dmx-Steuerung)

    Infinity iW-740 RDM Mehrere Infinitys (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).

  • Seite 14: Mehrere Infinitys (Artnet-Steuerung)

    Infinity iW-740 RDM Mehrere Infinitys (Artnet-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).

  • Seite 15: Anschluss An Ein Netzwerk

    04) Stellen Sie die IP-Adresse Ihrer Software/Ihres Lichtmischpultes je nach den Artnet-Einstellungen auf 2.x.x.x oder 10.x.x.x ein. 05) Stellen Sie die Subnetzmaske sowohl auf dem Infinity als auch in der Software/ auf dem Lichtmischpult auf 255.0.0.0 ein. Achten Sie darauf, dass alle Geräte im Netzwerk eine eindeutige IP- Adresse haben.

  • Seite 16: Verbinden Der Geräte

    (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). • DAP Audio DMX-Adapter: 3-polig/5-polig. Bestellnummer FLA30. Der Infinity iW-740 RDM kann im Steuermodus mit einem Controller angesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 41526...

  • Seite 17: Bedienfeld

    Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Infinitys verwenden. Daher sollte die DMX-Adresse des ersten Infinity 1(001) sein. Die DMX-Adresse des zweiten Infinity sollte 1+43=44 (044) und die DMX-Adresse des dritten Infinity sollte 44+43=87 (087) sein, etc.

  • Seite 18: Menü-Übersicht

    Infinity iW-740 RDM Menü-Übersicht Bestellnummer: 41526...

  • Seite 19: Hauptmenü-Optionen

    Infinity iW-740 RDM Hauptmenü-Optionen DMX-Adresse Bearbeitungsmodus Einstellungsmenü Voreingestellte Programme Testmenü Informationsmenü Start Bearbeitungsmenü Down Einstellungsmodus OK/Enter Adresseinstellung Links Vorheriger Bildschirm/Infinity-Logo Rechts 1. DMX-Adresse In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie die Taste 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können zwischen 512 verschiedenen DMX- Adressen wählen.

  • Seite 20: Bearbeitungsmodus

    Infinity iW-740 RDM 2. Bearbeitungsmodus In diesem Menü können Sie den gewünschten DMX-Kanalmodus und den Betriebsmodus einstellen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 2 verschiedene Untermenüs auswählen.

  • Seite 21: Einstellungsmenü

    Infinity iW-740 RDM 10) Wenn Sie „RUN MODE“ ausgewählt haben, können Sie nun den gewünschten Betriebsmodus einstellen. 11) Wählen Sie den gewünschten Betriebsmodus mit aus. 12) Drücken Sie , um die Auswahl zu bestätigen. 13) Stellen Sie den Wert des ausgewählten Betriebsmodus dann mit von „NO“...

  • Seite 22: Leistung

    Infinity iW-740 RDM 3.1 Leistung In diesem Menü können Sie die Leistungseinstellungen vornehmen. 01) Wählen Sie im Einstellungsmenü „PERFORMANCE“ aus. 02) Wählen Sie mit die gewünschte Einstellung aus. 03) Drücken Sie , um die Auswahl zu bestätigen. 04) Wenn Sie die Option „PAN/TILT“ auswählen, wird ein Untermenü geöffnet.

  • Seite 23: Service

    Infinity iW-740 RDM kehrt das Gerät zum letzten ordnungsgemäß funktionierenden DMX-Signal zurück. Dadurch wird die Show nicht unterbrochen. DISPLAY: Normal, Inverted oder Auto reverse FANS: Auto, Slow oder Fast 13) Wenn Sie die Option „NETWORK“ auswählen, wird ein Untermenü geöffnet.
  • Seite 24 Infinity iW-740 RDM 04) Wählen Sie mit die gewünschte Einstellung aus. 05) Drücken Sie , um die Auswahl zu bestätigen. 06) Wenn Sie die Option „RGBW to W“ auswählen, wird ein Untermenü geöffnet. 07) Wählen Sie mit die gewünschte Farbe aus, um die RGB-Kalibrierung vorzunehmen.

  • Seite 25: Voreingestellte Programme

    Infinity iW-740 RDM 23) Drücken Sie , um die Auswahl zu bestätigen. Die Gesamtbetriebsdauer des Geräts wird zurückgesetzt. 24) Wenn Sie „SET PASSWORD“ auswählen, erscheint ein Bildschirm, auf dem Sie zur Eingabe des Passworts aufgefordert werden. 25) Geben Sie mit die Zahlen in der folgenden Reihenfolge ein: 1234.

  • Seite 26: Testmenü

    Infinity iW-740 RDM 5. Testmenü Mit diesem Menü können Sie die Funktionen des Geräts automatisch oder manuell testen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 2 verschiedene Testmodi auswählen.

  • Seite 27: Informationsmenü

    Infinity iW-740 RDM 6. Informationsmenü In diesem Menü können Sie verschiedene Einstellungen des Geräts ansehen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. 03) Sie können 10 Parameter ansehen. DMX-Kanäle 21 Kanäle Kanal 1 –...
  • Seite 28 Infinity iW-740 RDM 100-140 Stroboskopeffekt 3 (langsam ein & schnell aus), von langsam nach schnell 141-144 Shutter geöffnet 145-195 Stroboskopeffekt 4 (Zufallsfrequenz), von langsam nach schnell 196-199 Shutter geöffnet 200-239 Stroboskopeffekt 5 (Pulsieren), von schnell nach langsam 240-255 Shutter geöffnet Kanal 8 –...
  • Seite 29 Infinity iW-740 RDM Kanal 14 – Statische LED-Pixelansteuerung (CH6 und CH8, CH9, CH10, CH11 oder CH13 müssen zwischen 1-255 und CH7 zwischen 5-9 eingestellt sein 0-11 Keine Funktion 12-21 LED-Pixel 1 22-31 LED-Pixel 2 32-41 LED-Pixel 3 42-51 LED-Pixel 4...
  • Seite 30 Infinity iW-740 RDM 135-140 Programm 23 mit Farbfluss 141-146 Programm 24 mit Farbfluss 147-152 Programm 25 mit Farbfluss 153-158 Programm 26 mit Farbfluss 159-164 Programm 27 mit Farbfluss 165-170 Programm 28 mit Farbfluss 171-176 Programm 29 mit Farbfluss 177-182 Programm 30 mit Farbfluss...

  • Seite 31: Kanäle

    Infinity iW-740 RDM Kanal 20 - Zoom 0-255 Allmähliche Zoomeinstellung, von klein zu groß (4,5°-36º) Kanal 21 - Kanalfunktionen (Gewünschte Funktion startet 5 Sekunden nach Einstellen des DMX-Werts) Keine Funktion 10-19 Pan/Tilt Blackout aktiviert 20-29 Pan/Tilt Blackout deaktiviert 30-39 Schnelle Pan/Tilt-Bewegung...
  • Seite 32 Infinity iW-740 RDM Kanal 8 – Shutter / Stroboskop (CH6, CH7 und CH9, CH10, CH11, CH12, CH13, CH14, CH15, CH16 oder CH18 müssen zwischen 1-255 eingestellt sein Shutter geschlossen Shutter geöffnet 10-50 Stroboskopeffekt 1, von schnell nach langsam 51-54 Shutter geöffnet 55-95 Stroboskopeffekt 2 (schnell ein &...
  • Seite 33 Infinity iW-740 RDM 5600K 9-10 8000K Blau 12-48 Von Blau zu Zyan Zyan 50-86 Von Zyan zu Grün Grün 88-124 Von Grün zu Gelb Gelb 126-162 Von Gelb zu Rot 164-200 Von Rot zu Lila Lila 202-238 Von Lila zu Blau...
  • Seite 34 Infinity iW-740 RDM Kanal 20 – Dynamische LED-Ansteuerung (CH6, CH7, CH9, CH10, CH11, CH12, CH13, CH14, CH15, CH16 oder CH18 (Programm 1-21) müssen zwischen 1-255 eingestellt und CH8 zwischen 5-9 eingestellt sein Keine Funktion Programm 1 9-14 Programm 2 15-20...
  • Seite 35 Infinity iW-740 RDM Kanal 23 – Hintergunddimmer 0-255 Lichtintensität von dunkel nach hell Kanal 24 – Hintergunddimmer 16Bit (CH23 muss zwischen 1-255 eingestellt sein 0-255 Feineinstellung Lichtintensität, von dunkel nach hell Kanal 25 – Hintergrund Farbmakros (CH23, CH24 müssen zwischen 1-255, CH19 zwischen 12-255 oder...

  • Seite 36: Kanäle

    Infinity iW-740 RDM 210-219 Ventilator auto 220-229 Autotest 230-239 Pan/Tilt zurücksetzen 240-249 Zoomreset 250-255 Gesamtreset 43 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte).
  • Seite 37 Infinity iW-740 RDM Kanal 11 – Blauintensität (CH6, CH7 müssen zwischen 1-255 und CH8 zwischen 5-9 eingestellt sein 0-255 Schrittweise Blaueinstellung von 0-100% Kanal 12 – Weißintensität (CH6, CH7 müssen zwischen 1-255 und CH8 zwischen 5-9 eingestellt sein 0-255 Schrittweise Weißeinstellung von 0-100%...
  • Seite 38 Infinity iW-740 RDM Kanal 16 – Rote LED Pixel 1 (CH6, CH7 müssen zwischen 1-255 und CH8 zwischen 5-9 eingestellt sein 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 17 – Grüne LED Pixel 1 (CH6, CH7 müssen zwischen 1-255 und CH8...
  • Seite 39 Infinity iW-740 RDM Kanal 22 – Blaue LED Pixel 2 (CH6, CH7 müssen zwischen 1-255 und CH8 zwischen 5-9 eingestellt sein 0-255 Schrittweise Blaueinstellung von 0 – 100% Kanal 23 – Weiße LED Pixel 2 (CH6, CH7 müssen zwischen 1-255 und CH8...

  • Seite 40: Kanäle + 28 Kanäle (Dmx + Artnet)

    Infinity iW-740 RDM 15 Kanäle + 28 Kanäle (DMX + Artnet) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte).
  • Seite 41 Infinity iW-740 RDM Kanal 13 - Zoom 0-255 Allmähliche Zoomeinstellung, von klein zu groß (4,5°-36º) Kanal 14 – Zoom 16Bit (CH13 muss zwischen 1-255 eingestellt sein 0-255 Allmähliche Zoom-Feineinstellung, von klein zu groß (4,5°-36º) Kanal 15 - Kanalfunktionen (Gewünschte Funktion startet 5 Sekunden nach Einstellen des DMX-Werts)
  • Seite 42 Infinity iW-740 RDM Kanal 1 – Rote LED Pixel 1 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 2 – Grüne LED Pixel 1 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 3 – Blaue LED Pixel 1 0-255 Schrittweise Blaueinstellung von 0 – 100% Kanal 4 –...
  • Seite 43 Infinity iW-740 RDM Kanal 25 – Rote LED Pixel 7 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 26 – Grüne LED Pixel 7 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 27 – Blaue LED Pixel 7 0-255 Schrittweise Blaueinstellung von 0 – 100% Kanal 28 –...

  • Seite 44: Kanaleinstellungen

    04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Infinity iW-740 RDM von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich.

  • Seite 45: Sicherung Austauschen

    Infinity iW-740 RDM Sicherung austauschen Durch Überspannungen, Kurzschlüsse oder ungeeignete Netzanschlüsse kann eine Sicherung durchbrennen. Das Gerät funktioniert nicht, wenn die Sicherung durchgebrannt ist. Führen Sie in diesem Fall die folgenden Schritte durch. 01) Ziehen Sie den Netzstecker ab. 02) Führen Sie einen flachen Schraubendreher in den Schlitz der Sicherungsabdeckung ein. Drehen Sie den Schraubendreher nach links und drücken Sie ihn gleichzeitig ein wenig in den Schlitz (drehen...
  • Seite 46 Infinity iW-740 RDM Problem Mögliche Ursache(n) Lösung Einer oder mehrere Das Gerät erhält keinen Strom. Überprüfen Sie, ob das Gerät  Scheinwerfer eingeschaltet ist und dass die Kabel funktionieren angeschlossen sind. überhaupt nicht. Hauptsicherung durchgebrannt.  Ersetzen Sie die Sicherung.

  • Seite 47: Technische Daten

    Infinity iW-740 RDM Technische Daten Modell: Infinity iW-740 RDM Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 300W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Geräte an Stromleitung @ 120V: 3 Stk. Geräte an Stromleitung @ 240 V: 7 Stk. Sicherung: T3,15AL/250V...

  • Seite 48: Abmessungen

    Infinity iW-740 RDM Abmessungen Bestellnummer: 41526...
  • Seite 49 ©2017 Infinity...
