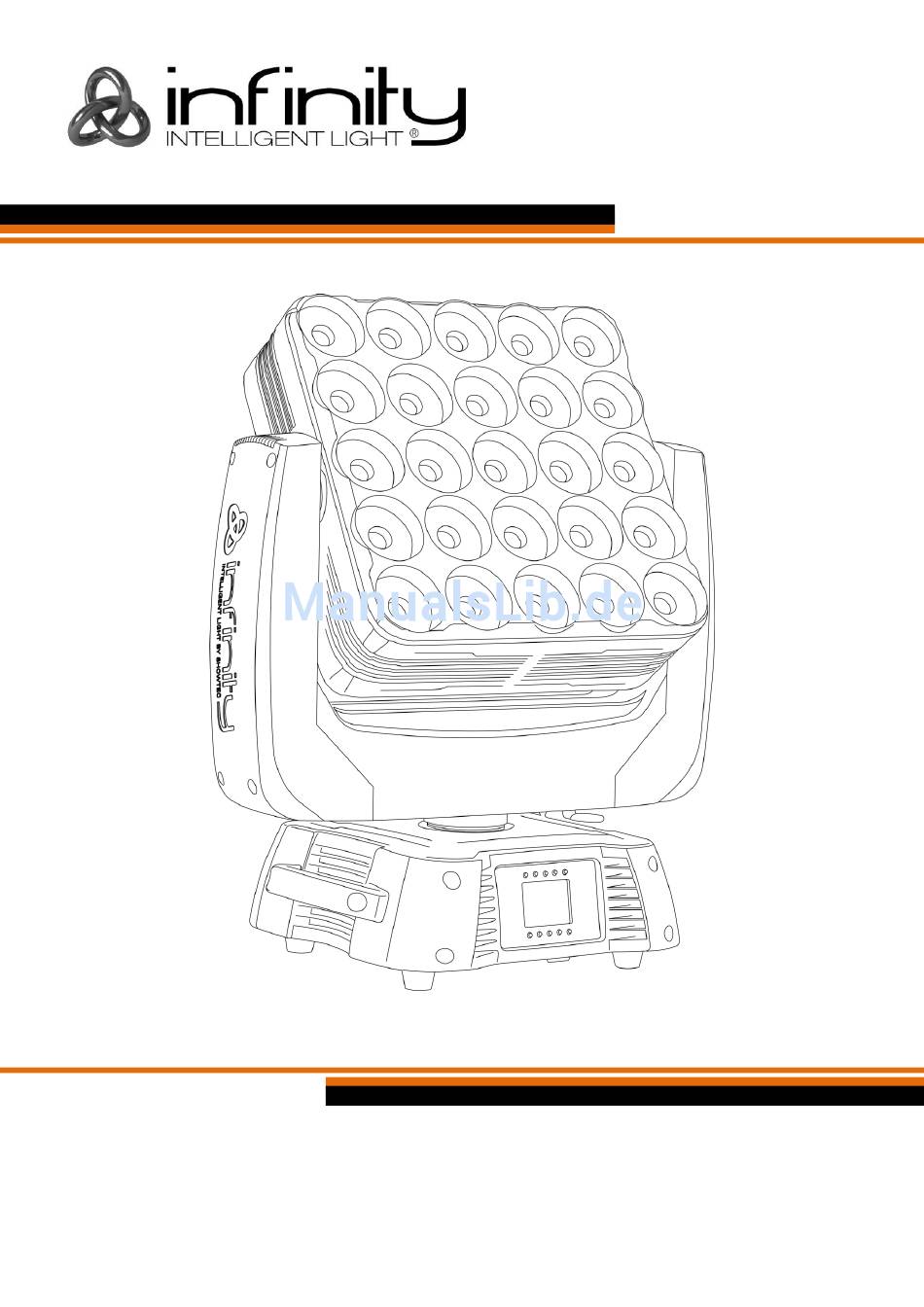

- Seite 1 HANDBUCH DEUTSCH Infinity iM-2515 Bestellnummer: 41560 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Beschreibung des Geräts ..............................8 Vorderseite ..................................8 Rückseite ..................................9 Installation ................................... 9 Setup und Betrieb ................................9 Steuerungsmodi ................................10 Ein Infinity (selbstständiger Modus) ........................10 Mehrere Infinitys (Master/Slave-Steuerung) ......................10 Mehrere Infinitys (DMX-Steuerung) ........................10 Mehrere Infinitys (Artnet-Steuerung) ........................12 Verbinden der Geräte ...............................13 Datenverkabelung ..............................13 Bedienfeld ..................................14... - Seite 3 Infinity iM-2515 Abmessungen ..................................41 Bestellnummer: 41560...
-
Seite 4: Warnung
Infinity iM-2515 Warnung Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 5 Infinity iM-2515 Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen entstehen, keine Haftung übernehmen. Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen. WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Infinity. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. -
Seite 7: Netzanschlüsse
Infinity iM-2515 Der Infinity kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Montagehalterung und einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 8: Rückgabe
Infinity iM-2515 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Geräts

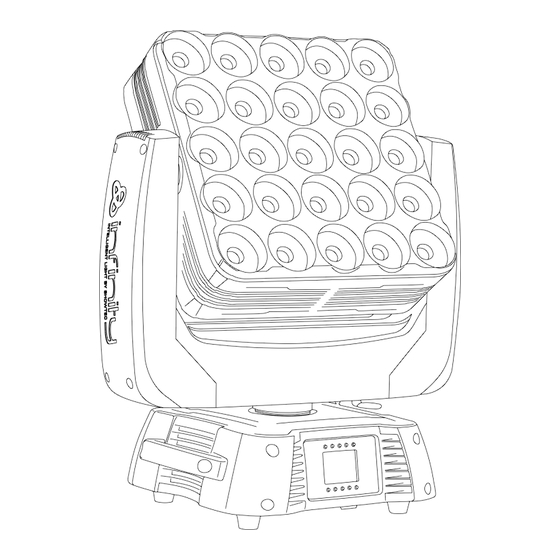

Infinity iM-2515 Beschreibung des Geräts Funktionen Der Infinity iM-2515 von Showtec ist ein Moving Head mit hoher Leistung und hervorragenden Effekten. Eingangsspannung: 100-240V, 60/50Hz Leistungsaufnahme: 510W DMX-Kanäle: 23, 123, 100, +15 Kanäle LCD-Display mit Schwerkraftsensor ... -
Seite 10: Rückseite
11) DMX-Ausgang, 3-polig Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Infinity iM-2515. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Steuerungsmodi
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 03) Der Infinity funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist. Siehe Seiten 17-24 für mehr Informationen über den selbstständigen Modus. - Seite 12 Infinity iM-2515 03) Verbinden Sie den Infinity und andere Geräte mit einem 3/5-poligen XLR-Kabel. 04) Verbinden Sie die Geräte wie in Abb. 04 abgebildet. Schließen Sie den DMX-Ausgang des ersten Geräts mit einem DMX-Kabel an den Eingang des zweiten Geräts an. Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden.
-
Seite 13: Mehrere Infinitys (Artnet-Steuerung)
Infinity iM-2515 Mehrere Infinitys (Artnet-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie Ihren Artnet-Controller mit einem CAT-5/CAT-6-Kabel an den Ethernet-Eingang des ersten Geräts an. -
Seite 14: Verbinden Der Geräte
Infinity iM-2515 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 15: Bedienfeld
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Infinitys verwenden. Daher sollte die DMX-Adresse des ersten Infinity 1(001) sein. Die DMX-Adresse des zweiten Infinity sollte 1+123=124 (124) und die DMX-Adresse des dritten Infinity sollte 124+123=247 (247) sein, etc. -
Seite 16: Menü-Übersicht
Infinity iM-2515 Menü-Übersicht Bestellnummer: 41560... - Seite 17 Infinity iM-2515 Bestellnummer: 41560...
-
Seite 18: Hauptmenü-Optionen
Infinity iM-2515 Hauptmenü-Optionen DMX-Adresse Bearbeitungsmodus Einstellungsmenü Voreingestellte Programme Testmodus Info Start Hoch Bearbeitungsmenü Runter Einstellungsmodus Adresseinstellung Links Infinity-Logo Rechts 1. DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie oder , um auszuwählen. 02) Je nach dem aktuellen Betriebsmodus können Sie entweder die DMX- oder Artnet-Einstellungen bearbeiten. -
Seite 19: Artnet-Einstellungen (Artnet + Dmx-Modus)
Infinity iM-2515 1.2. Artnet-Einstellungen (Artnet + DMX-Modus) 01) Aktivieren Sie den Modus Art + DMX (100+15) (siehe 2. Bearbeitungsmodus, Seite 18). 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können nun die DMX-Startadresse und/oder die Artnet-Adresse des Geräts einstellen. -
Seite 20: Einstellungsmenü
04) Sie können die Farben Rot, Grün, Blau und Weiß beliebig kombinieren, um eine unendliche Zahl von Farben zu mischen. 05) Wenn Sie den Infinity im Modus Artnet + DMX verwenden möchten, muss der Farbwert aller 4 Farben auf 0 gesetzt sein. Wenn Sie das nicht beachten, funktioniert das Gerät nicht ordnungsgemäß. -
Seite 21: Lebensdauer
Infinity iM-2515 3.2. Lebensdauer Mit diesem Menü können Sie die die Zähler des Geräts zurücksetzen. 01) Wählen Sie mit „Life Time“ aus und drücken Sie , um das Menü zu öffnen. 02) Wählen Sie mit eine der 3 verfügbaren Reset-Optionen aus: ... -
Seite 22: Reset
Infinity iM-2515 04) Drücken Sie , wenn Sie die gewünschte Option ausgewählt haben, um mit der Bearbeitung zu beginnen. 05) Stellen Sie die Optionen mit ein. 06) Drücken Sie , um die Auswahl zu bestätigen. 3.3. Reset Mit diesem Menü können Sie die Einstellungen des Geräts zurücksetzen. -
Seite 23: Testmenü
Infinity iM-2515 5. Testmenü Mit diesem Menü können Sie den gewünschten Modus einstellen. 01) Drücken Sie oder , um auszuwählen. 02) Drücken Sie , um das Menü zu öffnen. 03) Wählen Sie mit einen der 2 Modi aus: Auto Test ... -
Seite 24: Systeminformationen
Infinity iM-2515 6. Systeminformationen Mit diesem Menü können Sie den gewünschten Modus einstellen. 01) Drücken Sie oder , um auszuwählen. 02) Drücken Sie , um das Menü zu öffnen. 03) Daraufhin erscheint dieser Bildschirm: 04) Sie können sich nun die aktuelle Softwareversion, den aktuell aktiven Modus, die aktuelle DMX- Startadresse, die aktuelle Temperatur, den Zeitzähler und den Betriebszeitzähler ansehen. - Seite 25 Infinity iM-2515 Kanal 8 – Rot ( CH20-21 müssen geöffnet sein 0-255 Schrittweise Rotanpassung, von dunkel nach max. Helligkeit Kanal 9 – Grün ( CH20-21 müssen geöffnet sein 0-255 Schrittweise Grünanpassung, von dunkel nach max. Helligkeit Kanal 10 – Blau ( CH20-21 müssen geöffnet sein...
- Seite 26 Infinity iM-2515 Kanal 16 – Programmgeschwindigkeit ( CH15 und CH20-21 müssen geöffnet sein Statisch 1-127 Rotation im Uhrzeigersinn von schnell nach langsam 128-255 Rotation gegen den Uhrzeigersinn von langsam nach schnell Kanal 17 – LED-Fade-Effekt 0-255 LED-Fade-Effekt, von AUS bis hoch Kanal 18 –...
- Seite 27 Infinity iM-2515 210-224 Stroboskopeffekt 9 (Stroboskoplicht, allmähliche Auflösung), von schnell nach langsam 225-229 Shutter geöffnet 230-244 Stroboskopeffekt 10 (Pulsieren), von schnell nach langsam 245-255 Shutter geöffnet Kanal 22 - Funktionen Keine Funktion 10-14 Pan/Tilt-Blackout 15-19 Keine Funktion 20-24 RGBW-Farbmischung nach 5 Sekunden...
-
Seite 28: 123 Kanäle
Infinity iM-2515 123 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 29 Infinity iM-2515 Kanal 10 – Blau ( CH120-121 müssen geöffnet sein 0-255 Schrittweise Blauanpassung, von dunkel nach max. Helligkeit Kanal 11 – Weiß ( CH120-121 müssen geöffnet sein 0-255 Schrittweise Weißanpassung, von dunkel nach max. Helligkeit Kanal 12 – Rot 1 ( CH120-121 müssen geöffnet sein...
- Seite 30 Infinity iM-2515 126-162 R=255, G-, B=0, W=0 Rot (R=255, G=0, B=0, W=0) 164-200 R=255, G=0, B+, W=0 Lila (R=255, G=0, B=255, W=0) 202-238 R-, G=0, B=255, W=0 Blau (R=0, G=0, B=255, W=0) 240-247 Farbfluss von schnell nach langsam 248-255 Farbwechsel von schnell nach langsam Kanal 114 –...
- Seite 31 Infinity iM-2515 Kanal 119 – Dimmer Farbumkehrung 0-255 Lichtintensität von AUS bis volle Leistung Kanal 120 – Masterdimmer 0-255 Lichtintensität von AUS bis volle Leistung Kanal 121 – Shutter / Stroboskop ( CH120 muss geöffnet sein 0-19 Geschlossen 20-24 Shutter geöffnet...
-
Seite 32: 100+15 Kanäle (Artnet + Dmx-Modus)
Infinity iM-2515 Kanal 123 - voreingestellte Programme Keine Funktion 8-23 Programm 1 24-39 Programm 2 40-55 Programm 3 56-71 Programm 4 72-87 Programm 5 88-103 Programm 6 104-119 Programm 7 120-135 Programm 8 136-151 Programm 9 152-167 Programm 10 168-183... - Seite 33 Infinity iM-2515 Kanal 4 – Weiß 1 ( DMX CH12-13 müssen geöffnet sein 0-255 Schrittweise Weißanpassung, von dunkel nach max. Helligkeit Kanal 5 – Rot 2 ( DMX CH12-13 müssen geöffnet sein 0-255 Schrittweise Rotanpassung, von dunkel nach max. Helligkeit Kanal 6 –...
- Seite 34 Infinity iM-2515 Kanal 6 – Kontinuierliche horizontale Bewegung (Pan) 0-127 Rotation gegen den Uhrzeigersinn von langsam nach schnell 128-255 Rotation im Uhrzeigersinn von langsam nach schnell Kanal 7 – Kontinuierliche senkrechte Bewegung (Tilt) 0-127 Rotation gegen den Uhrzeigersinn von langsam nach schnell...
- Seite 35 Infinity iM-2515 Kanal 14 - Funktionen Keine Funktion 10-14 Pan/Tilt-Blackout 15-19 Keine Funktion 20-24 RGBW-Farbmischung nach 5 Sekunden 25-29 CMY-Farbmischung nach 5 Sekunden 30-34 Lichtverzögerung AUS 35-39 Lichtverzögerung EIN 40-49 Keine Funktion 50-54 Pan-Reset nach 5 Sekunden 55-59 Tilt-Reset nach 5 Sekunden...
-
Seite 36: Anschluss An Ein Netzwerk
04) Stellen Sie die IP-Adresse Ihrer Software/Ihres Lichtmischpultes je nach den Artnet-Einstellungen auf 2.x.x.x oder 10.x.x.x ein. 05) Stellen Sie die Subnetzmaske sowohl auf dem Infinity als auch in der Software/ auf dem Lichtmischpult auf 255.0.0.0 ein. Achten Sie darauf, dass alle Geräte im Netzwerk eine eindeutige IP- Adresse haben. -
Seite 37: Herstellung Eines Datenkabels
Infinity iM-2515 Herstellung eines Datenkabels Sie können das Datenkabel für die Datenübertragung des iM-2515 mit einem Standard-Ethernetkabel ersetzen. Bitte folgen Sie diese Anleitung zur Herstellung eines zusätzlichen Netzkabels. Verbinden Sie ein Standard-Netzkabel (CAT-5/ 5E /6) mit einem RJ-45-Anschluss, so wie auf der Abbildung gezeigt (Abb. -
Seite 38: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der iM-2515 ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. -
Seite 39: Fehlersuche
Infinity iM-2515 Fehlersuche Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen. Falls ein Problem auftreten sollte, führen Sie die untenstehenden Schritte der Reihe nach aus, bis das Problem gelöst ist. Sobald das Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden Schritte nicht mehr ausgeführt werden. - Seite 40 Infinity iM-2515 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Einer oder eingeschaltet ist und ob die Kabel mehrere angeschlossen sind Scheinwerfer funktionieren Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung überhaupt nicht Die Geräte Der Controller ist nicht •...
-
Seite 41: Technische Daten
Infinity iM-2515 Technische Daten Modell: Infinity iM-2515 Eingangsspannung: 100-240 VAC, 60/50Hz Leistungsaufnahme: 510W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Sicherung: F10AL/250V Abmessungen: 470 x 295 x 580 mm (LxBxH) Gewicht: 22 kg Bedienung und Programmierung: Signal Pin OUT: Pin 1 (Erde), Pin 2 (-), Pin 3 (+) DMX-Modus: 23, 123, 100, +15 Kanäle... -
Seite 42: Abmessungen
Infinity iM-2515 Abmessungen Bestellnummer: 41560... - Seite 43 ©2016 Infinity...
