Infinity Raccoon P7/7 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Infinity Anleitungen
  4. Lichtanlage
  5. Raccoon P7/7
  6. Bedienungsanleitung

Infinity Raccoon P7/7 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
BEDIENUNGSANLEITUNG
DEUTSCH
V1.0
Raccoon P7/7
Produktcode: 200550
c
c
c
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Infinity Raccoon P7/7

Inhaltszusammenfassung für Infinity Raccoon P7/7

  • Seite 1 BEDIENUNGSANLEITUNG DEUTSCH V1.0 Raccoon P7/7 Produktcode: 200550...
  • Seite 2 Raccoon P7/7 Vorwort Vielen Dank, dass Sie dieses Infinity Produkt gekauft haben. Der Zweck dieser Bedienungsanleitung ist es, Anweisungen für den korrekten und sicheren Gebrauch dieses Produkts zu geben. Bewahren Sie das Benutzerhandbuch zum Nachlesen auf, da es ein wesentlicher Bestandteil des Produkts ist.

  • Seite 3: Inhaltsverzeichnis

    Raccoon P7/7 Inhaltsverzeichnis 1. Einführung ............................
  • Seite 4 Raccoon P7/7 6.6.11. Display ..........................

  • Seite 5: Einführung

    Überprüfen Sie nach dem Auspacken den Inhalt des Kartons. Wenn Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Highlite International-Händler. Ihre Lieferung enthält: Abbildung 1 • • Infinity Raccoon P7/7 • • Power Pro True-Kabel (1,5 m) • •...

  • Seite 6: Symbole Und Signalwörter

    Raccoon P7/7 1.5. Symbole und Signalwörter Sicherheitshinweise und Warnungen sind in der gesamten Bedienungsanleitung durch Sicherheitszeichen gekennzeichnet. Befolgen Sie immer die Anweisungen in dieser Bedienungsanleitung. Weist auf eine unmittelbare Gefahrensituation hin, die, wenn sie nicht vermieden wird, GEFAHR zum Tod oder zu schweren Verletzungen führen kann.

  • Seite 7: Sicherheit

    Raccoon P7/7 Sicherheit Wichtig Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie das Produkt installieren, betreiben oder warten. Der Hersteller übernimmt keine Haftung für Schäden, die durch die Nichtbeachtung dieser Anleitung entstehen. 2.1. Warnungen und Sicherheitshinweise GEFAHR Gefahr für Kinder...
  • Seite 8 Raccoon P7/7 WARNUNG Gefahr eines epileptischen Schocks Stroboskoplicht kann bei lichtempfindlicher Epilepsie Anfälle auslösen. Empfindliche Personen sollten es vermeiden, Stroboskoplichter anzuschauen. Achtung Stromversorgung • • Bevor Sie das Gerät an das Stromnetz anschließen, vergewissern Sie sich, dass Stromstärke, Spannung und Frequenz mit den Angaben auf dem Informationsetikett am Gerät übereinstimmen.

  • Seite 9: Anforderungen An Den Nutzer

    Raccoon P7/7 • • Die Linse ist nicht gesprungen oder beschädigt. • • Die Stromkabel sind nicht beschädigt und weisen keine Materialermüdung auf. Achtung Setzen Sie das Gerät keinen Bedingungen aus, die die angegebene IP-Klasse überschreiten. Dieses Gerät ist nach IP65 zertifiziert. IP (Schutzart) 65 bedeutet, dass das Gerät staubdicht und gegen die schädliche Wirkung von Spritzwasser geschützt ist.

  • Seite 10: Beschreibung Des Geräts

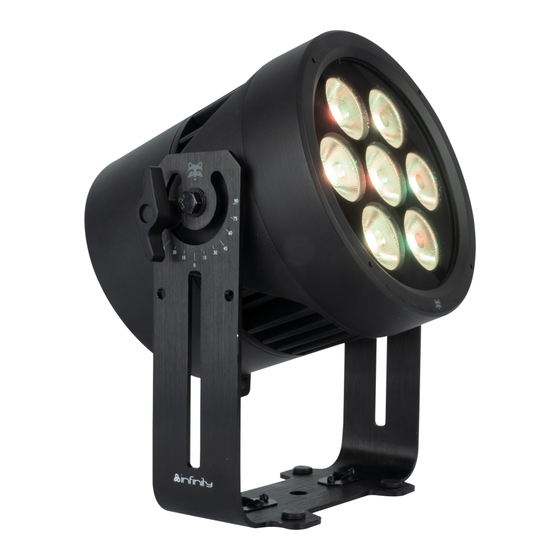

    Raccoon P7/7 Beschreibung des Geräts Infinity Raccoon P7/7 ist ein IP65-zertifizierter LED-Par-Effekt mit hohem Farbwiedergabeindex, der für Innen- und Außenanwendungen geeignet ist. Das Gerät ist mit 7 LEDs mit jeweils 7 Farben ausgestattet: Rot, Grün, Blau, Limette, Bernstein, Cyan und Königsblau. Sie können zwischen maximaler Helligkeit und maximaler Lichtqualität (hoher CRI) wechseln.

  • Seite 11: Beschreibung Des Produkts

    Raccoon P7/7 3.3. Beschreibung des Produkts Modell: Raccoon P7/7 Quelle: Art der Lichtquelle LED  Menge der Lichtquelle 7  Leistung der Lichtquelle 25 W LED-Farbtyp RGBCALDB  Lichtstrom (gesamt) 4932 lm 95  Minimum CCT 2000 K Maximum CCT 8000 K Optisch: Abstrahlwinkel (kreisförmig) 15°...

  • Seite 12: Abmessungen

    Raccoon P7/7 Lieferumfang: Enthaltene Kabel Power Pro True-Kabel Enthaltene Aufrüstung Quick-Lock-Halterung 3.4. Abmessungen Abbildung 4 3.5. Optionales Zubehör Das folgende optionale Zubehör ist für dieses Produkt erhältlich: • • 200251 Barndoor für 300W Fresnel • • 200560 Zubehörhalterung für Raccoon-Serie •...

  • Seite 13: Installation

    Raccoon P7/7 Installation 4.1. Sicherheitshinweise für die Installation WARNUNG Eine falsche Installation kann zu schweren Verletzungen und Sachschäden führen. Wenn Traversensysteme verwendet werden, darf die Installation nur von unterwiesenen oder fachkundigen Personen durchgeführt werden. Befolgen Sie alle geltenden europäischen, nationalen und lokalen Sicherheitsvorschriften für das Aufrüsten und für Traversen.

  • Seite 14: Winkeleinstellung

    Raccoon P7/7 Abbildung 5 03) Befestigen Sie das Gerät an der tragenden Struktur. Achten Sie darauf, dass sich das Gerät nicht frei bewegen kann. 04) Sichern Sie das Gerät mit einer Sekundäraufhängung, zum Beispiel einem Sicherungsseil. Achten Sie darauf, dass die Sekundäraufhängung das 10-fache Gewicht des Geräts tragen kann. Wenn möglich, sollte die Sekundäraufhängung an einer von der Primäraufhängung unabhängigen tragenden Struktur befestigt...

  • Seite 15: Montage Von Zubehör

    Raccoon P7/7 4.6. Montage von Zubehör Es gibt eine Reihe von Zubehör für das Gerät (siehe 3.5. Optionales Zubehör auf Seite 11). Sie müssen eine Zubehörhalterung anbringen, bevor Sie ein Zubehörteil am Gerät montieren können. Es sind 2 Zubehörhalterungen erhältlich: Einzelne Zubehörhalterung (Produktcode: 200560) und duale Zubehörhalterung (Produktcode: 200562).

  • Seite 16: Montage Des Top Hat

    Raccoon P7/7 Abbildung 8 4.6.3. Montage des Top Hat Um den Top Hat zu installieren, befolgen Sie die folgenden Schritte: 01) Bringen Sie eine der Zubehörhalterungen (siehe 4.6.1. Installation der Zubehörhalterung auf Seite 14) an. 02) Heben Sie die federbelastete Halteklammer an der Zubehörhalterung an und klappen Sie sie nach hinten.
  • Seite 17 Raccoon P7/7 01) Bringen Sie die duale Zubehörhalterung (siehe 4.6.1. Installation der Zubehörhalterung auf Seite 14) an. Dieser Schritt ist optional. Führen Sie diesen Schritt nur aus, wenn Sie den Diffusor zusammen mit einer Barndoor oder einem Top Hat verwenden möchten.

  • Seite 18: Anschluss An Die Stromversorgung

    • • Verbinden Sie nicht mehr Geräte mit einer Stromverbindung als die maximal empfohlene Anzahl. Maximal empfohlene Anzahl von Geräten: • • bei 100-120 V: 3 Geräte Raccoon P7/7 • • bei 200-240 V: 6 Geräte Raccoon P7/7 Produktcode: 200550...

  • Seite 19: Einrichtung

    Trennen Sie die Stromzufuhr, bevor Sie Datenkabel anschließen oder abziehen. 5.2. Eigenständige Einrichtung Wenn der Raccoon P7/7 nicht mit einer Steuereinheit oder anderen Geräten verbunden ist, funktioniert er als eigenständiges Gerät. Das Gerät kann manuell über das Bedienfeld oder im Automatik-Modus bedient werden.

  • Seite 20: Dmx-Verknüpfung

    Raccoon P7/7 Wenn Sie Ihre eigenen DMX-Kabel fertigen, achten Sie darauf, dass Sie die Anschlüsse und Drähte richtig verbinden, wie in der Abbildung unten gezeigt. Abbildung 11 5.3.3. DMX-Verknüpfung Um mehrere Geräte über eine DMX-Datenverbindung zu verknüpfen, befolgen Sie die folgenden Schritte: 01) Benutzen Sie ein 5-polig DMX-Kabel, um den DMX OUT-Anschluss der Licht-Steuereinheit mit dem DMX IN- Anschluss des ersten Geräts zu verbinden.

  • Seite 21: Dmx-Adressierung

    Bei einer Einrichtung mit mehreren Geräten müssen Sie sicherstellen, dass Sie die DMX-Startadresse jedes Geräts richtig einstellen. Der Raccoon P7/7 hat 8 Optionen: Dimmer (1 Kanal), Pixel (3 Kanäle), Basic (8 Kanäle), XY (8 Kanäle), RGB (12 Kanäle), CMY (12 Kanäle), HSI (10 Kanäle), Raw (14 Kanäle).

  • Seite 22: Betrieb

    Bevor Sie das Gerät an das Stromnetz anschließen, vergewissern Sie sich, dass Stromstärke, Spannung und Frequenz mit den Angaben auf dem Informationsetikett am Gerät übereinstimmen. 6.2. Kontrollmodi Das Raccoon P7/7 kann mit einem DMX-Controller oder als eigenständiges Gerät betrieben werden. Der Raccoon P7/7 unterstützt die folgenden Kontrollmodi: • •...

  • Seite 23: Bedienfeld

    6.4. Inbetriebnahme Beim Start zeigt das Display einen Startbildschirm mit dem Infinity Logo und dem Namen des Geräts an. Unmittelbar danach zeigt das Display den Startbildschirm an. Auf dem Startbildschirm finden Sie Informationen über den aktuellen Steuerungsmodus des Geräts, das Verhalten des Geräts, wenn kein DMX-Signal anliegt, die PWM-Frequenz und die Temperatur der LEDs.

  • Seite 24: Menü-Übersicht

    Raccoon P7/7 6.5. Menü-Übersicht Standard- Stufe 1 Stufe 2 Stufe 3 Stufe 4 Stufe 5 einstellung Dimmer (1) Pixel (3) Basic (8) DMX-Modus (siehe XY (8) 6.6.1. DMX-Modus Dimmer (1) RGB (12) Seite 26) CMY (12) HSI (10) Raw (14) DMX-Adresse (siehe 6.6.2.
  • Seite 25 Raccoon P7/7 Standard- Stufe 1 Stufe 2 Stufe 3 Stufe 4 Stufe 5 einstellung Einblenden 0-100 % 100 % Ausblenden 0-100 % 100 % Linear Dimmerkurve (siehe S-Kurve 6.6.4. Dimmerkurve Quadrat Quadrat Seite 28) Inverses Quadrat Auto Dimmgeschwindigkeit Schnell (siehe 6.6.5.

  • Seite 26: Hauptmenü-Optionen

    Raccoon P7/7 Standard- Stufe 1 Stufe 2 Stufe 3 Stufe 4 Stufe 5 einstellung Produkt Geräte-Etikett Version Version Raute Einstellungen Senden Abbrechen (siehe 6.6.14. Ohne DMX-Adresse Abbrechen Einstellungen senden Mit DMX-Adresse auf Seite 33) Werkseinstellungen Abbrechen (siehe 6.6.15. Abbrechen Einstellungen Werkseinstellungen zurücksetzen...

  • Seite 27: Dmx-Modus

    Raccoon P7/7 6.6.1. DMX-Modus In diesem Menü können Sie den DMX-Kanalmodus auswählen. 01) Drücken Sie die AUF/AB-Buttons, um den gewünschten DMX-Kanalmodus auszuwählen. Es gibt 8 Optionen: • • Dimmer (1): 1 Kanal • • Pixel (3): 3 Kanäle • •...

  • Seite 28: Manueller Modus

    Raccoon P7/7 6.6.3. Manueller Modus In diesem Menü können Sie das Gerät im Modus Statische Farbe verwenden oder einen der 3 integrierten Effekte aktivieren. 01) Drücken Sie die AUF/AB-Buttons, um eine der 4 Optionen auszuwählen: • • Statisch (siehe 6.6.3.1. Modus Statische Farbe) •...

  • Seite 29: Dimmerkurve

    Raccoon P7/7 6.6.4. Dimmerkurve In diesem Menü können Sie die Dimmkurve auswählen. 01) Drücken Sie die AUF/AB-Buttons, um eine der 4 Optionen auszuwählen: • • Linear • • S-Kurve • • Quadrat • • Inverses Quadrat Abbildung 14 02) Drücken Sie die SET-Taste, um die Auswahl zu bestätigen.

  • Seite 30: Farbraum

    Raccoon P7/7 6.6.6. Farbraum In diesem Menü können Sie den Farbraum festlegen. 01) Drücken Sie die AUF/AB-Buttons, um eine der 5 Optionen auszuwählen: • • Nativ • • sRGB • • Rec. 2020 • • ProPhoto RGB • • Nativ Linear 02) Drücken Sie die SET-Taste, um die Auswahl zu bestätigen.

  • Seite 31: Wolfram

    Raccoon P7/7 6.6.7. Wolfram In diesem Menü können Sie die Wolfram-Simulation bei verschiedenen Leistungen auswählen. 01) Drücken Sie die AUF/AB-Buttons, um eine der 4 Optionen auszuwählen: • • • • 575/750 W • • 1000 W • • 2000 W 02) Drücken Sie die SET-Taste, um die Auswahl zu bestätigen.

  • Seite 32: Kalibrierung

    Raccoon P7/7 6.6.9. Kalibrierung In diesem Menü können Sie die integrierte Kalibrierung aktivieren. Die integrierte Kalibrierung garantiert, dass die Farbwiedergabe, die Farbtemperatur und die Helligkeit der LEDs trotz unterschiedlicher Temperaturen der LEDs oder zwischen verschiedenen Produktionsläufen desselben Geräts gleich bleiben.

  • Seite 33: Passwortsperre

    Raccoon P7/7 02) Drücken Sie die SET-Taste, um die Auswahl zu bestätigen. 6.6.11.3.Passwortsperre In diesem Untermenü können Sie die Displaysperre aktivieren. 01) Drücken Sie die AUF/AB-Buttons, um eine der 2 Optionen auszuwählen: • • Gesperrt: Die Displaysperre ist eingeschaltet. Drücken Sie innerhalb von 10 Sekunden nach Aktivierung der Sperre keine Taste.

  • Seite 34: Stromverbrauch

    Raccoon P7/7 02) Drücken Sie die SET-Taste, um die einzelnen Untermenüs zu öffnen und die Parameter anzuzeigen. 6.6.13.1.Stromverbrauch Um den Echtzeit-Stromverbrauch des Geräts zu sehen, folgen Sie den nachstehenden Schritten: 01) Schalten Sie den Dimmer im Modus Statische Farbe (siehe 6.6.3.1.

  • Seite 35: Dmx-Kanäle

    Raccoon P7/7 6.7. DMX-Kanäle 6.7.1. DMX-Kanäle Übersicht Funktion Dimmer Pixel Basic 12 K 12 K 10 K 14 K Dimmer grob Dimmer fein Stroboskop Farbton grob Farbton fein Sättigung Intensität Farbton Rot grob Rot fein Grün grob Grün fein Blau grob...

  • Seite 36: Dimmer (1 Kanal), Pixel (3 Kanäle), Xy (8 Kanäle), Raw (14 Kanäle)

    Raccoon P7/7 6.7.2. Dimmer (1 Kanal), Pixel (3 Kanäle), XY (8 Kanäle), Raw (14 Kanäle) Dimmer Pixel Funktion Wert Einstellung 14 K Dimmer grob 000-255 Von niedriger bis hoher Intensität (0-100 %) Dimmer fein 000-255 Von niedriger bis hoher Intensität (0-100 %), 16-bit 000–005 Geschlossen (keine Lichtausgabe)
  • Seite 37 Raccoon P7/7 Dimmer Pixel Funktion Wert Einstellung 14 K 168-175 Reserviert 176-183 Reserviert 184-191 Reserviert 192-199 Grafisches Display: Auto Off 200-207 Grafisches Display: On 208-215 CCT-Modus: Hoher CRI 216-223 CCT-Modus: Hohe Leistung 224–230 Farbraum: Nativ 231-237 Farbraum: sRGB 238-243 Farbraum: Rec. 2020 244-250 Farbraum: ProPhoto RGB 251–255 Alle Steuerkanaleinstellungen zurücksetzen...

  • Seite 38: Basic (8 Kanäle), Rgb (12 Kanäle), Cmy (12 Kanäle), Hsi (10 Kanäle)

    Raccoon P7/7 6.7.3. Basic (8 Kanäle), RGB (12 Kanäle), CMY (12 Kanäle), HSI (10 Kanäle) Basic Funktion Wert Einstellung 12 K 12 K 10 K Dimmer grob 000-255 Von niedriger bis hoher Intensität (0-100 %) Dimmer fein 000-255 Von niedriger bis hoher Intensität (0-100 %), 16-bit 000–005 Geschlossen (keine Lichtausgabe)
  • Seite 39 Raccoon P7/7 Basic Funktion Wert Einstellung 12 K 12 K 10 K Rot fein 000-255 Von niedriger bis hoher Intensität (0-100 %), 16-bit Grün grob 000-255 Von niedriger bis hoher Intensität (0-100 %) Grün fein 000-255 Von niedriger bis hoher Intensität (0-100 %), 16-bit Blau grob 000-255 Von niedriger bis hoher Intensität (0-100 %)

  • Seite 40: Lee-Farbvoreinstellungen

    Raccoon P7/7 6.7.4. Lee-Farbvoreinstellungen Wert Voreingestellte Farbe Nummer Farbe Offen 000–007 Medium Bastard Bernstein L004 008-010 Feuer L019 011-013 Leuchtendes Rot L026 014-016 Lavendel L058 017-019 Himmelblau L068 020-022 Einfaches Blau L079 023-025 Limette L088 026-028 Dunkelgelb-Grün L090 029-031 Frühlings-Gelb...
  • Seite 41 Raccoon P7/7 Wert Voreingestellte Farbe Nummer Farbe Fliederfarben L169 137-139 Tiefes Lavendel L170 140-142 Lagunen-Blau L172 143-145 Chrom-Orange L179 146-148 Dunkles Lavendel L180 149-151 Kongo-Blau L181 152-154 Wunderland-Blau L197 155-157 Volles CT-Blau L201 158-160 Halb-CT-Blau L202 161-163 Viertel-CT-Blau L203 164-166...

  • Seite 42: Rdm-Informationen

    6.8. RDM-Informationen Dieses Gerät unterstützt RDM (siehe 6.8.2. Unterstützte RDM PIDs (Parameter-IDs)). 6.8.1. RDM-Details • • Antwortsender: 29B4:0A9XXXXX • • Hersteller-ID: Infinity (Highlite International B.V.) • • Hersteller-Etikett: Infinity • • Modellbeschreibung: Raccoon P7/7 • • Modell-ID: 169 (A9 hexadezimal) •...

  • Seite 43: Fehlersuche

    Raccoon P7/7 Fehlersuche Diese Anleitung zur Fehlerbehebung enthält Lösungen für Probleme, die von einem Laien umgesetzt werden können. Das Gerät enthält keine vom Benutzer zu wartenden Teile. Unerlaubte Änderungen am Gerät führen zum Erlöschen der Garantie. Solche Änderungen können zu Verletzungen und Sachschäden führen.

  • Seite 44: Wartung

    Raccoon P7/7 Wartung 8.1. Sicherheitshinweise für die Wartung GEFAHR Stromschlag durch gefährliche Spannung im Inneren Trennen Sie die Stromzufuhr vor der Wartung oder Reinigung. 8.2. Vorbeugende Wartung Achtung Überprüfen Sie das Gerät vor jedem Gebrauch visuell auf eventuelle Mängel. Stellen Sie sicher, dass: •...

  • Seite 45: Abbau, Transport Und Lagerung

    Raccoon P7/7 Übertragen Sie Reparatur- und Wartungsarbeiten an unterwiesene oder qualifizierte Personen. Wenden Sie sich für weitere Informationen an Ihren Highlite International-Händler. Abbau, Transport und Lagerung 9.1. Anleitung zum Abbau WARNUNG Ein unsachgemäßer Abbau kann zu schweren Verletzungen und Sachschäden führen.
