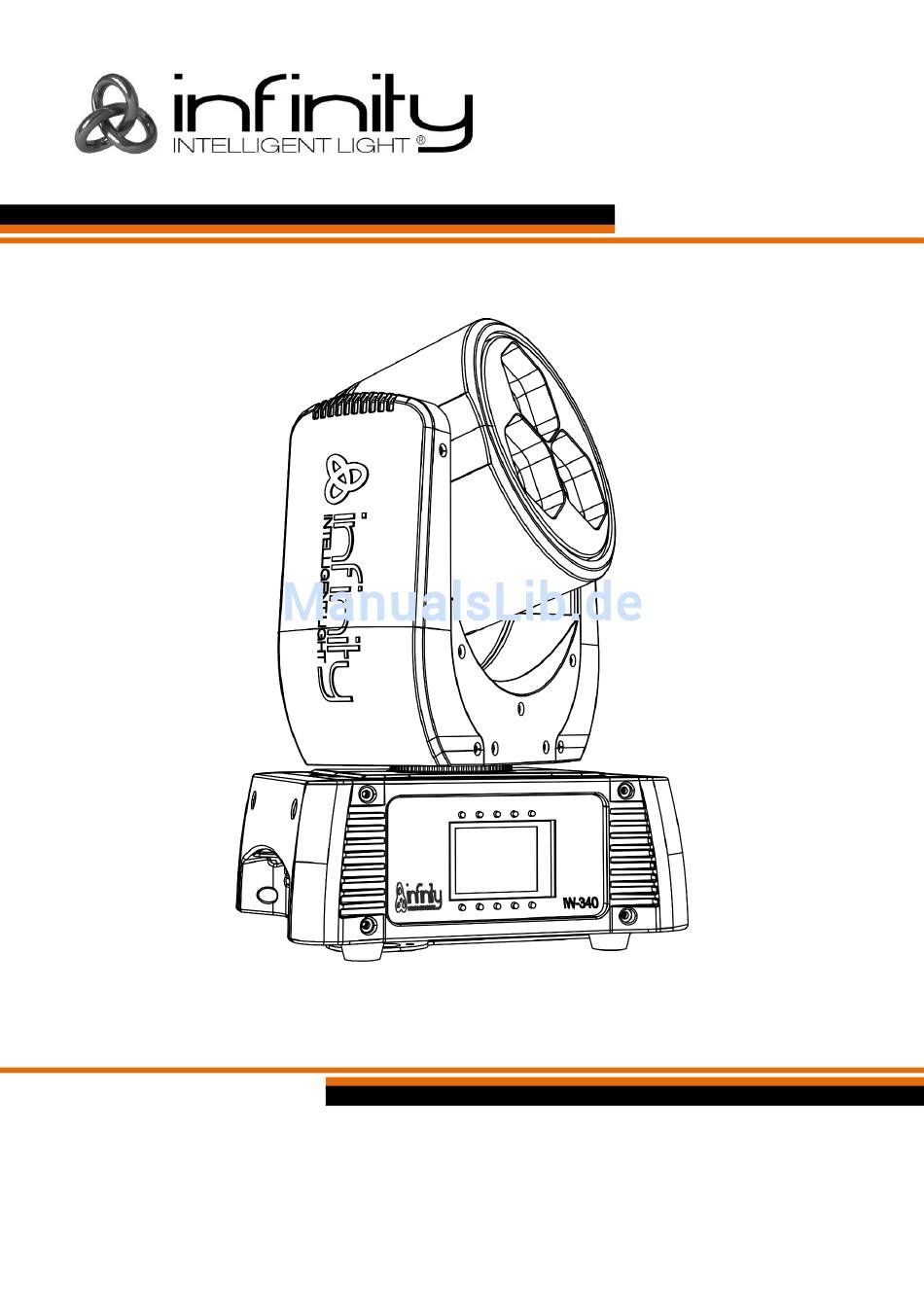

HANDBUCH
DEUTSCH
Infinity iW-340 RDM
V1
Bestellnummer: 41525
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Infinity iW-340 RDM

Inhaltszusammenfassung für Infinity iW-340 RDM

  • Seite 1 HANDBUCH DEUTSCH Infinity iW-340 RDM Bestellnummer: 41525 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...

  • Seite 2: Inhaltsverzeichnis

    Übersicht ..................................8 Rückseite ..................................9 Installation ................................... 9 Setup und Betrieb ................................9 Steuerungsmodi ................................10 Ein Infinity (voreingestellte Programme) ......................10 Mehrere Infinitys (Master/Slave-Steuerung) ......................10 Mehrere Infinitys (DMX-Steuerung) ........................11 Mehrere Infinitys (Artnet-Steuerung) ........................12 Anschluss an ein Netzwerk ............................13 Artnet-Einstellungen ..............................13 Herstellung eines Datenkabels ..........................14...

  • Seite 3: Warnung

    Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang:  Infinity iW-340 RDM mit PowerCON True 1 Netzkabel (1,4 m)  1 Halterung zum Anbringen an einem Traversenrahmen ...
  • Seite 4 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.  Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Infinity-Händler. Bestellnummer: 41525...

  • Seite 5: Bestimmungsgemäßer Gebrauch

    Verwenden Sie eine Schelle, um den Infinity mithilfe der Halterung an einem Traversenrahmen zu befestigen.  Der Infinity darf unter keinen Umständen so montiert werden, dass es frei im Raum schwingen kann.  Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden.
  • Seite 6 Infinity iW-340 RDM Der Infinity kann auf dem Boden einer flachen Bühne positioniert oder mit einer Schelle an einem Traversenrahmen befestigt werden. Anbringen einer Halterung auf der Unterseite des Geräts Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen!

  • Seite 7: Netzanschlüsse

    Infinity iW-340 RDM Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER...

  • Seite 8: Beschreibung Des Geräts

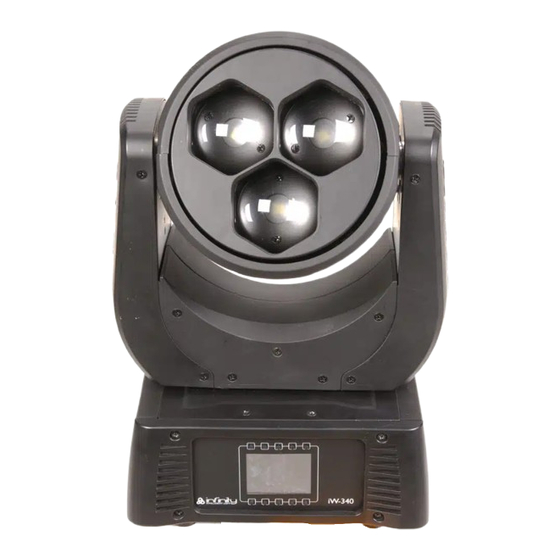

    Infinity iW-340 RDM Beschreibung des Geräts Funktionen Der Infinity iW-340 RDM ist ein Moving Head mit hoher Leistung und hervorragenden Effekten.  Eingangsspannung: 100-240 V AC, 50/60 Hz  Leistungsaufnahme: 145W  Lichtquelle: 3 x 40 W RGBW 4-in-1 8 W Osram Ostar ...

  • Seite 9: Übersicht

    Infinity iW-340 RDM Übersicht Abb. 01 01) 3 x 40 W RGBW 4-in-1 8 W Osram Ostar 02) Steuerungs-Tasten + LCD-Display Strahlungswinkel 4,5° - 36 elektronische Einstellung Strahlungswinkel 4,5° - 36 elektronische Einstellung Abb. 02 Bestellnummer: 41525...

  • Seite 10: Rückseite

    10) DMX-Eingang, 5-polig Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Infinity iW-340 RDM. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind.

  • Seite 11: Steuerungsmodi

    02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. 04) Der Infinity funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist. 05) Siehe Seite 26 für mehr Informationen über die voreingestellten Programme.

  • Seite 12: Mehrere Infinitys (Dmx-Steuerung)

    Infinity iW-340 RDM Mehrere Infinitys (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).

  • Seite 13: Mehrere Infinitys (Artnet-Steuerung)

    Infinity iW-340 RDM Mehrere Infinitys (Artnet-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).

  • Seite 14: Anschluss An Ein Netzwerk

    04) Stellen Sie die IP-Adresse Ihrer Software/Ihres Lichtmischpultes je nach den Artnet-Einstellungen auf 2.x.x.x oder 10.x.x.x ein. 05) Stellen Sie die Subnetzmaske sowohl auf dem Infinity als auch in der Software/ auf dem Lichtmischpult auf 255.0.0.0 ein. Achten Sie darauf, dass alle Geräte im Netzwerk eine eindeutige IP- Adresse haben.

  • Seite 15: Herstellung Eines Datenkabels

    Infinity iW-340 RDM Herstellung eines Datenkabels Sie können das Datenkabel für die Datenübertragung des iW-340 RDM mit einem Standardethernetkabel ersetzen. Bitte folgen Sie diese Anleitung zur Herstellung eines zusätzlichen Netzkabels. Verbinden Sie ein Standard-Netzkabel (CAT-5/ 5E /6) mit einem RJ-45-Anschluss, so wie auf der Abbildung gezeigt (Abb.

  • Seite 16: Verbinden Der Geräte

    (1,5 m), FL093 (3 m), FL096 (6 m), FL0910 (10 m), FL0915 (15 m), FL0920 (20 m). • DAP Audio DMX-Adapter: 3-polig/5-polig. Bestellnummer FLA30. Der Infinity iW-340 RDM kann im Steuermodus mit einem Controller angesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 41525...

  • Seite 17: Bedienfeld

    Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Infinitys verwenden. Daher sollte die DMX-Adresse des ersten Infinity 1(001) sein. Die DMX-Adresse des zweiten Infinity sollte 1+28=29 (029) und die DMX-Adresse des dritten Infinity sollte 29+28=57 (057) sein, etc.

  • Seite 18: Menü-Übersicht

    Infinity iW-340 RDM Menü-Übersicht Bestellnummer: 41525...

  • Seite 19: Hauptmenü-Optionen

    Infinity iW-340 RDM Hauptmenü-Optionen DMX-Adresse Bearbeitungsmodus Einstellungsmenü Voreingestellte Programme Testmenü Informationsmenü Start Bearbeitungsmenü Down Einstellungsmodus OK/Enter Adresseinstellung Links Vorheriger Bildschirm/Infinity-Logo Rechts 1. DMX-Adresse In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie die Taste 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können zwischen 512 verschiedenen DMX- Adressen wählen.

  • Seite 20: Bearbeitungsmodus

    Infinity iW-340 RDM 2. Bearbeitungsmodus In diesem Menü können Sie den gewünschten DMX-Kanalmodus und den Betriebsmodus einstellen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 2 verschiedene Untermenüs auswählen.

  • Seite 21: Einstellungsmenü

    Infinity iW-340 RDM 10) Wenn Sie „RUN MODE“ ausgewählt haben, können Sie nun den gewünschten Betriebsmodus einstellen. 11) Wählen Sie den gewünschten Betriebsmodus mit aus. 12) Drücken Sie , um die Auswahl zu bestätigen. 13) Stellen Sie den Wert des ausgewählten Betriebsmodus dann mit von „NO“...

  • Seite 22: Leistung

    Infinity iW-340 RDM 3.1 Leistung In diesem Menü können Sie die Leistungseinstellungen vornehmen. 01) Wählen Sie im Einstellungsmenü „PERFORMANCE“ aus. 02) Wählen Sie mit die gewünschte Einstellung aus. 03) Drücken Sie , um die Auswahl zu bestätigen. 04) Wenn Sie die Option „PAN/TILT“ auswählen, wird ein Untermenü geöffnet.
  • Seite 23 Infinity iW-340 RDM kehrt das Gerät zum letzten ordnungsgemäß funktionierenden DMX-Signal zurück. Dadurch wird die Show nicht unterbrochen. DISPLAY: Normal, Inverted oder Auto reverse FANS: Auto, Slow oder Fast 13) Wenn Sie die Option „NETWORK“ auswählen, wird ein Untermenü geöffnet.

  • Seite 24: Service

    Infinity iW-340 RDM 3.2 Service In diesem Menü können Sie die Service-Einstellungen vornehmen. 01) Wenn Sie „SERVICE“ auswählen, erscheint ein Bildschirm, auf dem Sie zur Eingabe des Passworts aufgefordert werden. 02) Geben Sie mit die Zahlen in der folgenden Reihenfolge ein: 1234.

  • Seite 25: Voreingestellte Programme

    Infinity iW-340 RDM 19) Ändern Sie den Wert der gewünschten Option mit zu „YES“ oder „NO“. 20) Drücken Sie , um die Auswahl zu bestätigen. 21) Wenn Sie „RESET TOTAL.T“ auswählen, erscheint ein Bildschirm, auf dem Sie zur Eingabe des Passworts aufgefordert werden.

  • Seite 26: Testmenü

    Infinity iW-340 RDM 5. Testmenü Mit diesem Menü können Sie die Funktionen des Geräts automatisch oder manuell testen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 2 verschiedene Testmodi auswählen.

  • Seite 27: Informationsmenü

    Infinity iW-340 RDM 6. Informationsmenü In diesem Menü können Sie verschiedene Einstellungen des Geräts ansehen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. 03) Sie können 10 Parameter ansehen. Bestellnummer: 41525...

  • Seite 28: Dmx-Kanäle

    Infinity iW-340 RDM DMX-Kanäle 21 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden.
  • Seite 29 Infinity iW-340 RDM Kanal 13 – Farbmakros (CH6 muss zwischen 1-255 und CH7 zwischen 5-9 eingestellt sein Keine Funktion 2700K 3200K 4200K 5600K 9-10 8000K Blau 12-48 Von Blau zu Zyan Zyan 50-86 Von Zyan zu Grün Grün 88-124 Von Grün zu Gelb...
  • Seite 30 Infinity iW-340 RDM Kanal 16 – Geschwindigkeit dynamische LED-Ansteuerung (CH15 muss zwischen 15-255 eingestellt sein 0-255 Schrittweise Geschwindigkeitseinstellung, von langsam nach schnell Kanal 17 – Fadezeit dynamische LED-Ansteuerung (CH15 muss zwischen 15 -255 eingestellt sein 0-255 Schrittweise Fadezeiteinstellung, von langsam nach schnell Kanal 18 –...

  • Seite 31: Kanäle

    Infinity iW-340 RDM 180-189 PWM 25000Hz 190-199 Ventilator langsam 200-209 Ventilator schnell 210-219 Ventilator auto 220-229 Autotest 230-239 Pan/Tilt zurücksetzen 240-249 Zoomreset 250-255 Gesamtreset 28 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen.
  • Seite 32 Infinity iW-340 RDM Kanal 11 – Grünintensität (CH6 muss zwischen 1-255 und CH8 zwischen 5-9 eingestellt sein 0-255 Schrittweise Grüneinstellung von 0-100% Kanal 12 – Grünintensität 16Bit (CH6, CH7 und CH11 müssen zwischen 1-255 und CH8 zwischen 5-9 eingestellt sein 0-255 Allmähliche Grün-Feineinstellung von 0-100%...
  • Seite 33 Infinity iW-340 RDM Kanal 19 – Statische LED-Pixelansteuerung (CH6 und CH7, CH9, CH10, CH11, CH12, CH13, CH14, CH15, CH16 oder CH18 müssen zwischen 1-255 eingestellt und CH8 zwischen 5-9 eingestellt sein 0-11 Keine Funktion 12-51 LED-Pixel 1 52-91 LED-Pixel 2...
  • Seite 34 Infinity iW-340 RDM Kanal 25 – Hintergrund Farbmakros (CH23, CH24 müssen zwischen 1-255, CH19 zwischen 12-255 oder CH20 zwischen 15-255 und CH8 zwischen 5-9 eingestellt sein Keine Funktion 2700K 3200K 4200K 5600K 9-10 8000K Blau 12-48 Von Blau zu Zyan...

  • Seite 35: Kanäle

    Infinity iW-340 RDM 27 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden.
  • Seite 36 Infinity iW-340 RDM Kanal 13 - Zoom 0-255 Allmähliche Zoomeinstellung, von klein zu groß (4,5°-36º) Kanal 14 – Zoom 16Bit (CH13 muss zwischen 1-255 eingestellt sein 0-255 Allmähliche Zoom-Feineinstellung, von klein zu groß (4,5°-36º) Kanal 15 - Kanalfunktionen (Gewünschte Funktion startet 5 Sekunden nach Einstellen des DMX-Werts)
  • Seite 37 Infinity iW-340 RDM Kanal 18 – Blaue LED Pixel 1 (CH6, CH7 müssen zwischen 1-255 und CH8 zwischen 5-9 eingestellt sein 0-255 Schrittweise Blaueinstellung von 0 – 100% Kanal 19 – Weiße LED Pixel 1 (CH6, CH7 müssen zwischen 1-255 und CH8...
  • Seite 38 Infinity iW-340 RDM Kanal 24 – Rote LED Pixel 3 (CH6, CH7 müssen zwischen 1-255 und CH8 zwischen 5-9 eingestellt sein 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 25 – Grüne LED Pixel 3 (CH6, CH7 müssen zwischen 1-255 und CH8...

  • Seite 39: Kanäle + 12 Kanäle (Dmx + Artnet)

    Infinity iW-340 RDM 15 Kanäle + 12 Kanäle (DMX + Artnet) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte).
  • Seite 40 Infinity iW-340 RDM Kanal 13 - Zoom 0-255 Allmähliche Zoomeinstellung, von klein zu groß (4,5°-36º) Kanal 14 – Zoom 16Bit (CH13 muss zwischen 1-255 eingestellt sein 0-255 Allmähliche Zoom-Feineinstellung, von klein zu groß (4,5°-36º) Kanal 15 - Kanalfunktionen (Gewünschte Funktion startet 5 Sekunden nach Einstellen des DMX-Werts)
  • Seite 41 Infinity iW-340 RDM Kanal 4 – Weiße LED Pixel 1 0-255 Schrittweise Weißeinstellung von 0 – 100% Kanal 5 – Rote LED Pixel 2 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 6 – Grüne LED Pixel 2 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 7 –...

  • Seite 42: Kanaleinstellungen

    Infinity iW-340 RDM Kanal 12 – Weiße LED Pixel 3 0-255 Schrittweise Weißeinstellung von 0 – 100% Kanaleinstellungen Abb. 09 Bestellnummer: 41525...

  • Seite 43: Wartung

    04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Infinity iW-340 RDM von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich.

  • Seite 44: Fehlersuche

    04) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 44 für nähere Informationen zum Auswechseln der Sicherung. 05) Die Batterie. Ersetzen Sie die Batterie. Geben Sie den Infinity an Ihren Showtec-Händler zurück. 06) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz.
  • Seite 45 Infinity iW-340 RDM Problem Mögliche Ursache(n) Lösung Einer oder mehrere Das Gerät erhält keinen Strom. Überprüfen Sie, ob das Gerät  Scheinwerfer eingeschaltet ist und dass die Kabel funktionieren angeschlossen sind. überhaupt nicht. Hauptsicherung durchgebrannt.  Ersetzen Sie die Sicherung.

  • Seite 46: Technische Daten

    Infinity iW-340 RDM Technische Daten Modell: Infinity iW-340 RDM Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 145W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Geräte an Stromleitung @ 120V: 8 Stk. Geräte an Stromleitung @ 240 V: 16 Stk. Sicherung: T2,5AL/250V...
  • Seite 47 Infinity iW-340 RDM E-Mail: service@highlite.nl Bestellnummer: 41525...

  • Seite 48: Abmessungen

    Infinity iW-340 RDM Abmessungen Bestellnummer: 41525...

  • Seite 49: Notizen

    Infinity iW-340 RDM Notizen Bestellnummer: 41525...
  • Seite 50 ©2017 Infinity...
