Betriebsanleitung

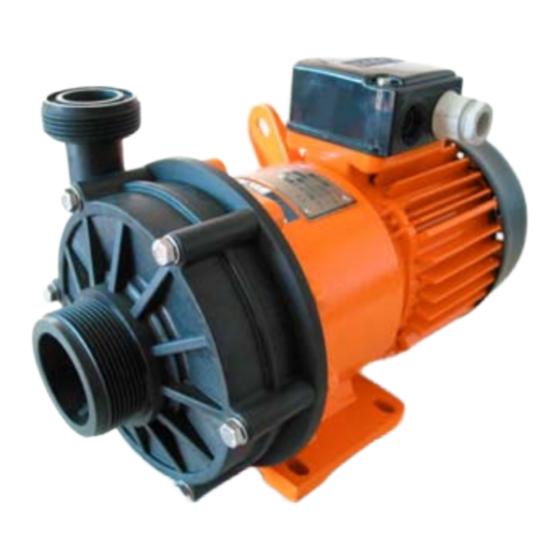

Magnetisch gekuppelte Kreiselpumpe
®
ProMinent
von Taine
Typ:
Betriebsanleitung bitte zuerst vollständig durchlesen! Nicht wegwerfen!
Teile-Nr. 987048
ProMinent Dosiertechnik GmbH • 69123 Heidelberg • Germany
®
von Taine
1010 PP und PVDF
®
1010 PVDF
1010 PP/FKM
1010 PP/EPDM
Serien-Nr.
Hier bitte Typ + Nr. des Gerätes eintragen !
Bei Schäden durch Bedienfehler erlischt die Garantie!
®
von Taine
1010 PP
1010 PVDF/FKM
1010 PVDF/EPDM
BA vT 010 03/06 G
