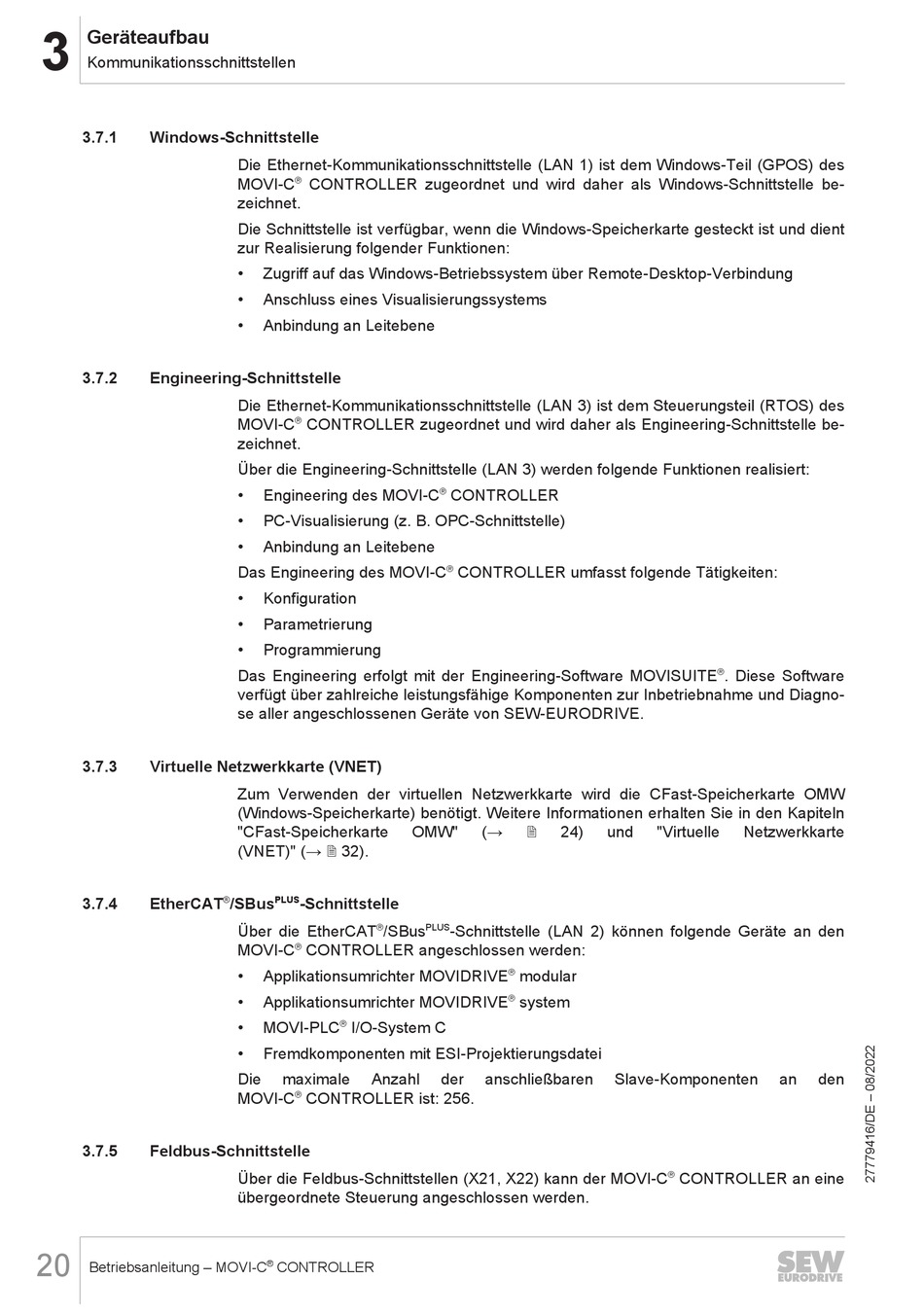

Die Ethernet-Kommunikationsschnittstelle (LAN 1) ist dem Windows-Teil (GPOS) des
®
MOVI‑C
CONTROLLER zugeordnet und wird daher als Windows-Schnittstelle be-
zeichnet.
Die Schnittstelle ist verfügbar, wenn die Windows-Speicherkarte gesteckt ist und dient
zur Realisierung folgender Funktionen:
•
Zugriff auf das Windows-Betriebssystem über Remote-Desktop-Verbindung
•
Anschluss eines Visualisierungssystems
•
Anbindung an Leitebene
Die Ethernet-Kommunikationsschnittstelle (LAN 3) ist dem Steuerungsteil (RTOS) des
®
MOVI‑C
CONTROLLER zugeordnet und wird daher als Engineering-Schnittstelle be-
zeichnet.
Über die Engineering-Schnittstelle (LAN 3) werden folgende Funktionen realisiert:
•
Engineering des MOVI‑C
•
PC‑Visualisierung (z. B. OPC‑Schnittstelle)
•
Anbindung an Leitebene
Das Engineering des MOVI‑C
•
Konfiguration
•
Parametrierung
•
Programmierung
Das Engineering erfolgt mit der Engineering-Software MOVISUITE
verfügt über zahlreiche leistungsfähige Komponenten zur Inbetriebnahme und Diagno-
se aller angeschlossenen Geräte von SEW‑EURODRIVE.
Zum Verwenden der virtuellen Netzwerkkarte wird die CFast-Speicherkarte OMW
(Windows-Speicherkarte) benötigt. Weitere Informationen erhalten Sie in den Kapiteln
"CFast-Speicherkarte
(VNET)" (→ 2 32).
®
PLUS
/SBus
‑Schnittstelle
®
Über die EtherCAT
/SBus
®
MOVI‑C
CONTROLLER angeschlossen werden:
•
Applikationsumrichter MOVIDRIVE
•
Applikationsumrichter MOVIDRIVE
®
•
MOVI‑PLC
I/O‑System C
•
Fremdkomponenten mit ESI-Projektierungsdatei
Die
maximale
Anzahl
®
MOVI‑C
CONTROLLER ist: 256.
Über die Feldbus-Schnittstellen (X21, X22) kann der MOVI‑C
übergeordnete Steuerung angeschlossen werden.
®
CONTROLLER
®
CONTROLLER
®
