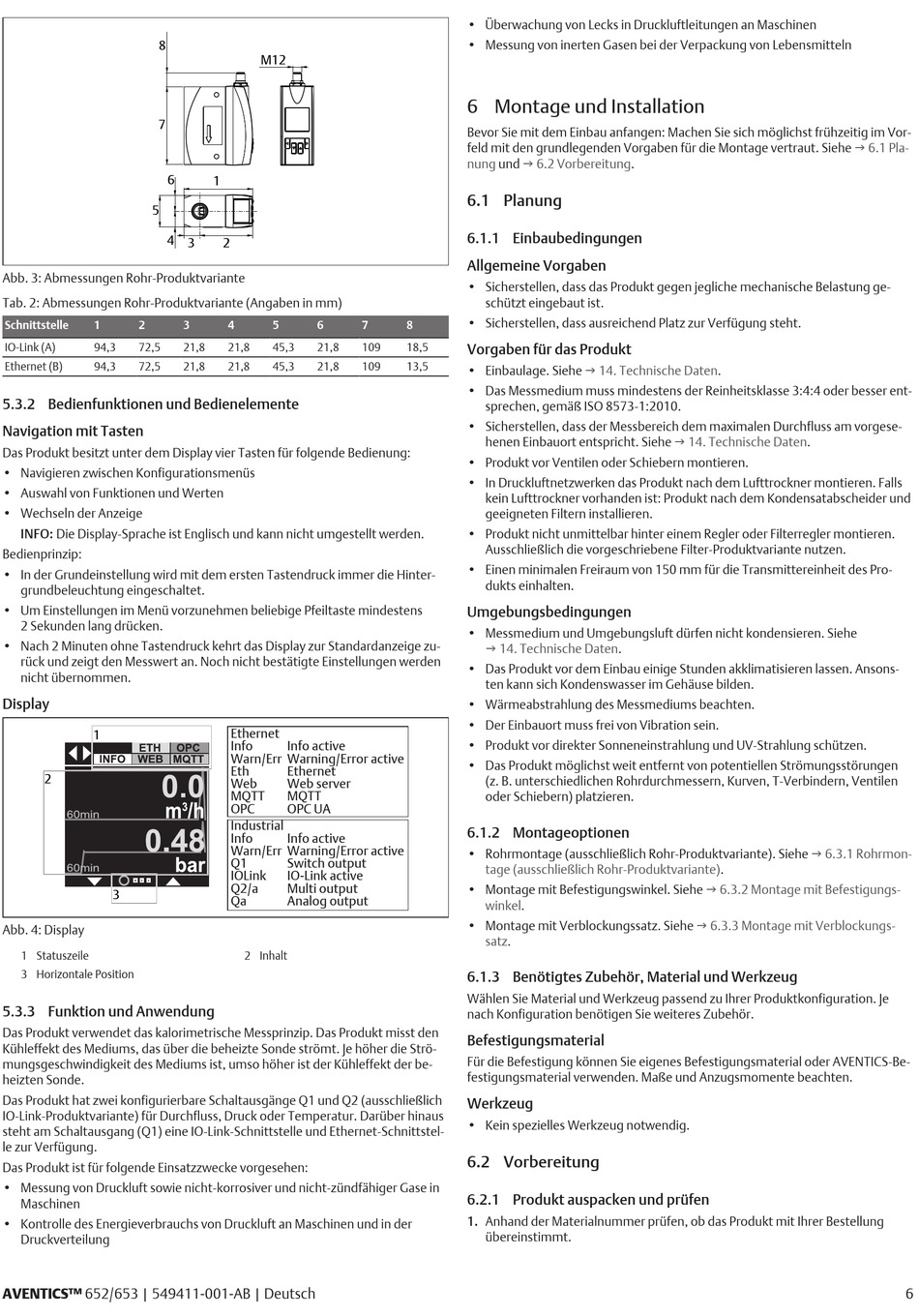

5.3.2 Bedienfunktionen und Bedienelemente

Navigation mit Tasten
Das Produkt besitzt unter dem Display vier Tasten für folgende Bedienung:
• Navigieren zwischen Konfigurationsmenüs
• Auswahl von Funktionen und Werten
• Wechseln der Anzeige
INFO: Die Display-Sprache ist Englisch und kann nicht umgestellt werden.
Bedienprinzip:
• In der Grundeinstellung wird mit dem ersten Tastendruck immer die Hinter-
grundbeleuchtung eingeschaltet.
• Um Einstellungen im Menü vorzunehmen beliebige Pfeiltaste mindestens
2 Sekunden lang drücken.
• Nach 2 Minuten ohne Tastendruck kehrt das Display zur Standardanzeige zu-
rück und zeigt den Messwert an. Noch nicht bestätigte Einstellungen werden
nicht übernommen.
Display
1
1
2
2
3
3
Abb. 4: Display
1 Statuszeile
3 Horizontale Position

5.3.3 Funktion und Anwendung

Das Produkt verwendet das kalorimetrische Messprinzip. Das Produkt misst den
Kühleffekt des Mediums, das über die beheizte Sonde strömt. Je höher die Strö-
mungsgeschwindigkeit des Mediums ist, umso höher ist der Kühleffekt der be-
heizten Sonde.
Das Produkt hat zwei konfigurierbare Schaltausgänge Q1 und Q2 (ausschließlich
IO-Link-Produktvariante) für Durchfluss, Druck oder Temperatur. Darüber hinaus
steht am Schaltausgang (Q1) eine IO-Link-Schnittstelle und Ethernet-Schnittstel-
le zur Verfügung.
Das Produkt ist für folgende Einsatzzwecke vorgesehen:
• Messung von Druckluft sowie nicht-korrosiver und nicht-zündfähiger Gase in
Maschinen
• Kontrolle des Energieverbrauchs von Druckluft an Maschinen und in der
Druckverteilung
AVENTICS™ 652/653 | 549411-001-AB | Deutsch
M12
1
3 2
3 4 5 6
21,8 21,8 45,3 21,8
21,8 21,8 45,3 21,8
Ethernet
Info Info active
Warn/Err Warning/Error active
Eth Ethernet
Web Web server
MQTT MQTT
OPC OPC UA
Industrial
Info Info active
Warn/Err Warning/Error active
Q1 Switch output
IOLink IO-Link active
Q2/a Multi output
Qa Analog output
2 Inhalt
• Überwachung von Lecks in Druckluftleitungen an Maschinen
• Messung von inerten Gasen bei der Verpackung von Lebensmitteln

6 Montage und Installation

Bevor Sie mit dem Einbau anfangen: Machen Sie sich möglichst frühzeitig im Vor-
feld mit den grundlegenden Vorgaben für die Montage vertraut. Siehe
nung und g 6.2 Vorbereitung.

6.1 Planung

6.1.1 Einbaubedingungen

Allgemeine Vorgaben
• Sicherstellen, dass das Produkt gegen jegliche mechanische Belastung ge-
schützt eingebaut ist.
• Sicherstellen, dass ausreichend Platz zur Verfügung steht.
7 8
109 18,5 Vorgaben für das Produkt
109 13,5
• Einbaulage. Siehe
• Das Messmedium muss mindestens der Reinheitsklasse 3:4:4 oder besser ent-
sprechen, gemäß ISO 8573-1:2010.
• Sicherstellen, dass der Messbereich dem maximalen Durchfluss am vorgese-
henen Einbauort entspricht. Siehe
• Produkt vor Ventilen oder Schiebern montieren.
• In Druckluftnetzwerken das Produkt nach dem Lufttrockner montieren. Falls
kein Lufttrockner vorhanden ist: Produkt nach dem Kondensatabscheider und
geeigneten Filtern installieren.
• Produkt nicht unmittelbar hinter einem Regler oder Filterregler montieren.
Ausschließlich die vorgeschriebene Filter-Produktvariante nutzen.
• Einen minimalen Freiraum von 150 mm für die Transmittereinheit des Pro-
dukts einhalten.
Umgebungsbedingungen
• Messmedium und Umgebungsluft dürfen nicht kondensieren. Siehe
g 14. Technische
• Das Produkt vor dem Einbau einige Stunden akklimatisieren lassen. Ansons-
ten kann sich Kondenswasser im Gehäuse bilden.
• Wärmeabstrahlung des Messmediums beachten.
• Der Einbauort muss frei von Vibration sein.
• Produkt vor direkter Sonneneinstrahlung und UV-Strahlung schützen.
• Das Produkt möglichst weit entfernt von potentiellen Strömungsstörungen
(z. B. unterschiedlichen Rohrdurchmessern, Kurven, T-Verbindern, Ventilen
oder Schiebern) platzieren.

6.1.2 Montageoptionen

• Rohrmontage (ausschließlich Rohr-Produktvariante). Siehe
tage (ausschließlich
• Montage mit Befestigungswinkel. Siehe
winkel.
• Montage mit Verblockungssatz. Siehe
satz.
6.1.3 Benötigtes Zubehör, Material und Werkzeug
Wählen Sie Material und Werkzeug passend zu Ihrer Produktkonfiguration. Je
nach Konfiguration benötigen Sie weiteres Zubehör.
Befestigungsmaterial
Für die Befestigung können Sie eigenes Befestigungsmaterial oder AVENTICS-Be-
festigungsmaterial verwenden. Maße und Anzugsmomente beachten.
Werkzeug
• Kein spezielles Werkzeug notwendig.

6.2 Vorbereitung

6.2.1 Produkt auspacken und prüfen
1. Anhand der Materialnummer prüfen, ob das Produkt mit Ihrer Bestellung
übereinstimmt.
g 14. Technische Daten.
g 14. Technische
Daten.
Rohr-Produktvariante).
g 6.3.2 Montage mit Befestigungs-
g 6.3.3 Montage mit Verblockungs-
g 6.1 Pla-
Daten.
g 6.3.1 Rohrmon-
