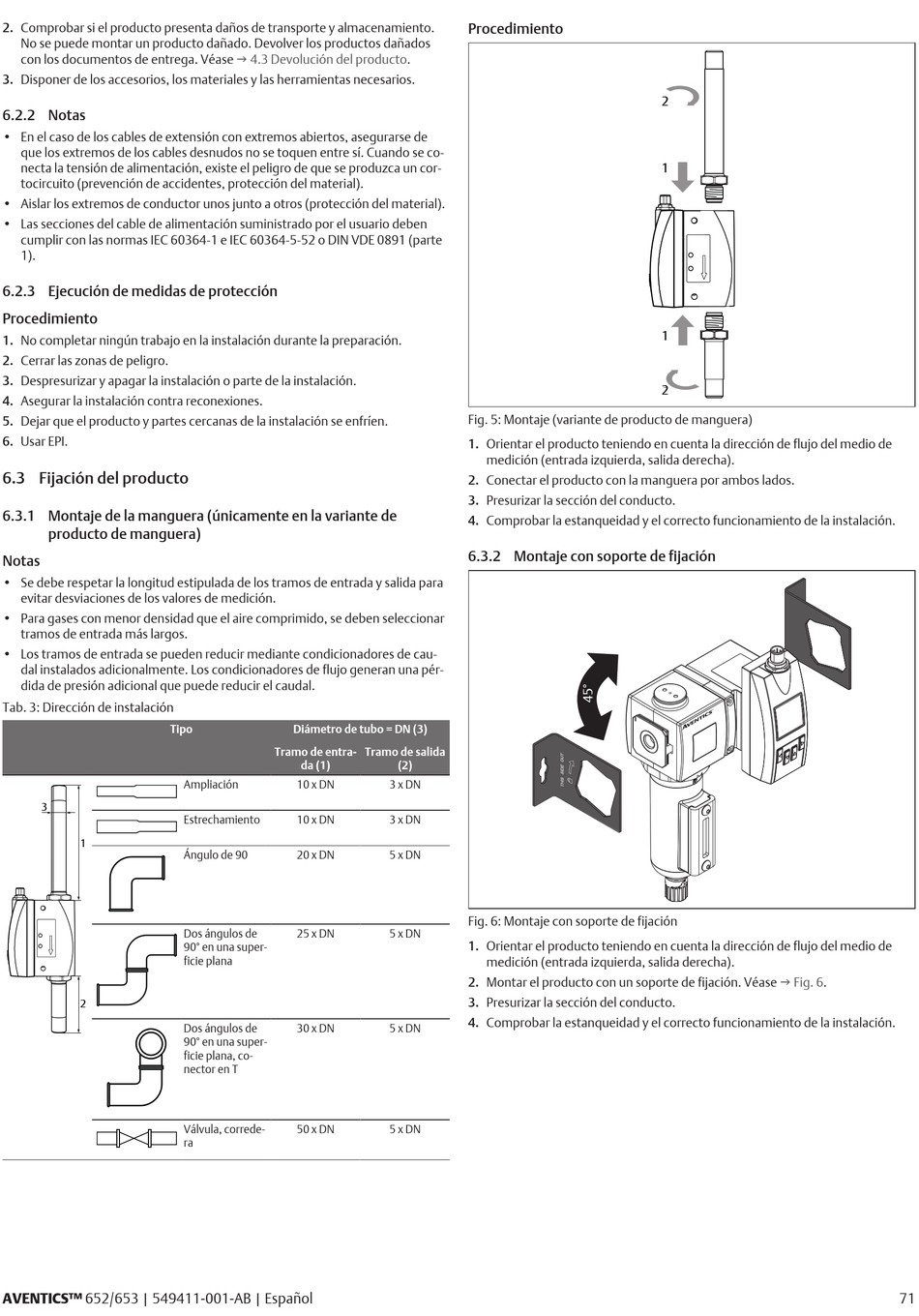

2. Comprobar si el producto presenta daños de transporte y almacenamiento.
No se puede montar un producto dañado. Devolver los productos dañados
con los documentos de entrega. Véase
3. Disponer de los accesorios, los materiales y las herramientas necesarios.
6.2.2 Notas
• En el caso de los cables de extensión con extremos abiertos, asegurarse de
que los extremos de los cables desnudos no se toquen entre sí. Cuando se co-
necta la tensión de alimentación, existe el peligro de que se produzca un cor-
tocircuito (prevención de accidentes, protección del material).
• Aislar los extremos de conductor unos junto a otros (protección del material).
• Las secciones del cable de alimentación suministrado por el usuario deben
cumplir con las normas IEC 60364-1 e IEC 60364-5-52 o DIN VDE 0891 (parte
1).
6.2.3 Ejecución de medidas de protección
Procedimiento
1. No completar ningún trabajo en la instalación durante la preparación.
2. Cerrar las zonas de peligro.
3. Despresurizar y apagar la instalación o parte de la instalación.
4. Asegurar la instalación contra reconexiones.
5. Dejar que el producto y partes cercanas de la instalación se enfríen.
6. Usar EPI.
6.3 Fijación del producto
6.3.1 Montaje de la manguera (únicamente en la variante de
producto de manguera)
Notas
• Se debe respetar la longitud estipulada de los tramos de entrada y salida para
evitar desviaciones de los valores de medición.
• Para gases con menor densidad que el aire comprimido, se deben seleccionar
tramos de entrada más largos.
• Los tramos de entrada se pueden reducir mediante condicionadores de cau-
dal instalados adicionalmente. Los condicionadores de flujo generan una pér-
dida de presión adicional que puede reducir el caudal.
Tab. 3: Dirección de instalación
Tipo
3
1
2
AVENTICS™ 652/653 | 549411-001-AB | Español
g 4.3 Devolución del producto.
Diámetro de tubo = DN (3)
Tramo de entra-
da (1)
Ampliación 10 x DN
Estrechamiento 10 x DN
Ángulo de 90 20 x DN
Dos ángulos de 25 x DN
90° en una super-
ficie plana
Dos ángulos de 30 x DN
90° en una super-
ficie plana, co-
nector en T
Válvula, correde- 50 x DN
ra
Procedimiento
Fig. 5: Montaje (variante de producto de manguera)
1. Orientar el producto teniendo en cuenta la dirección de flujo del medio de
medición (entrada izquierda, salida derecha).
2. Conectar el producto con la manguera por ambos lados.
3. Presurizar la sección del conducto.
4. Comprobar la estanqueidad y el correcto funcionamiento de la instalación.
6.3.2 Montaje con soporte de fijación
Tramo de salida
(2)
3 x DN
3 x DN
5 x DN
Fig. 6: Montaje con soporte de fijación
5 x DN
1. Orientar el producto teniendo en cuenta la dirección de flujo del medio de
medición (entrada izquierda, salida derecha).
2. Montar el producto con un soporte de fijación. Véase g Fig. 6.
3. Presurizar la sección del conducto.
4. Comprobar la estanqueidad y el correcto funcionamiento de la instalación.
5 x DN
5 x DN
2.
2
1.
1
1.
1
2 2.
