• S'assurer que les dernières versions validées du logiciel et du progiciel sont
installées sur tous les produits connectés au réseau.

3 Fourniture

• 1 Instructions de montage
• 1x variante de produit avec filtre ou 1x variante de produit avec tuyau (voir
commande)

4 Transport et stockage

4.1 Transport du produit

Dangers pendant le transport
• Lors du déchargement et du transport du produit emballé jusqu'à sa destina-
tion, procéder avec prudence et respecter les informations figurant sur l'em-
ballage.
• S'assurer que le produit ne puisse pas tomber avant que le produit ne soit libé-
ré de ses fixations.
• Prendre les précautions nécessaires pour éviter tout dommage lors du soulè-
vement du produit.
• Porter un EPI.

4.2 Stockage du produit

Endommagement dû à un stockage incorrect
Des conditions de stockage défavorables peuvent entraîner la corrosion et le
vieillissement des matériaux.
• Ne stocker le produit que dans des endroits secs, frais et protégés contre la
corrosion.
• Protéger le produit des rayons directs du soleil et des rayons UV.
• Conserver le produit dans son emballage jusqu'au moment de l'installation.
• Le cas échéant, respecter les autres instructions de stockage figurant sur l'em-
ballage du produit.

4.3 Retour du produit

• Avant de renvoyer le produit : écrivez à notre adresse de contact. Voir la face
arrière.
• Respecter les conditions de stockage jusqu'au renvoi.

5 Description du produit

5.1 Brève description
Le produit sert à surveiller le débit d'air comprimé, d'argon, d'hélium, de dioxyde
de carbone et d'azote gazeux conformément aux indications techniques dans le
domaine industriel.

5.2 Marquage et identification

Identification du produit

Le produit commandé est identifié de manière univoque au moyen de la réfé-
rence. Vous trouverez la référence à l'emplacement suivant :
• Sur la plaque signalétique.
Marquage CE
Ce produit est conforme à la directive 2014/30/UE (CEM) et à ses annexes
relatives à la compatibilité électromagnétique. Le produit est doté du sigle
CE. La déclaration de conformité est disponible sur demande.
Veuillez indiquer la référence et le numéro de série des produits en ques-
tion.
AVENTICS™ 652/653 | 549411-001-AB | Français

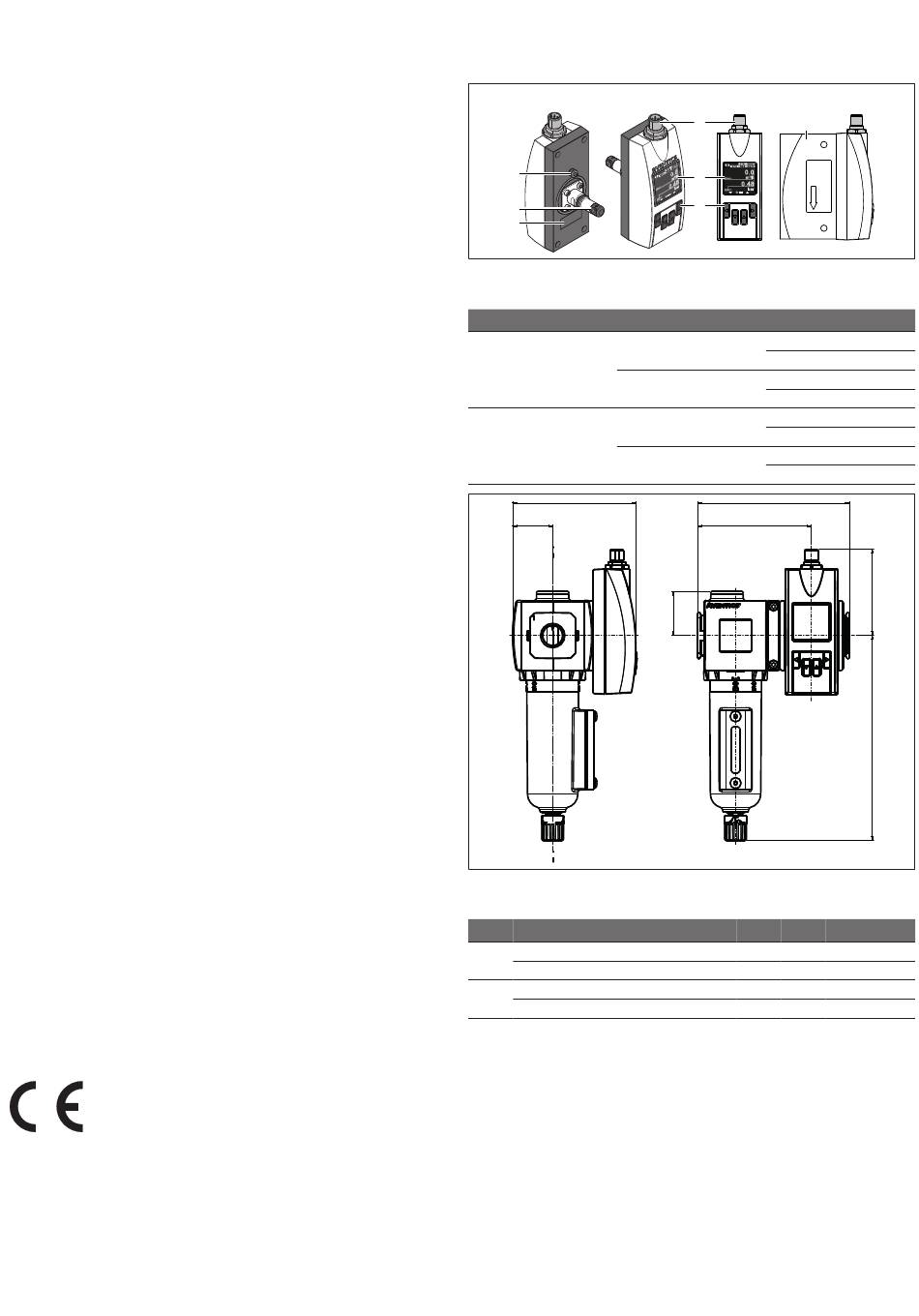

5.3 Aperçu du produit

5.3.1 Versions

Type de construction filtre 652
6
5
4
Fig. 1: Aperçu des composants
Le produit est disponible dans les variantes de produit suivantes :
Série Variante de produit
652 Variante de produit avec filtre IO-Link (A)
Variante de produit avec
tuyau
653 Variante de produit avec filtre IO-Link (A)
Variante de produit avec
tuyau
6
5
Fig. 2: Dimensions de la variante de produit avec filtre
Tab. 1: Dimensions de la variante de produit avec filtre (en mm)
Série Interface 1
652 IO-Link (A) 99
Ethernet (B) 99
653 IO-Link (A) 135
Ethernet (B) 135
Type de construction tuyau 652/653
1 7
2
3
Interface
Ethernet (B)
IO-Link (A)
Ethernet (B)
Ethernet (B)
IO-Link (A)
Ethernet (B)
2
1
7
2 3 4 5
132 71,4 178 35
132 75 178 35
180 71,4 219 46,5
180 75 219 46,5
3
4
6 7
107 38,3
107 38,3
119 43,8
119 43,8
