Produktdatenblatt
PS-00444, Rev. B
September 2005
®

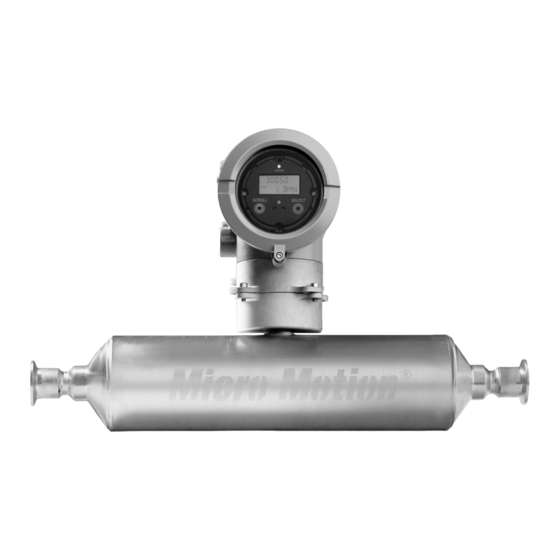

Micro Motion
T-Serie
Geradrohr-Sensor für Massedurchfluss und Dichte
™
Mit MVD
Technologie
• Geradrohr Sensorkonstruktion, gemäss
ASME Bioprocessing Equipment Standard
• Oberflächengüte 0,8 µm Ra, optional 0,4 µm Ra
• Selbstentleerend sowie CIP und SIP fähig
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Emerson Micro Motion T
Inhaltszusammenfassung für Emerson Micro Motion T

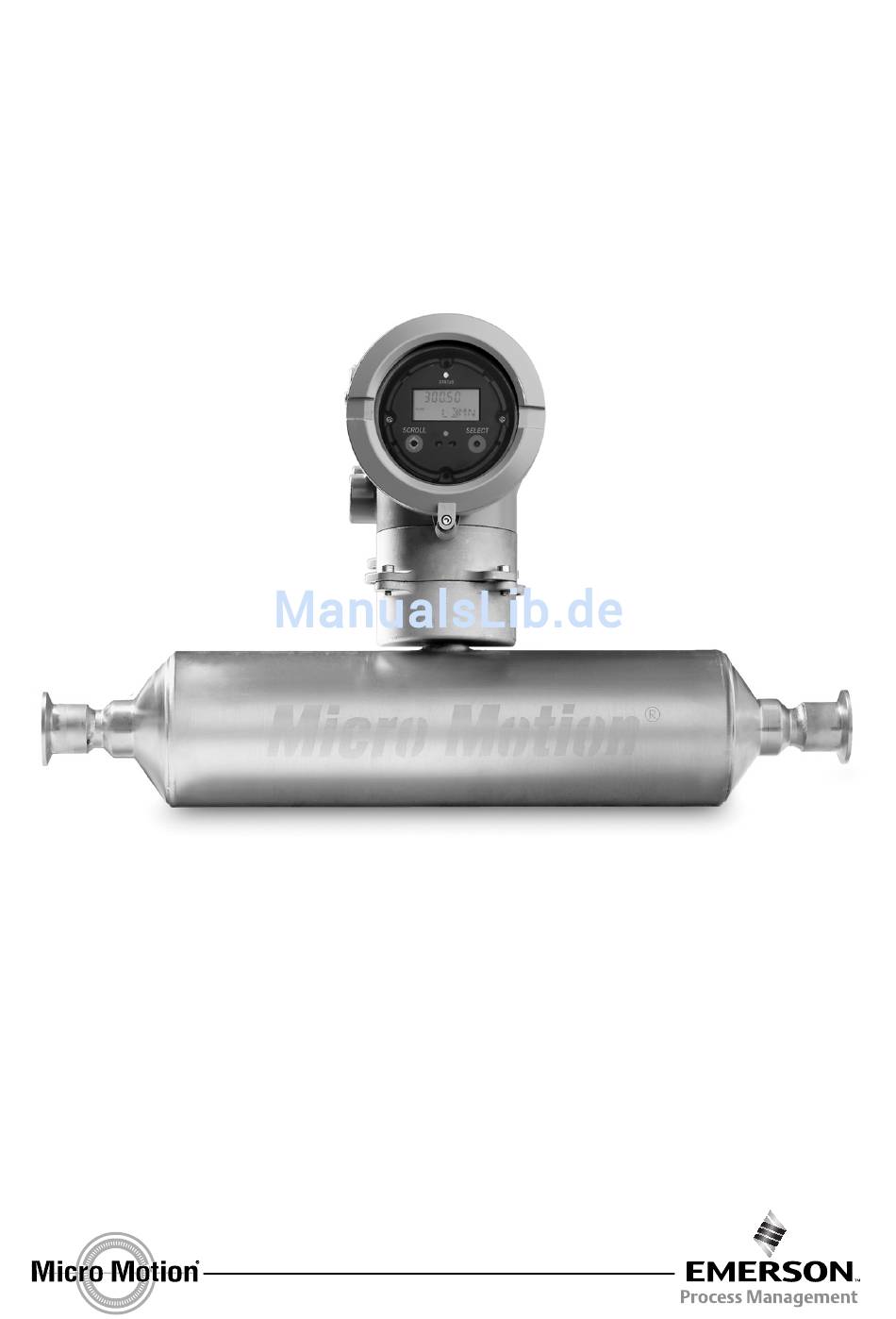

- Seite 1 Produktdatenblatt PS-00444, Rev. B September 2005 ® Micro Motion T-Serie Geradrohr-Sensor für Massedurchfluss und Dichte ™ Mit MVD Technologie • Geradrohr Sensorkonstruktion, gemäss ASME Bioprocessing Equipment Standard • Oberflächengüte 0,8 µm Ra, optional 0,4 µm Ra • Selbstentleerend sowie CIP und SIP fähig...
-
Seite 2: Inhaltsverzeichnis
Sie uns auf unserer Website www.micromotion.com. Anwendungen im Hygienebereich Die Konstruktion der Micro Motion T-Serie basiert auf dem ASME Bioprocessing Equipment Standard. Mit den optionalen Hygieneanschlüssen entspricht die T-Serie den Anforderungen nach 3A für Milch und Milchprodukte sowie EHED und ist CIP fähig. -
Seite 3: Technische Daten Für Flüssigkeiten
Technische Daten für Flüssigkeiten Masse Volumen kg/h Nennmessbereich T025 0 bis 680 0 bis 680 T050 0 bis 3800 0 bis 3800 T075 0 bis 14000 0 bis 14000 T100 0 bis 30000 0 bis 30000 T150 0 bis 87000 0 bis 87000 Maximaler Durchfluss T025... - Seite 4 Technische Daten für Flüssigkeiten Fortzetsung Leistungsdaten Dichte – alle Modelle Messgenauigkeit ±2,0 kg/m Reproduzierbarkeit ±0,5 kg/m Bereich 0–5000 kg/m Messunsicherheit, Messspanne, Druckverlust Zur Bestimmung von Genauigkeit, Messspanne und Druckverlust für Ihre Prozessvariablen können Sie das Micro Motion Auslegungsprogramm verwenden, verfügbar unter www.micromotion.com oder Sie kontaktieren das für Sie zuständige Micro Motion Vertriebsbüro.
-
Seite 5: Leistungsdaten Temperatur
±0,2 °C (1) Für Sensoren mit integriertem Core Prozessor oder Auswerteelektronik basiert die angegebene Prozesstemperaturgrenze auf der max. Umgebungstemperatur von +50 °C. Bei höheren Umgebungstemperaturen setzen Sie sich bezüglich der Prozesstemperaturgrenzen mit Emerson Process Management in Verbindung. Druckstufen Messrohr Alle Modelle... -
Seite 6: Umgebungseinflüsse
Entspricht IEC 68.2.6, gewobbelt zwischen 5 bis 2000 Hz, 50 Wobbelzyklen bei 1,0 g Hygiene-Standards Für Hygieneanwendungen sind die Sensoren der Micro Motion T-Serie mit Hygieneanschlüssen ausgerüstet und haben eine Oberflächenrauhigkeit von 0,8 µm Ra, optional 0,4 µm Ra. ASME Micro Motion T-Serie Sensoren erfüllen den ASME Bioprocessing Equipment Standard. -
Seite 7: Ex-Klassifizierungen
Ex-Klassifizierungen UL ist eine U.S.A. Zulassungsbehörde, CSA ist eine Kanadische Zulassungsbehörde, deren Zulassungen in U.S.A. (C-US) und Kanada anerkannt werden. ATEX ist eine Europäische Vorschrift. UL und CSA Alle Modelle Class I, Div. 1, Gruppe C und D Class I, Div. 2, Gruppe A, B, C und D Class II, Div. -
Seite 8: Werkstoffe
Ex-Klassifizierungen Fortzetsung ATEX Sensor mit Anschlussdose Modelle T075 und T100 0575 II 2G EEx ib IIC T1–T6 II 2D IP65 T 182C – T 80C Modell T150 0575 II 2G EEx ib IIB T1–T6 II 2D IP65 T 182C – T 80C Temperatur Prozessmedium (°C) Die max. -
Seite 9: Gewicht
Gewicht Ungefähres Gewicht in kg für einen Sensor mit Flansche ANSI 150 LBS RF T025 T050 T075 T100 T150 Sensor mit Core Prozessor Sensor mit abgesetztem Core Prozessor Sensor mit integrierter Auswerteelektronik Modell 1700/2700 Sensor mit Anschlussdose – – Sensor mit abgesetzter Anschlussdose –... -
Seite 10: Abmessungen
Abmessungen Sensor mit Core Prozessor Abmessungen in mm Abgesetzte Montage Ø111 Abm. P 1/2" – 14 NPT F oder Ø32 M20 × 1,5 Innengewinde Abm. Q Abm. M Abm. N Abm. ØB Abm. ØD Abm. ØC Abm. A ±3 mm Abmessungen in mm ØC (Gehäuse-... - Seite 11 Abmessungen Fortzetsung Sensor mit integrierter Auswerteelektronik Modell 1700 oder 2700 Abmessungen in mm 2 × 1/2" – 14 NPT F oder M20 × 1,5 Innengewinde Ø119 Abm. F Abm. E Abm. ØB Abm. ØD Abm. ØC Abm. A ±3 mm Abmessungen in mm ØC (Gehäuse-...
- Seite 12 Abmessungen Fortzetsung Sensor mit Anschlussdose Abmessungen in mm Abgesetzte Montage Abm. H 3/4" – 14 NPT F Ø32 Abm. J Abm. F Abm. E Abm. G Abm. ØB Abm. ØD Abm. ØC Abm. A ±3 mm Abmessungen in mm ØC (Gehäuse- ØD (Rohrinnen- Modell durchmesser)
-
Seite 13: Prozessanschlüsse
15 mm DIN 11851 Hygieneanschluss Rd 34 × 1/8 15 mm DIN 11864-1A Aseptik Anschluss Rd 34 × 1/8 (1) Die aufgeführten Prozessanschlüsse sind Standard. Weitere Prozessanschlüsse sind lieferbar. Kontaktieren Sie Emerson Process Management. T-Serie Geradrohr-Sensor für Massedurchfluss und Dichte... - Seite 14 Rd 40 × 1/6 25 mm DIN 11864-1A Aseptik Anschluss Rd 52 × 1/6 25 mm IDF (ISO-2853) Aseptik Anschluss DN25 (1) Die aufgeführten Prozessanschlüsse sind Standard. Weitere Prozessanschlüsse sind lieferbar. Kontaktieren Sie Emerson Process Management. T-Serie Geradrohr-Sensor für Massedurchfluss und Dichte...
- Seite 15 25 mm DIN 11851 Hygieneanschluss Rd 52 × 1/6 25 mm DIN 11864-1A Aseptik Anschluss Rd 52 × 1/6 (1) Die aufgeführten Prozessanschlüsse sind Standard. Weitere Prozessanschlüsse sind lieferbar. Kontaktieren Sie Emerson Process Management. T-Serie Geradrohr-Sensor für Massedurchfluss und Dichte...
- Seite 16 50 mm DIN 11864-1A Aseptik Anschluss Rd 78 × 1/6 DN51 SMS-1145 Aseptik Anschluss Rd 70 × 1/6 DN51 IDF (ISO-2853) Aseptik Anschluss DN51 (1) Die aufgeführten Prozessanschlüsse sind Standard. Weitere Prozessanschlüsse sind lieferbar. Kontaktieren Sie Emerson Process Management. T-Serie Geradrohr-Sensor für Massedurchfluss und Dichte...
-
Seite 17: Bestellangaben
Bestellangaben Modell Sensormodelle Standardsensor T-Serie Sensor, 86 mm, gerades Messrohr aus Titan, 0,8 µm Ra Oberflächengüte T025T T-Serie Sensor, 13 mm, gerades Messrohr aus Titan, 0,8 µm Ra Oberflächengüte T050T T-Serie Sensor, 20 mm, gerades Messrohr aus Titan, 0,8 µm Ra Oberflächengüte T075T T-Serie Sensor, 25 mm, gerades Messrohr aus Titan, 0,8 µm Ra Oberflächengüte T100T... - Seite 18 Bestellangaben Fortzetsung Code Kabelverschraubungen Elektronik Interface Code Q, A, V, B, W, D, Y und E 1/2″ NPT – ohne Verschraubung M20 – ohne Verschraubung Messingverschraubung vernickelt (Kabeldurchmesser 8,5 mm bis 10,0 mm) Edelstahlverschraubung (Kabeldurchmesser 8,5 mm bis 10 mm) Elektronik Interface Code R und H (9-adrige Anschlussdose) 3/4″...
- Seite 19 T-Serie Geradrohr-Sensor für Massedurchfluss und Dichte...
- Seite 20 Spezifikationen vor, ohne vorherige Mitteilung. ELITE, ProLink und das Micro Motion Logo sind eingetragene Marken von Micro Motion, Inc., Boulder, Colorado. MVD und MVD Direct Connect sind Marken von Micro Motion, Inc., Boulder, Colorado. Das Emerson Logo ist eine Marke von Emerson Electric Co.
