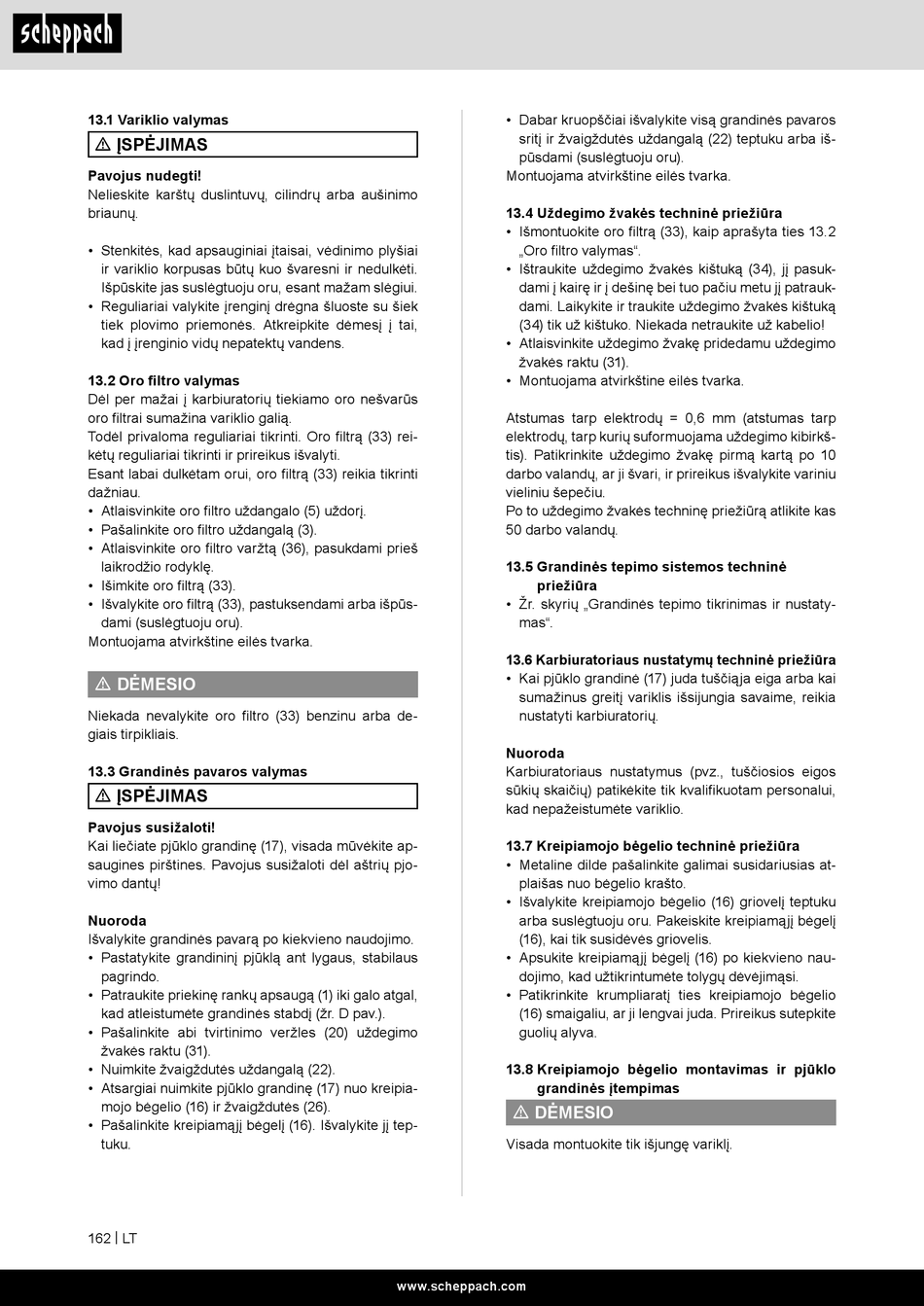

Scheppach 5910114903 Originalbetriebsanleitung Seite 162

13.1 Variklio valymas
m ĮSPĖJIMAS
Pavojus nudegti!
Nelieskite karštų duslintuvų, cilindrų arba aušinimo
briaunų.
• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai
ir variklio korpusas būtų kuo švaresni ir nedulkėti.
Išpūskite jas suslėgtuoju oru, esant mažam slėgiui.
• Reguliariai valykite įrenginį drėgna šluoste su šiek
tiek plovimo priemonės. Atkreipkite dėmesį į tai,
kad į įrenginio vidų nepatektų vandens.
13.2 Oro filtro valymas
Dėl per mažai į karbiuratorių tiekiamo oro nešvarūs
oro filtrai sumažina variklio galią.
Todėl privaloma reguliariai tikrinti. Oro filtrą (33) rei-
kėtų reguliariai tikrinti ir prireikus išvalyti.
Esant labai dulkėtam orui, oro filtrą (33) reikia tikrinti
dažniau.
• Atlaisvinkite oro filtro uždangalo (5) uždorį.
• Pašalinkite oro filtro uždangalą (3).
• Atlaisvinkite oro filtro varžtą (36), pasukdami prieš
laikrodžio rodyklę.
• Išimkite oro filtrą (33).
• Išvalykite oro filtrą (33), pastuksendami arba išpūs-
dami (suslėgtuoju oru).
Montuojama atvirkštine eilės tvarka.
m DĖMESIO
Niekada nevalykite oro filtro (33) benzinu arba de-
giais tirpikliais.
13.3 Grandinės pavaros valymas
m ĮSPĖJIMAS
Pavojus susižaloti!
Kai liečiate pjūklo grandinę (17), visada mūvėkite ap-
saugines pirštines. Pavojus susižaloti dėl aštrių pjo-
vimo dantų!
Nuoroda
Išvalykite grandinės pavarą po kiekvieno naudojimo.
• Pastatykite grandininį pjūklą ant lygaus, stabilaus
pagrindo.
• Patraukite priekinę rankų apsaugą (1) iki galo atgal,
kad atleistumėte grandinės stabdį (žr. D pav.).
• Pašalinkite abi tvirtinimo veržles (20) uždegimo
žvakės raktu (31).
• Nuimkite žvaigždutės uždangalą (22).
• Atsargiai nuimkite pjūklo grandinę (17) nuo kreipia-
mojo bėgelio (16) ir žvaigždutės (26).
• Pašalinkite kreipiamąjį bėgelį (16). Išvalykite jį tep-
tuku.
162 | LT
• Dabar kruopščiai išvalykite visą grandinės pavaros
sritį ir žvaigždutės uždangalą (22) teptuku arba iš-
pūsdami (suslėgtuoju oru).
Montuojama atvirkštine eilės tvarka.
13.4 Uždegimo žvakės techninė priežiūra
• Išmontuokite oro filtrą (33), kaip aprašyta ties 13.2
„Oro filtro valymas".
• Ištraukite uždegimo žvakės kištuką (34), jį pasuk-
dami į kairę ir į dešinę bei tuo pačiu metu jį patrauk-
dami. Laikykite ir traukite uždegimo žvakės kištuką
(34) tik už kištuko. Niekada netraukite už kabelio!
• Atlaisvinkite uždegimo žvakę pridedamu uždegimo
žvakės raktu (31).
• Montuojama atvirkštine eilės tvarka.
Atstumas tarp elektrodų = 0,6 mm (atstumas tarp
elektrodų, tarp kurių suformuojama uždegimo kibirkš-
tis). Patikrinkite uždegimo žvakę pirmą kartą po 10
darbo valandų, ar ji švari, ir prireikus išvalykite variniu
vieliniu šepečiu.
Po to uždegimo žvakės techninę priežiūrą atlikite kas
50 darbo valandų.
13.5 Grandinės tepimo sistemos techninė
priežiūra
• Žr. skyrių „Grandinės tepimo tikrinimas ir nustaty-
mas".
13.6 Karbiuratoriaus nustatymų techninė priežiūra
• Kai pjūklo grandinė (17) juda tuščiąja eiga arba kai
sumažinus greitį variklis išsijungia savaime, reikia
nustatyti karbiuratorių.
Nuoroda
Karbiuratoriaus nustatymus (pvz., tuščiosios eigos
sūkių skaičių) patikėkite tik kvalifikuotam personalui,
kad nepažeistumėte variklio.
13.7 Kreipiamojo bėgelio techninė priežiūra
• Metaline dilde pašalinkite galimai susidariusias at-
plaišas nuo bėgelio krašto.
• Išvalykite kreipiamojo bėgelio (16) griovelį teptuku
arba suslėgtuoju oru. Pakeiskite kreipiamąjį bėgelį
(16), kai tik susidėvės griovelis.
• Apsukite kreipiamąjį bėgelį (16) po kiekvieno nau-
dojimo, kad užtikrintumėte tolygų dėvėjimąsi.
• Patikrinkite krumpliaratį ties kreipiamojo bėgelio
(16) smaigaliu, ar ji lengvai juda. Prireikus sutepkite
guolių alyva.
13.8 Kreipiamojo bėgelio montavimas ir pjūklo
grandinės įtempimas
m DĖMESIO
Visada montuokite tik išjungę variklį.
