WEITERE INFORMATIONEN (Zubehör)
9 WEITERE INFORMATIONEN (Zubehör)
9.1 HINZUFÜGEN ODER ENTFERNEN VON
VORRICHTUNGEN
Einer Automatisierung können jederzeit Vorrichtungen hinzugefügt bzw.
aus dieser entfernt werden. Insbesondere können an „BlueBUS" und am
Eingang „STOP" verschiedenartige Vorrichtungen angeschlossen werden,
wie in den folgenden Abschnitten angegeben.
m
Nachdem Vorrichtungen hinzugefügt oder entfernt wor-
den sind, muss das Einlernen der Vorrichtungen wie in
Abschnitt „Einlernen sonstiger Vorrichtungen" beschrie-
ben wiederholt werden.

9.1.1 BLUEBUS

BlueBUS ist eine Technologie, mit der kompatible Vorrichtungen mit nur
zwei Leitern, die sowohl der Stromversorgung als auch der Signalübertra-
gung dienen, angeschlossen werden können. Alle Geräte werden an den
2 BlueBUS Leitern parallel geschaltet; eine Polung ist nicht zu beachten.
Jedes Gerät wird einzeln erkannt, da ihm während der Installation eine
eindeutige Adresse zugeteilt wird.
An BlueBUS kann man zum Beispiel Fotozellen, Sicherheitsvorrichtungen,
Steuertasten, Leuchtmelder usw. anschließen. Die Steuerung erkennt
nacheinander alle angeschlossenen Vorrichtungen durch eine geeignete
Einlernphase und ist imstande, alle möglichen Störungen mit höchster Si-
cherheit zu erkennen.
Deshalb muss an der Steuerung jedes Mal, wenn eine an BlueBUS an-
geschlossene Vorrichtung hinzugefügt oder entfernt wird, die Einlernpha-
se wie in Abschnitt „Einlernen sonstiger Vorrichtungen" beschrieben
ausgeführt werden.

9.1.2 EINGANG STOP

STOP ist der Eingang, der das unverzügliche Anhalten der Bewegung
verursacht, gefolgt von einer kurzen Reversierung. An diesem Eingang
können Vorrichtungen mit Ausgang mit gewöhnlich geöffnetem „NO" Kon-
takt, mit gewöhnlich geschlossenem „NC"-Kontakt oder Vorrichtungen mit
Ausgang mit konstantem 8,2 kΩ Widerstand, wie zum Beispiel Schaltleis-
ten, angeschlossen werden.
Wie für BlueBUS erkennt die Steuerung das am Eingang STOP ange-
schlossene Gerät während der Einlernphase (siehe Abschnitt „Einlernen
sonstiger Vorrichtungen"); danach wird ein STOP verursacht, wenn
eine beliebige Variation des erlernten Status erfolgt.
Mit entsprechenden Maßnahmen kann am Eingang STOP mehr als eine
Vorrichtung auch anderen Typs angeschlossen werden:
– Mehrere NO-Vorrichtungen können miteinander in unbegrenzter Menge
parallelgeschaltet werden.
– Mehrere NC-Vorrichtungen können miteinander in unbegrenzter Menge
seriengeschaltet werden.
– Zwei Vorrichtungen mit konstantem 8,2 kΩ Widerstand können paral-
lelgeschaltet werden, im Falle von mehr als 2 Vorrichtungen müssen
alle mit nur einem 8,2 kΩ Endwiderstand „kaskadengeschaltet" werden.
– Die Kombination NO und NC ist möglich, wenn die 2 Kontakte parallel-
geschaltet werden, wobei ein 8,2 kΩ Widerstand mit dem NC-Kontakt
seriengeschaltet werden muss (daher ist auch die Kombination von 3
Vorrichtungen: NA, NC und 8,2 kΩ möglich).
a
Falls der Eingang STOP für den Anschluss von Geräten
mit Sicherheitsfunktionen benutzt wird, können nur die
Geräte mit Ausgang mit konstantem 8,2 kΩ Widerstand
die Sicherheitsklasse III gegen Defekte gemäß Norm EN
13849-1 garantieren.

9.1.3 FOTOZELLEN

Damit die Steuerung die mit „BlueBus" angeschlossenen Vorrichtungen
erkennen kann, müssen diese adressiert werden.
Dieser Vorgang muss durch korrekte Positionierung des in jeder Vorrich-
tung vorhandenen Jumpers ausgeführt werden (siehe auch die Betriebs-

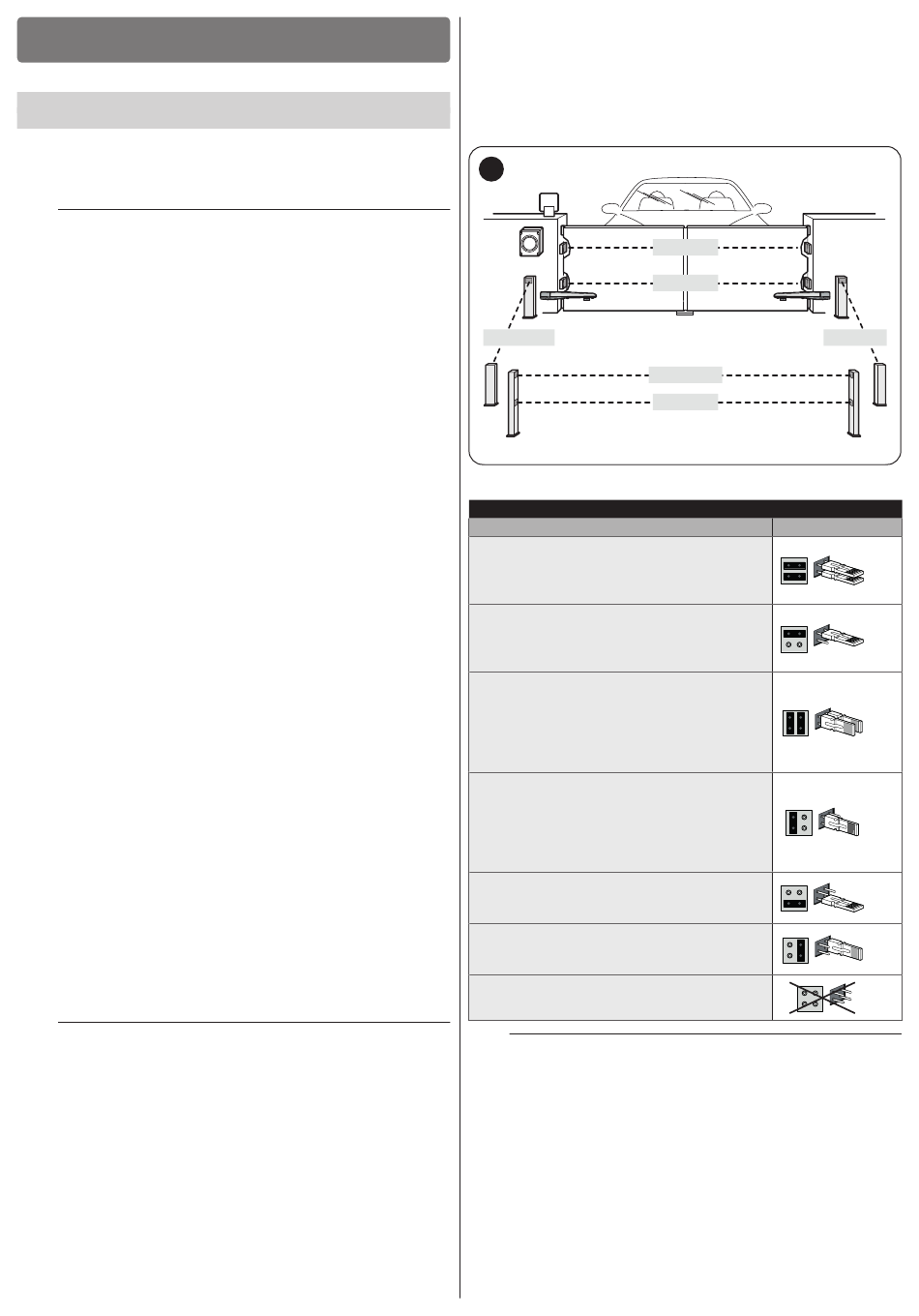

anleitung jeder einzelnen Vorrichtung). Es folgt ein Adressierungsschema
der verschiedenen Fotozellentypen.
46
FOTO 2 II
ADRESSEN DER FOTOZELLEN
Fotozelle
FOTO
Fotozelle außen h = 50 mit Auslösung in
Schließung (Anhalten und Umkehr der
Bewegung)
FOTO II
Fotozelle außen h = 100 mit Auslösung
in Schließung (Anhalten und Umkehr der
Bewegung)
FOTO 1
Interne Fotozelle h = 50 mit Ansprechen
sowohl beim Schließen (Anhalten und
Bewegungsumkehr) als auch beim Öffnen
(Anhalten und Neustart bei Freigabe der
Fotozelle)
FOTO 1 II
Interne Fotozelle h = 100 mit Ansprechen
sowohl beim Schließen (Anhalten und
Bewegungsumkehr) als auch beim Öffnen
(Anhalten und Neustart bei Freigabe der
Fotozelle)
FOTO 2
Interne Fotozelle mit Ansprechen beim Öffnen
(Anhalten und Bewegungsumkehr)
FOTO 2 II
Interne Fotozelle mit Ansprechen beim Öffnen
(Anhalten und Bewegungsumkehr)
FOTO 3
KONFIGURATION NICHT ZULÄSSIG
m
Nach der Installation oder nach Entfernung von Fotozel-
len oder anderer Geräte muss die Einlernphase ausge-
führt werden (siehe Abschnitt "Einlernen der Vorrichtun-
gen").
FOTO II
FOTO
FOTO 1 II
FOTO 1
Position der Jumper
FOTO 2
Tabelle 10
