3

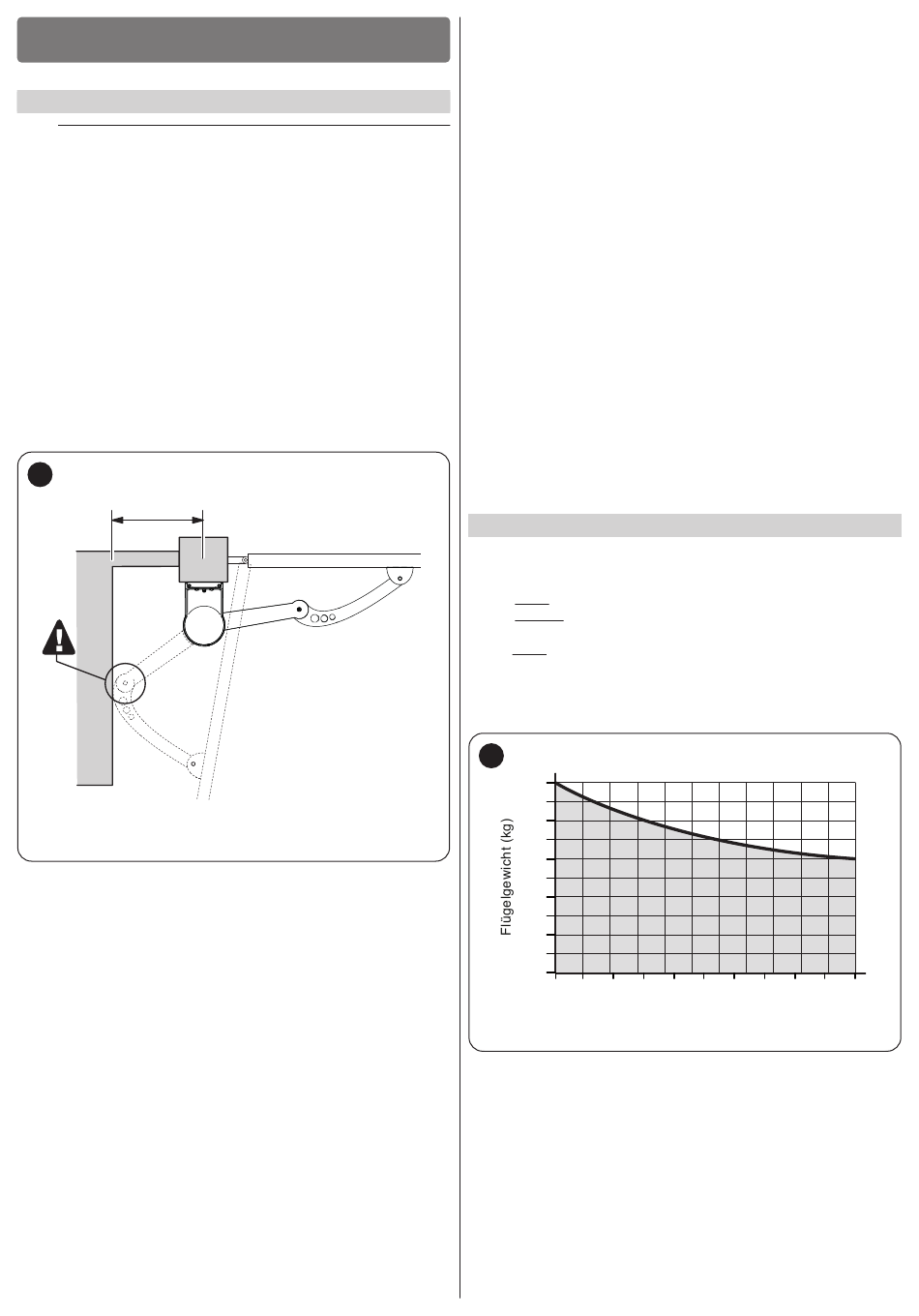

INSTALLATION
3
INSTALLATION
3.1
ÜBERPRÜFUNGEN VOR DER INSTALLATION
a
die Installation muss von qualifiziertem Fachpersonal un-
ter genauester Beachtung der Gesetze, Vorschriften und
Verordnungen und der Angaben in den vorliegenden An-
weisungen ausgeführt werden.
Vor der Installation des Produkts auszuführende Kontrollen:
– Überprüfen Sie die Unversehrtheit der Lieferung
– Das zu verwendende Material muss in optimalem Zustand und für den
vorgesehenen Verwendungszweck geeignet sein
– überprüfen Sie, dass die Struktur des Tors zur Automatisierung geeignet
ist
– überprüfen Sie, dass sich Gewicht und Abmessungen des Torflügels
innerhalb der Einsatzgrenzen in Abschnitt „Einsatzbeschränkungen
des Produkts" befinden
– prüfen, ob die gewünschte Installationsumgebung für die Gesamtab-
messungen des Produkts geeignet ist (siehe „Abbildung 5")
– in der gewählten Installationsumgebung des Getriebemotors sicherstel-
len, dass genügend Platz für die vollständige Drehung des Arms vorhan-
den ist (siehe „Abbildung 2")
2
MIN 400 mm
– überprüfen Sie, dass entlang des gesamten Torlaufs sowohl in Schlie-
ßung als auch in Öffnung keine größeren Reibungen vorliegen
– die Robustheit der mechanischen Überlaufanschläge kontrollieren und
prüfen, dass keine Verformungen erfolgen, auch wenn der Torflügel hef-
tig auf diese aufprallen sollte
– überprüfen Sie, dass der Torflügel im Gleichgewicht ist: Er darf sich nicht
bewegen, wenn er in beliebiger Stellung zum Stehen kommt
– der Befestigungsbereich darf nicht durch Überschwemmungen gefähr-
det sein; nehmen Sie gegebenenfalls die Montage in angemessenem
Abstand zum Boden vor
– prüfen Sie, dass die Entriegelung und eine leichte und sichere Bewe-
gung von Hand des Torflügels im Befestigungsbereich des Getriebemo-
tors möglich sind
– überprüfen Sie, ob sich die Befestigungsstellen der verschiedenen Vor-
richtungen in stoßgeschützten Bereichen befinden und ob die Oberflä-
chen ausreichend solide sind
– Bestandteile des Automatismus sollten nicht in Wasser oder andere
Flüssigkeiten getaucht werden
– das Produkt nicht in der Nähe von Wärmequellen, Flammen oder in ex-
plosionsgefährdeter, salz oder säurehaltiger Umgebung positionieren.
Dies kann Schäden und Betriebsstörungen am Produkt sowie Gefahren
zur Folge haben
– sollte der Torflügel über eine Eingangstür verfügen oder sich eine Tür
im Bewegungsbereich des Torflügels befindet, ist sicherzustellen, dass
diese den normalen Lauf des Tors nicht behindert. Gegebenenfalls für
ein geeignetes Verblockungssystem sorgen
– die Steuerung an einer elektrischen Versorgungsleitung mit Sicherheits-
erdung anschließen
– das Tor muss in Übereinstimmung mit den geltenden Richtlinien an die
Sicherheitserdung angeschlossen werden
– An der Stromversorgungsleitung ist eine Vorrichtung notwendig, die die
vollständige Trennung des Antriebs vom Netz gewährleistet. Der Kon-
taktöffnungsabstand der Abschaltvorrichtung muss die vollständige Ab-
schaltung unter den in der Hochspannungs-Kategorie III festgelegten
Bedingungen und in Übereinstimmung mit den Installationsbestimmun-
gen gewährleisten. Bei Bedarf garantiert diese Vorrichtung ein schnelles
und sicheres Abschalten der Spannungsversorgung. Sie muss daher in
Sichtweite des Antriebs angebracht sein. Falls sie an nicht sichtbarer
Stelle angebracht ist, muss sie – um Gefahren zu vermeiden – über ein
System verfügen, das eine unbeabsichtigte, nicht autorisierte Einschal-
tung der Spannungsversorgung blockiert. Die Vorrichtung zur Netzab-
schaltung wird nicht mit dem Produkt geliefert.
3.2
EINSATZBESCHRÄNKUNGEN DES PRODUKTS
Vor der Installation des Getriebemotors folgende Punkte prüfen:
– Prüfen, ob die Werte des zu motorisierenden Flügels innerhalb der vor-
gesehenen Grenzen liegen (siehe „Abbildung 3")
– max. Breite des Flügels: 2 m (bei Gewicht bis 150 kg)
– max. Gewicht des Flügels: 250 kg (bei Breite bis 1 m)
– die Grenzwerte aus Kapitel „TECHNISCHE DATEN" überprüfen
– min. Breite der gewählten Installationsumgebung für den Getriebemo-
tor: 170 mm
– der Befestigungsbügel des Arms muss sich in einem robusten Bereich
des Flügels befinden (z.B. Rahmen), um eine stabile und sichere Befes-
tigung zu gewährleisten.
3
250
200
150
100
50
1,1
1,2
1,3 1,4 1,5 1,6 1,7 1,8 1,9
Torflügellänge (m)
2
DEUTSCH – 5
